Hello la team !
Une question hyper technique : de quoi est constitué le composant RDAC ?
Est-ce des réseaux R-2R ?
Merci.

Oui.

Super !
Merci de ta réponse.
Et une question subsidiaire : pourquoi le bit0 de la composante bleu n'est pas utilisé ?

Bonne question

J'ai pas souvenir qu'il y ait d'explication dans la doc, et un coup d'œil rapide aux netlists ne donne rien non plus...

SCPCD sait peut-être ?

En mode RGB16 (ce n'est pas vrai dans les autres modes), sur la sortie vidéo, le bleu contient les informations suivantes :
- bit0 : blank
- bit1 : vactive
- bit2-7 : couleur

Sans doute pour leur permettre de debug les timing vidéo.

Du coup, pour éviter les pb durant le blanking (vu qu'en principe la couleur doit être noir sur cette période), ils ont pas câblé le bit0 (vu que de toute façon, la différence de couleur ne sera pas visible pour les autres modes).

C'est plus clair maintenant.
Merci SCPCD.

de rien

Ca sent le mode sortie HDMI/DP digital

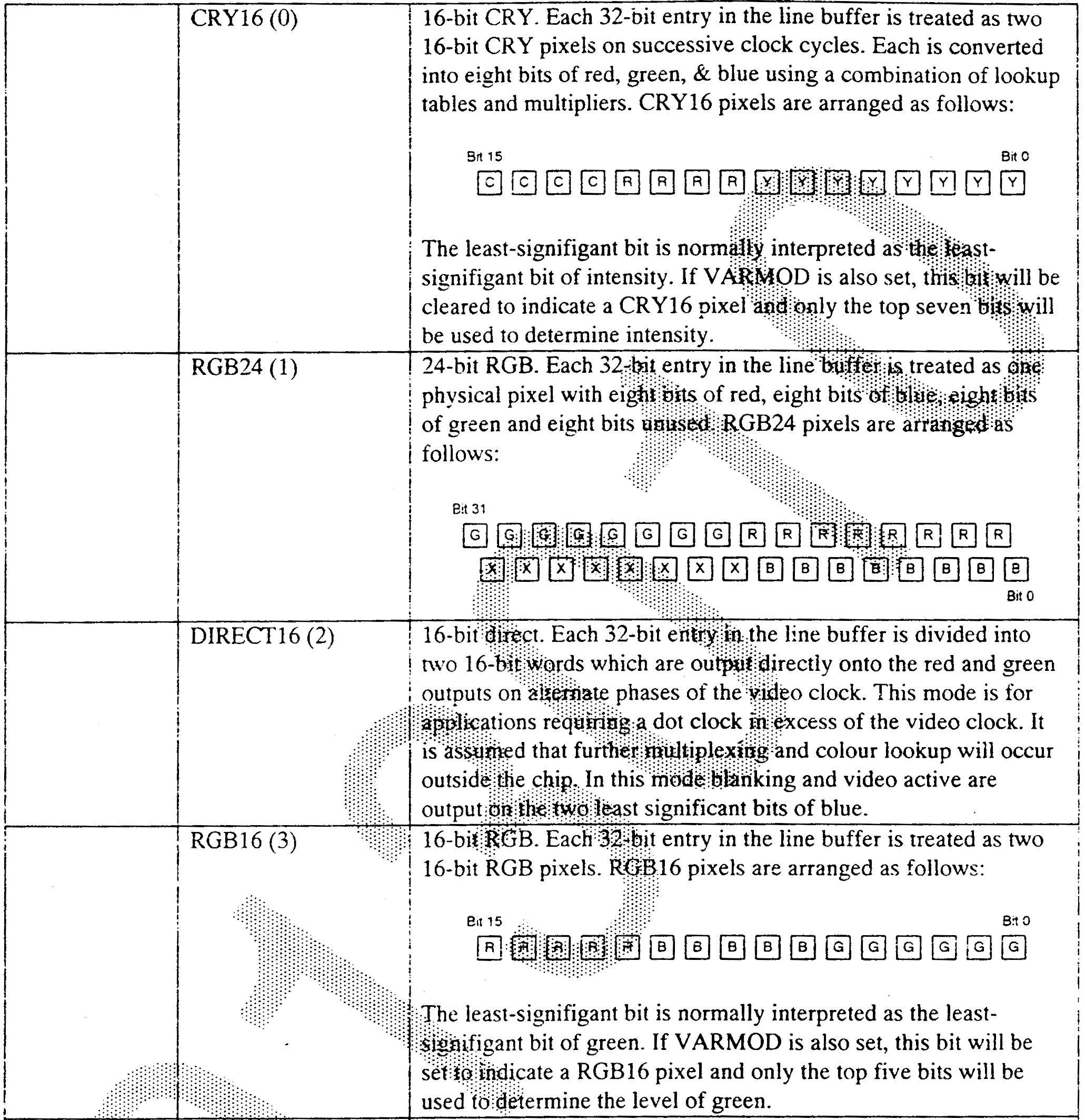

SCPCD > j'y avais pensé, mais la doc dit que ce que tu décris est vrai pour le mode DIRECT16, pas le mode RGB16 :

Or le mode DIRECT16 n'est de toute façon pas utilisable sur la Jaguar, car non compatible avec le DAC.

Et si je comprends bien les netlists (dans pix.net, à la ligne 135), quand ce mode est actif les bits 2 à 7 du canal bleu sont mis à zéro :

(* select this or RG16 data
Blanking & vactive are produced on blue *)

R[0-7] :=	MX2 (r[0-7],pd6[0-7],pd4[0-7],rg16);
G[0-7] :=	MX2 (g[0-7],pd6[8-15],pd4[8-15],rg16);
B[0] :=		MX2 (b[0],pd6[16],blank,rg16);
B[1] :=		MX2 (b[1],pd6[17],vactive,rg16);
B[2-7] :=	MX2 (b[2-7],pd6[18-23],gnd,rg16);

Intéressant.

Ouais effectivement j'ai lu trop vite

Ptet qu'ils aimaient pas le bleu ou il était baveux
