TV Cathodique Ferguson T10R / Chassis TX 90 - Page 1

Bonjour à tous,
ma petite TV a fumé après plus d'une heure d’allumage. Je l'ai rapidement éteinte.




A froid, elle s'allume toujours et fonctionne.

Je ne sais pas précisément d'où venait la belle fumée blanche et son odeur si particulière.

Auriez-vous une info ?
Je pense à la carte d'alim qui est sur le côté gauche, avec peut-être l'élément Haute Tension (composant noir rectangulaire).

Partie de droite sur la CM de la TV



La carte d'alim séparée sur la gauche du châssis



Je précise que la TV est utilisé sur le 220v. Je n'ai pas d'adaptateur 24v avec le bon embout.


Merci de votre attention et bon dimanche

Aucune trace de brulé/bruni sur un des circuits (recto ou verso) ?

fumée blanche, c'est uhh condensateur, probablement un RIFA sur la partie alim, surtout si elle fonctionne toujours

Sinon la derniere photo ne semble pas etre l'alim haute tension, le marquage dit "convertisseur DC-DC".

Il y a quoi apres le adaptateur en 8 sur le dos de la TV?

Non, pas de trace de fumée

A la rigueur, je peux me guider à l'odeur, mais je pense que cela a embaumé tout l'intérieur.


Sur la dernière photo, le composant rectangulaire horizontal LD703 pourrait être la cause ? > je pense à noter les références (j'aurai dû le faire).

Il n'a pas l'air abîmé, s'il avait fumé le plastique serait sûrement craquelé.

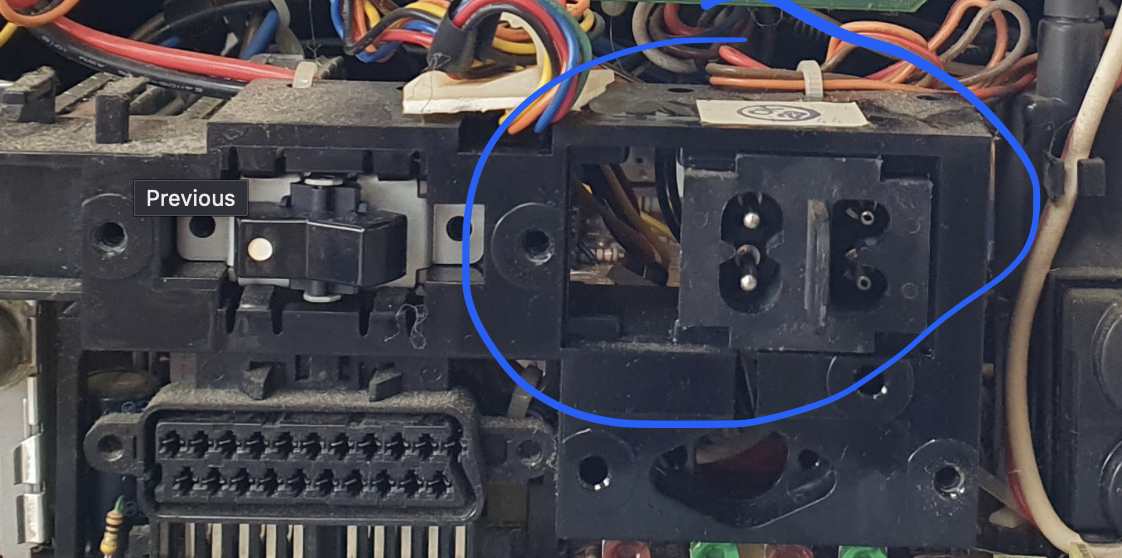

C'est une TV 12V vu le dos, et pour moil a carte que tu as sortie et prise en photo ne mange que du 12V t n'as pas le 240V, il semble y avoir quelque chose derriere la prise en 8 qui mange du 240V (a coté de la prise en B pour le 12V)

Ici:



Ou est-ce que la prise a gauche se branche, ce n'est pas possible que les deux aillent directement sur le meme connecteur de l'alim DC-DC. Je pense qu'il y a au mieux un transformateur 240V -> 12V et tres probablement des capa de filtrage a coté

et je pense que c'est avant l'interrupteur qui je pense entre l'enfer 12V/240V et cette alim 12V -> tension pour la TV

Ta TV cathodique semble être devenue protestante.

une vue du composant que je parlais :


Godzil, je vais mieux regarder.

Sur la carte d'alimentation il ya selon moi 2 arrivées électriques.

J'ai pris le temps de démonter et de sortir la CM.

Effectivement, la petite carte est sans doute la partie qui gère le 24v, les gros fils noir et rouge vont dessus.

le 220v, fils noir et blanc vont vers l'avant et j'ai trouvé le coupable (ce qui est étonnant c'est qu'elle s'allume).





Selon vous, le composant RIFA peut se changer ?
Si vous êtes habitué à ce genre de panne, lui seul est à changer ?

Effectivement le diagnostique de Godzil était le bon. C'est un composant qui est fait pour éviter de "polluer" ton circuit électrique maison avec des perturbations donc tu peux ne pas le remplacer (juste l'enlever) mais c'est préférable de le faire tout de même.

Les RIFA ont une réputation qui les précède en tout cas, dont dans le domaine du retrogaming
https://www.youtube.com/watch?v=5V_bgdxlUjs
https://www.eevblog.com/forum/chat/old-rifa-capacitors-and-a-disaster-story/
https://www.youtube.com/watch?v=j6oGHZ4RG-U

C'est mieux de le remplacer, l'odeur que tu as eu et la fumée c'est la papier à l'intérieur du condo rifa qui a pété, tu en trouves facilement et ça reste abordable.

Par contre il serait sage d'en profiter pour nettoyer les projetctions (couleur caramel) de l'explosion du rifa (même si tu décides de ne pas le remplacer) parce que ça peut être corrosif pour le reste

Merci pour vos retours.

Je vais nettoyer cela

Si je l'enleve, je dois faire le pont avec un file? (désolé si ma question peut paraître studpide)

Non, surtout pas de fil, ça ferait un court-circuit.

Le Rifa est retiré

Comment ça se fait que ça fonctionne sans?

C'est un filtre antiparasites, c'est pas essentiel.

Et ça se connecte en parallèle ?

Merci pour vos bons conseils en tout cas.

Vince, j'ai nettoyé ce que je pouvais

J'ai remonté la TV et testé une Master System durant 15 minutes. Sans doute passez, je pense la retester lors d'une prochaine soirée RGC Breizh

Brunni > oui.

Ouais maintenant que j'y pense je comprends. Merci
Et tant mieux pour ta télé qui vient de retrouver la bénédiction pour ses péchés passés.

En regardant les photos, je vois un second RIFA avec la même valeur sur le dessus :

(en vert le composant que j'ai jeté, photo plus haut)

Question : y a t'il un sens pour remettre un filtre ?

réponse : il n'y a pas de sens.
