Hello tous le monde !

Voici ma BX 16 TRS de 1983 Rouge Vallelunga. Elle totalise 115 000 km environs.

Voici quelques photos ! :



La carrosserie est assez bignée par endroits, et assez ternie.. un bon polish lui fera grand bien boing


Points positif :
- Elle est **exempt** de corrosion, le ct ne l'a même pas mentionnée
- Pas une seule fuite hydraulique, meme pas un suintement.. rien !
- Roulement de bras arrière changés
- Joint de culasse neuf (pas eu de surchauffe mais c'était du préventif king)
- Distri neuve
- Carbu refait a neuf (avec le starter auto qui fonctionne nickel !)

Points négatif :
- Elle s'étouffe a chaud quand j'accélère a peine pour repartir ou autre (Allumage réglé nickel a la strombo, capsule de dépression ok. Serait-ce la valve de retardement manquante qui pourrais faire suer ? ( XU5 171A) )
- J'ai une fuite d'huile coté distri, ca se met a goutter un peu quand je coupe le moteur (Joint de carter ou sonde de niveau d'huile ?) (j'éspère que ce n'est pas le joint de culasse , meme si j'y crois pas trop car ce n'est pas gras a ce niveau..)
- Pas d'essuis glace arrière ni de pompe qui s'active quand je veut mettre le mode lave glace, cependant quand je met uniquement l'essuis glace arrière, l'essuis glace fonctionne..
- La carrosserie qui a pris cher (ancienne voiture de papi..)
- Les custodes qui sont cuite (si vous en avez ou avez des solutions pour les récuperer un peu, je suis preneur king)
- La tige de capot qui est foutu

J'aimerais également monter des Cibié Iode 35 longue portée (en me repiquant sur les pleins phare), si vous avez des schémas ou un lien vers un tuto je suis preneur ! (La plupart sont vieux et ils n'y a plus les photos)

Voilou voilou, merci a vous et bonne journée king
avatar
Peugeotiste dans l'âme, mais piqué par la Créative Technologie de Citroën

2

Salut.

Méfie toi quand même pour les pieuvres, ça a l’air d’origine et fatigué. C’est quoi la durite bouchée du réservoir de LHM sur la 3e photo?

La fuite d’huile… en façade il peut y avoir un grand classique de manocontact d’huile.
Le carter (le faire permettra d’inspecter le fond et la crépine, et de récurer tout ça), un joint spi de vilo pourquoi pas. La sonde de niveau d’huile est derrière.

La tige de capot est commune aux autres, le petit œillet caoutchouc à la base, souvent coupé/dechiré, est la même pièce que les deux au niveau de l’articulation entre les 2 parties du levier de vitesse sur 2cv et dérivées.

L’allumeur a été ouvert pour écarter une histoire de grippage de l’avance? Ou sinon l’avance contrôlée avec une lampe strobo à déphasage et indication du régime si on a pas un autre moyen fiable de le connaître précisément. (Courbe avance centrifuge p621 du pdf des notes techniques. Il y a un tableau erroné qui traîne dans les docs)


Le filtre à essence et le filtre à air ont été changés, les durites carburant, y compris côté réservoir? Le petit filtre tamis dans le raccord d’entrée de carbu, la hauteur de cuve bien réglée avec le flotteur remplacé ou pesé conforme ?
À chaud le volet de starter est parfaitement vertical.
La membrane de pompe de reprise a été remplacée?
Le régime de ralenti (à chaud) à été repris ? Un volet de premier corps trop ouvert pour sa position de ralenti (compensant un éventuel problème ailleurs) peut occasionner des acoups lorsqu’il quitte sa position qui dans ce cas n’est déjà plus trop sur le ralenti mais déjà sur la progressivité.
Et tu as donc le premier double corps de ce montage ? Le weber 32/34 DRTC 100 W121-50 ?

Le schéma elec d’un montage d’antibrouillards accessoirie n’est pas sorcier… une bonne masse pour les feux.
Le + tiré de la batterie via un relais. Un fusible… si on veut.
La commande du relais avec un piquage propre sur le + d’un plein phare, une masse de l’autre côté.

Sûrement un petit faux contact dans l’inter pour ton lave-vitre et essuie-glace AR combinés… et peut-être un fréquent collage de pompe qui n’a pas fonctionné depuis longtemps… à tapoter sous tension ou en lui mettant un coup de soufflette dans la tétine.

Pour un montage plus… officiel, voir par exemple le schéma électrique dans la RTA pour la 19GT ou notamment dans sa note de sortie à partir de la p153 du pdf des notes techniques http://www.ckc.dk/cgi/catlist?modl=XB&mattype=ALL&xlang=fr

Bon courage pour la suite 👍🏻
avatar
Ourane, GTI 4x4, 14E 1984, 19i BVA
Ex GT et 19D

3

(Merci de ne pas répondre en citant sur un forum, c’est la plupart du temps inutile, utiliser la case réponse prévue à cet effet merci ☺️)

Salut,

Alors pour la pieuvre elle parait moche mais les durites sont encore propre et pas craquelante, le gars a déjà refait 2-3 retouches dessus (d'ou la durite bouchée pour refaire une réparation, mais pas de bricolage, un truc pro.)

Pour l'allumage et le circuit d'essence, tout ce que tu as cité a été fait. J'ai été remettre un plein de SP98 au lieu du 95 ce midi, la différence est notable.

La fuite d'huile a l'air de provenir de derrière, la ou le carter est le plus inclinée, je soupconne le joint de carter quand meme, j'irais vérifier le serrage de la sonde de niveau d'huile ce WE. Car moteur tournant rien ne goutte, ou presque rien.

Merci pour le tips des AB, je vais faire tout ca ce soir
avatar
Peugeotiste dans l'âme, mais piqué par la Créative Technologie de Citroën

4

Ola 😝 eh ben pourvu que ça dure wink

C’est que ça ne fait pas vraiment pro mais plutôt bidouille de bord de route ou rafistolage d’un pro bien embarrassé avec cette vacherie d’hydraulique….
J’avoue que je n’ai pas compris la durite bouchée branchée sur une grosse tétine du bocal… vers l’arrière il y a l’aspi de la pompe HP, et il faut bien qu’elle soit reliée… et juste à côté le retour permanent du conjoncteur-disjoncteur lorsqu’il est disjoncté et des retours fonctionnels des correcteurs de hauteur… et Il ne faut pas les lier aux retours de fuites.

Ok les photos sont prises avant les remplacements alors.

Ah oui… c’est du 98 qu’elle préfère quand l’allumeur est réglé comme il faut à 10° 👍🏻
avatar
Ourane, GTI 4x4, 14E 1984, 19i BVA
Ex GT et 19D

5

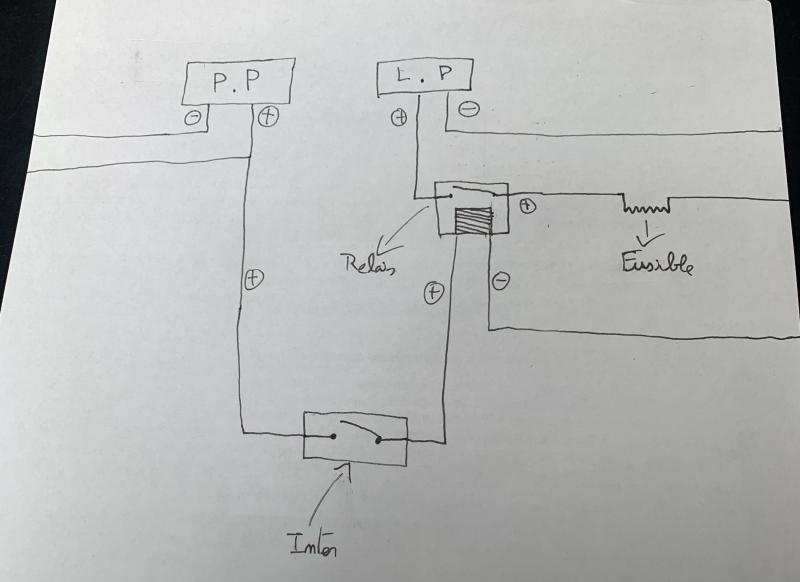

Salut, j’avais fait un petit schéma quand j’avais monté mes longues portés , voilà la photo :


Désolé, j’avais pas fait ça très propre mais bon ça reste quand même compréhensible grin

Donc pour légender un peu le truc, PP c’est pour plein phares et LP c’est pour longue portée, et le reste c’est noté
Je n’ai pas relier mes longues portés directement au plein phare parce qu’il me semble que pour que ça passe au CT , il faut pouvoir activer les longues portées séparément des phares et il faut que ça se coupe quand on passe en code

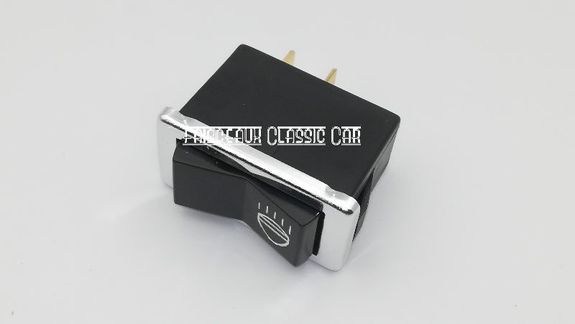

Pour le bouton, j’ai commandé ça :
