Nhut (./139) :
Quelques observations:

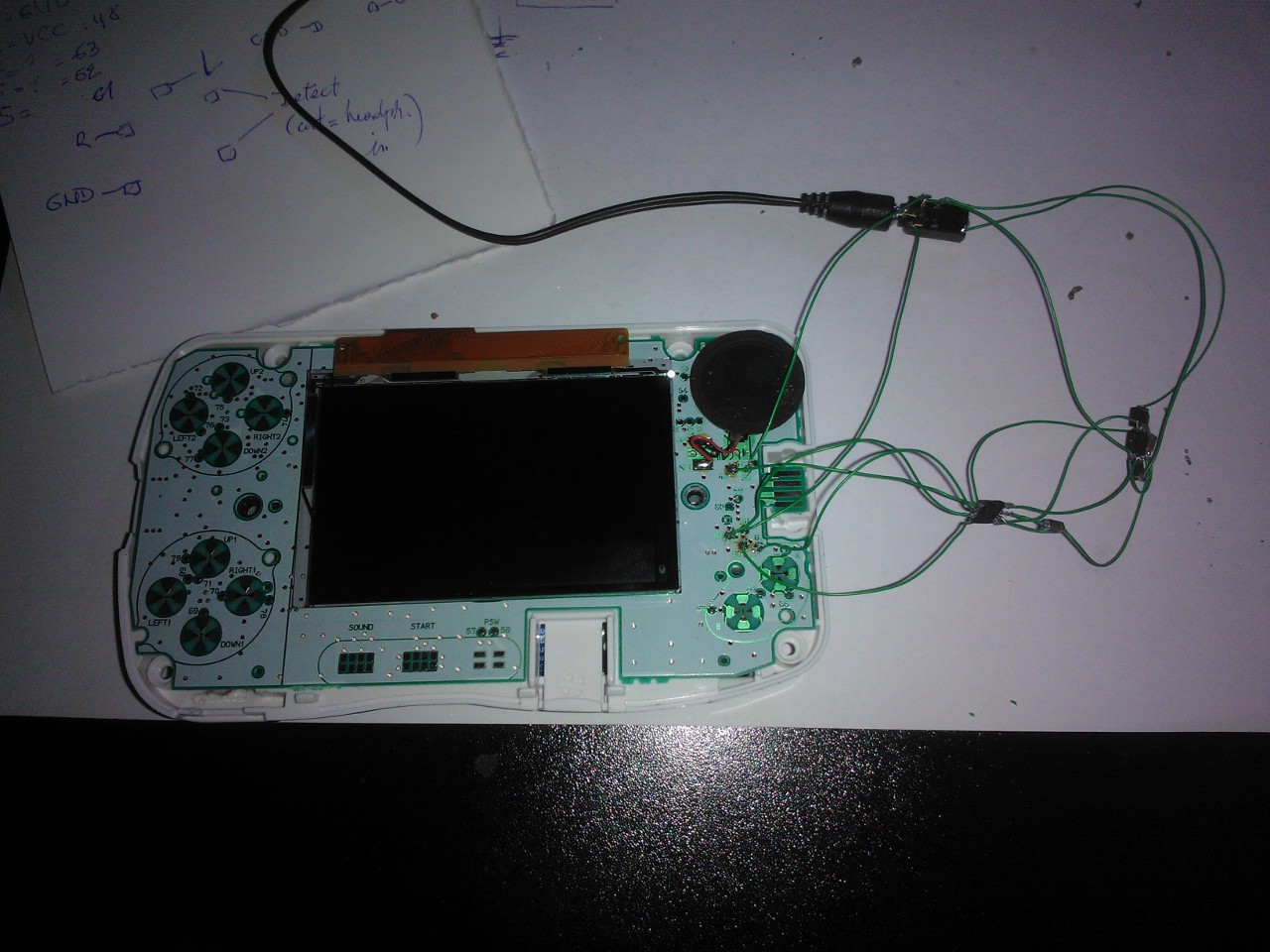

- le pin 8 (point test 64) correspond au DETECT: lorsqu'il est mis à la masse (point test 56), le son sort du casque.

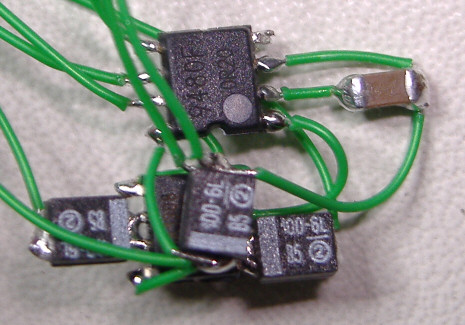

- le pin 7 (point test 63) va sur le pin 6 du BU9480F. Ce serait le son numérique?
- le pin 6 (point test 62) va sur le pin 5 du BU9480F. LRCLK?
- le pin 5 (point test 61) va sur le pin 7 du BU9480F. BCLK?Pourrais-tu corriger le schéma en conséquence?
Ah mince, t'as raison, y'a eu une boulette...
En fait la confusion vient du premier lien de ce post :
topics/117100-sortie-casque-sur-wonderswan-ca-semble-faisable/2#45Leur numérotation des broches du connecteur d'extension n'est pas la même que celle qui est imprimée sur le PCB de la WonderSwan ; les broches 1 à 4 sont les mêmes, mais ils ont inversé les broches 5 et 8, ainsi que les broches 6 et 7. Malheureusement j'ai pas vérifié et j'ai utilisé celle-là pour tout le reste du topic.
Du coup je vais tout centraliser dans ce post avec les bons brochages, qui sont ceux que tu mentionnes.

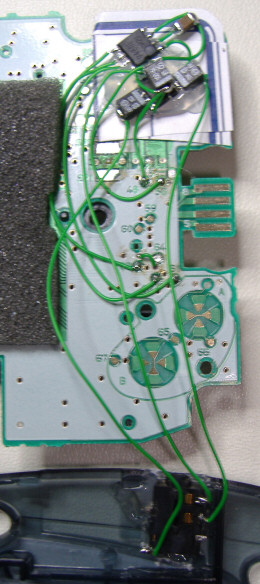

La description du port d'extension tout d'abord, avec les numéros tels qu'imprimés sur le PCB de la Wonderswan, et entre parenthèses le numéro de la pastille correspondante sur la WS Crystal :
1. (56) Masse.
2. et 3. sont reliées au port série, ça n'est pas utile pour l'audio.
4. (48) +3.3 V.
5. (61) BCLK : bit clock, c'est l'horloge synchrone pour la transmission série des données audio, donc 32x la fréquence d'échantillonnage vu qu'il y a 16 bits par échantillon et deux canaux (stéréo).
6. (62) LRCK : L/R clock, à l'état haut pendant les 16 bits du canal gauche, et à l'état bas pendant ceux du canal droit (ou le contraire, je sais plus), donc fréquence identique à celle d'échantillonnage.
7. (63) SDATA : les données audio proprement dites, envoyées en série.
8. (64) DETECT : lorsque cette broche n'est pas connectée, le son est envoyé sur le HP interne de la WS. Quand on la met à la relie à la masse, la sortie audio du port d'extension est activée et le HP interne est coupé.

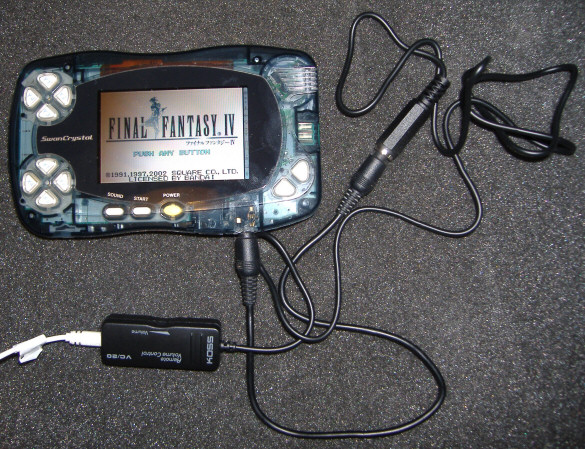

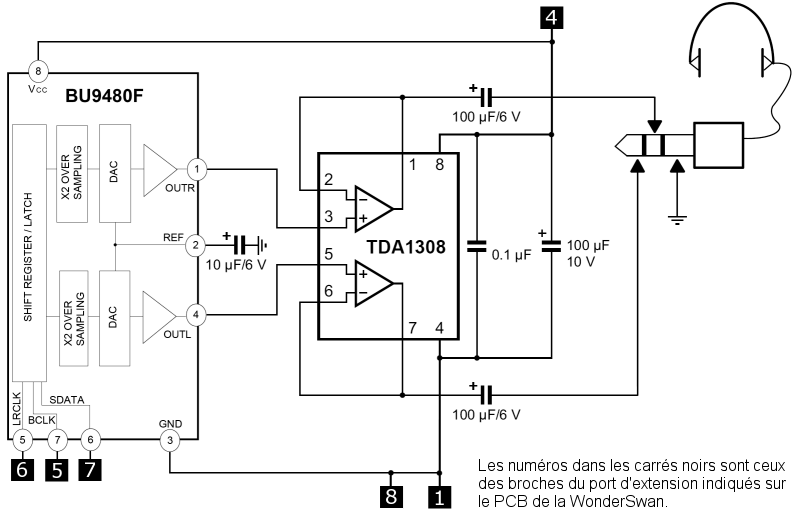

Et le schéma mis à jour en conséquence :
