Bonjour,

tout cela ressemble à du travail sérieux et méticuleux.Au niveau des conduits de culasse, tu aurais pu agrandir encore un peu la partie supérieure de manière à augmenter la veine dans son volume et son écoulement.Je ne vois pas trop sur la photo, mais je suppose que les soupapes et leurs sièges ont été tulipées afin d'augmenter le remplissage des cylindres. Maintenant, il va te falloir beaucoup de temps pour effectuer le montage délicat (à blanc souvent) d'un moteur préparé et surtout de sa mise au point concernant la carburation. Mais , vu comme tu es partis, tu devrais y arriver et s'il te faut quelques renseignements, je pourrai peut être t'aider car j'ai déjà moi même préparé ce type de moteur il y a quelques années , mais pas aussi en profondeur que le tien qui lui se trouve être quasiment la totale. Bon courage.

http://imageshack.us/photo/my-images/210/conduitsculasserge.jpg/



31

Salut,
après un peu d'absence, j'ajoute quelques avancements de la coque..
sport4 (./30) :
Bonjour,

tout cela ressemble à du travail sérieux et méticuleux.Au niveau des conduits de culasse, tu aurais pu agrandir encore un peu la partie supérieure de manière à augmenter la veine dans son volume et son écoulement.Je ne vois pas trop sur la photo, mais je suppose que les soupapes et leurs sièges ont été tulipées afin d'augmenter le remplissage des cylindres. Maintenant, il va te falloir beaucoup de temps pour effectuer le montage délicat (à blanc souvent) d'un moteur préparé et surtout de sa mise au point concernant la carburation. Mais , vu comme tu es partis, tu devrais y arriver et s'il te faut quelques renseignements, je pourrai peut être t'aider car j'ai déjà moi même préparé ce type de moteur il y a quelques années , mais pas aussi en profondeur que le tien qui lui se trouve être quasiment la totale. Bon courage.

http://imageshack.us/photo/my-images/210/conduitsculasserge.jpg/


Merci pour ta proposition d'aide je n'y manquerai pas si je bloque!!
Sinon, au niveau des conduits ils n'ont pas été trop agrandis pour correspondre au comportement moteur souhaité.


la suite..

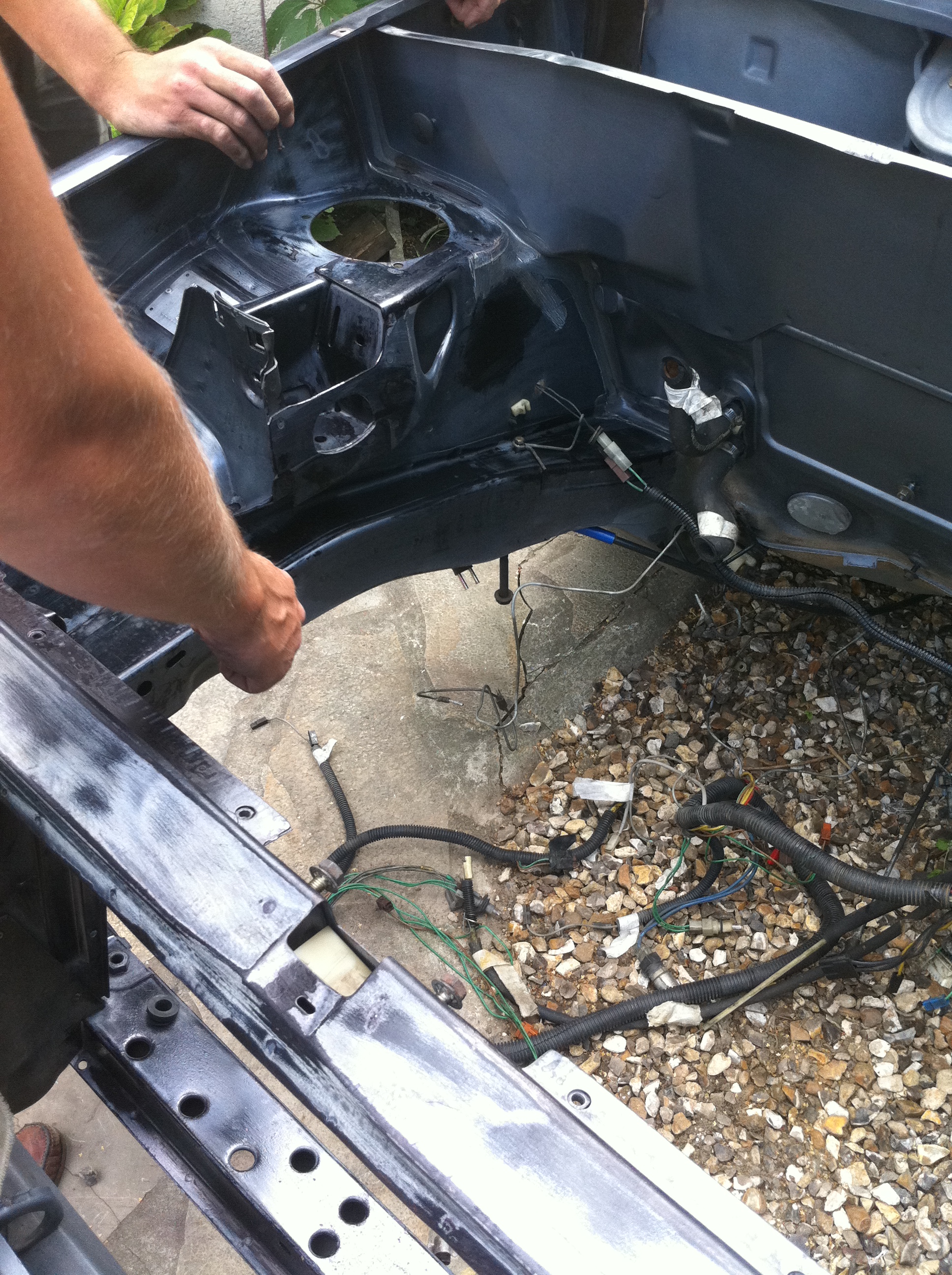

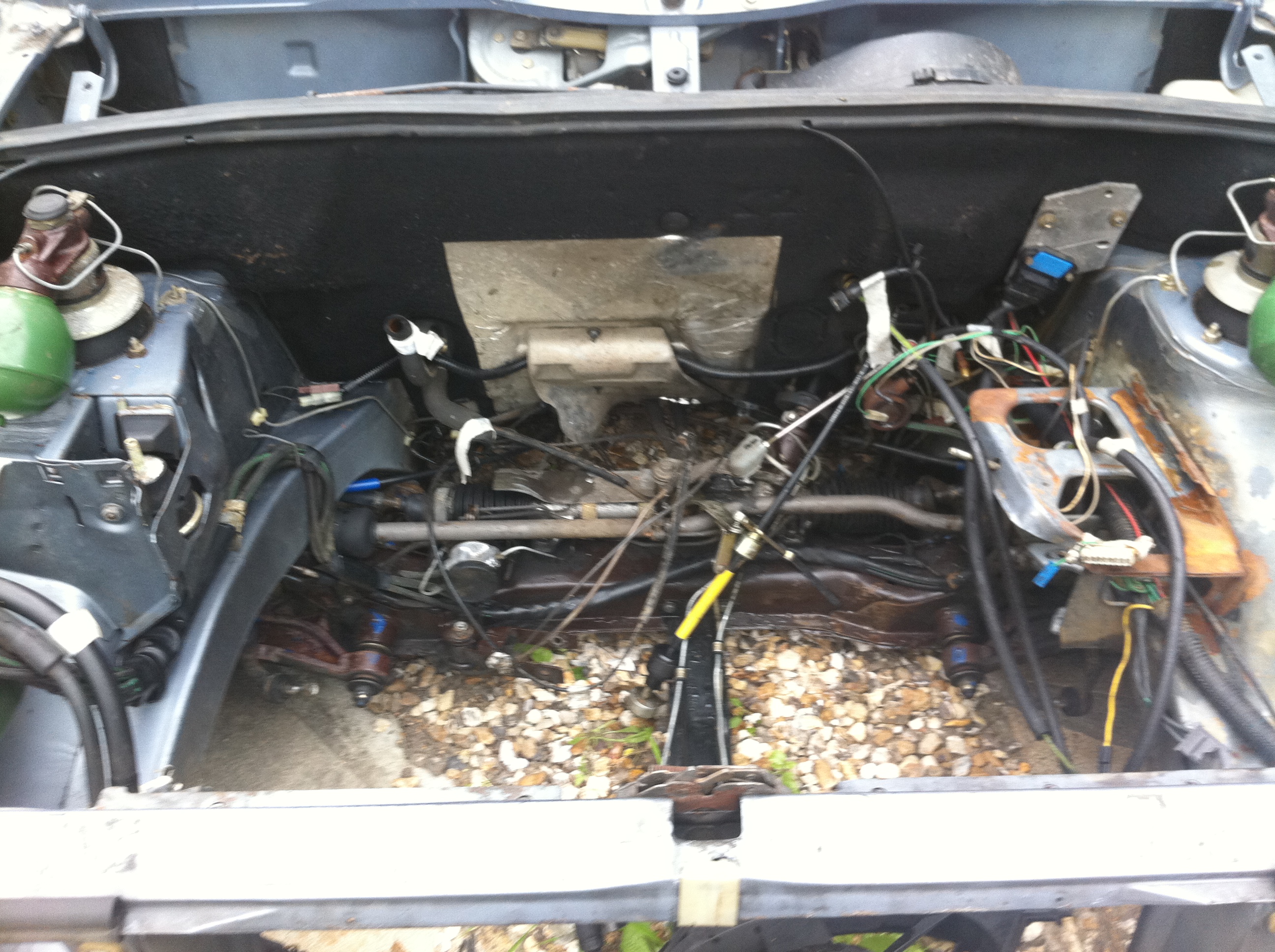

compartiment nettoyé au karsher

tromb Fichier joint : xbD0 (IMG_2918.JPG)

tromb Fichier joint : x329 (IMG_2928.JPG)

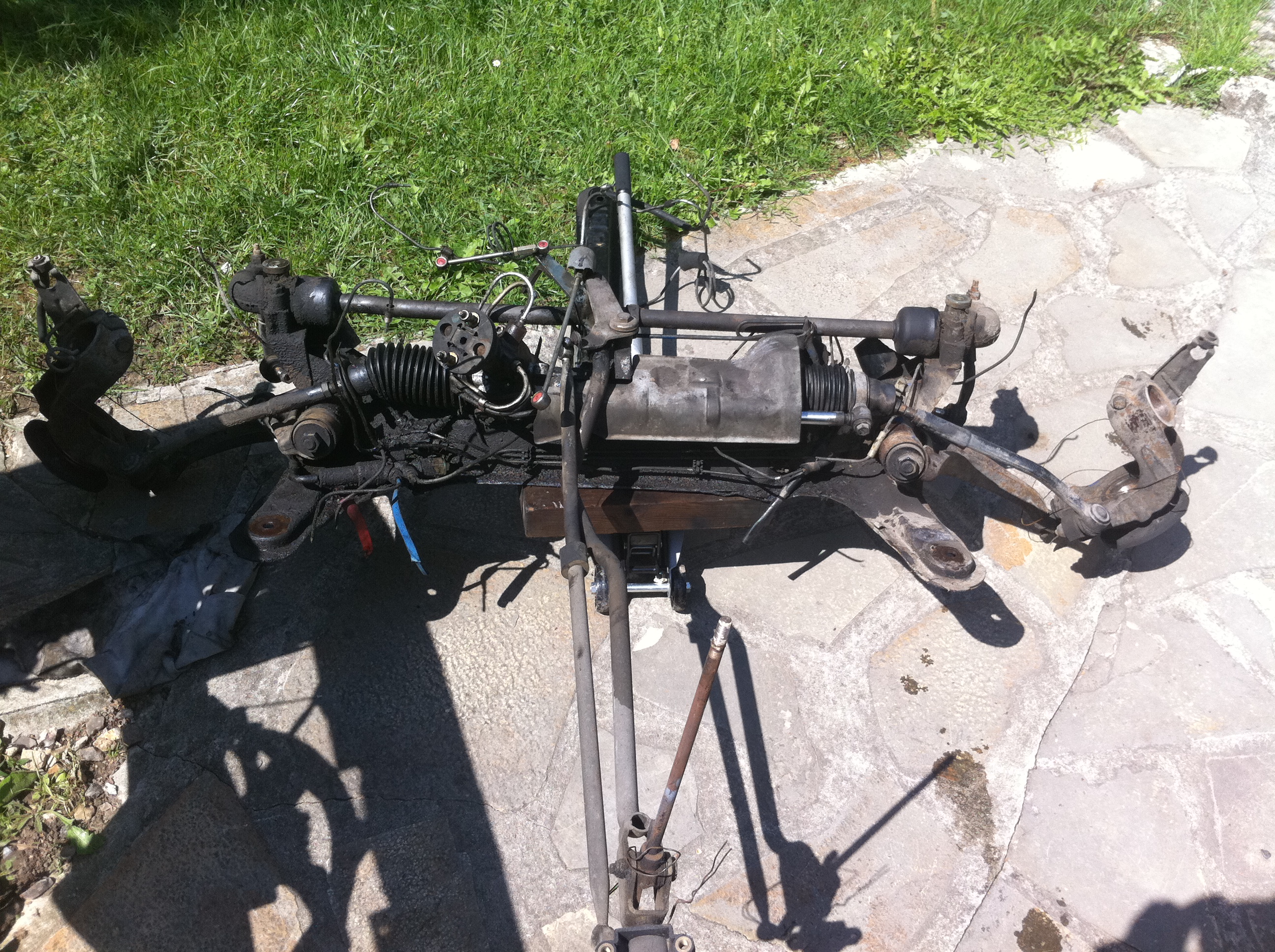

berceau demonté

tromb Fichier joint : MqDK (IMG_2960.JPG)

tromb Fichier joint : X5rD (IMG_2972.JPG)

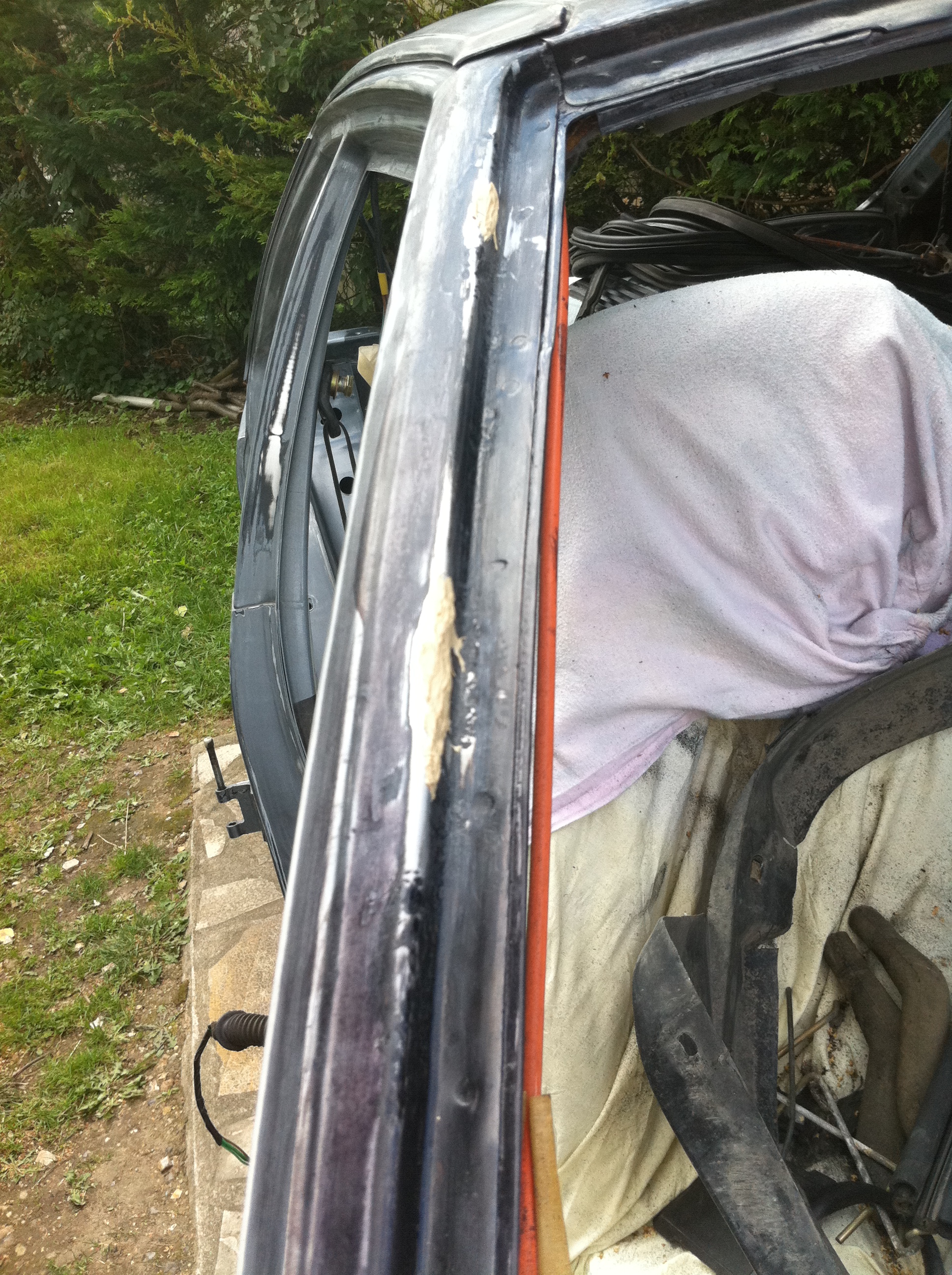

pare brise decollé et évidemment...


tromb Fichier joint : oAG5 (IMG_2985.JPG)

tromb Fichier joint : dz60 (IMG_2986.JPG)

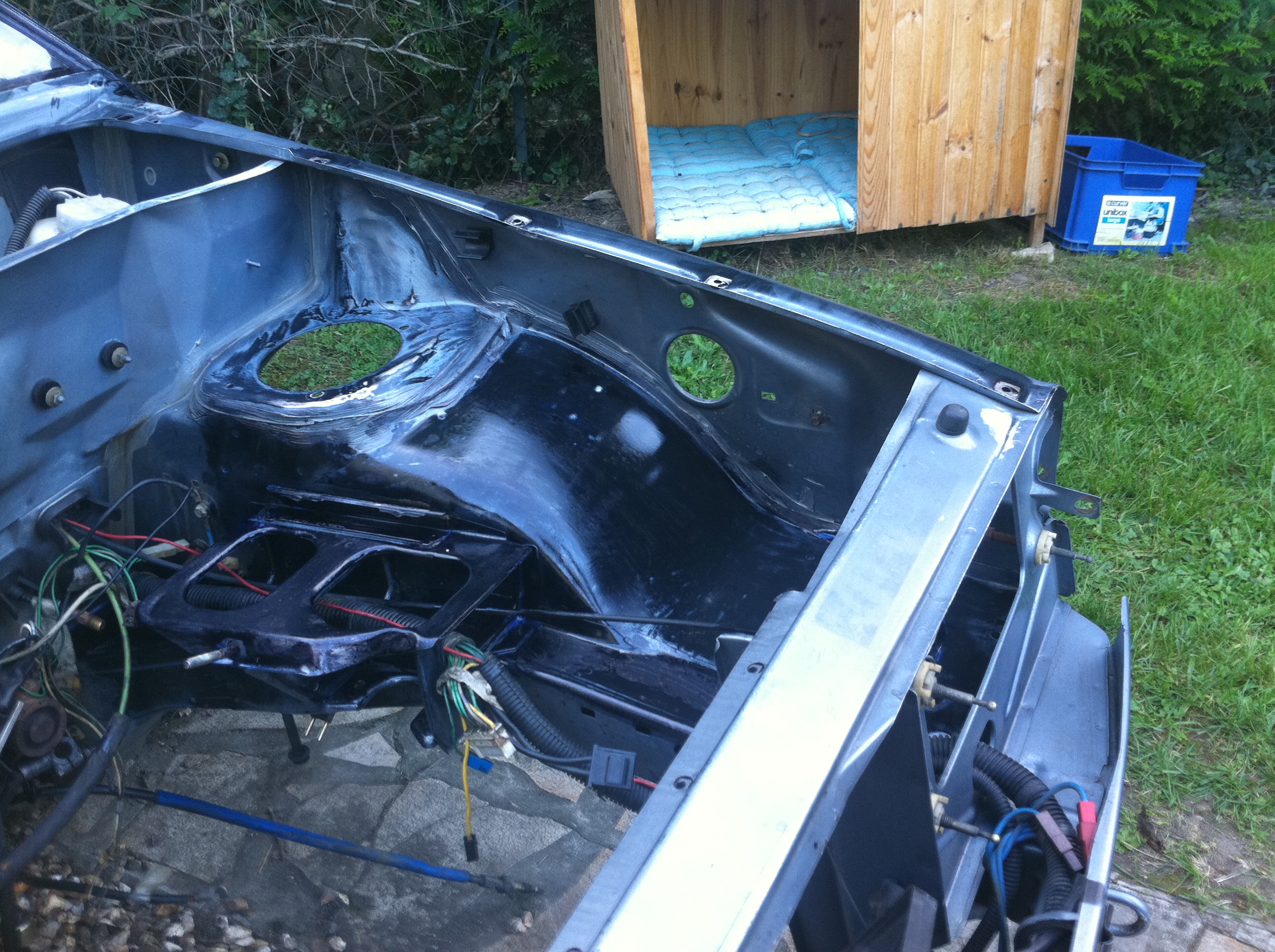

à ce stade ponçage compartiment moteur + baie de pare brise, antirouille


tromb Fichier joint : vMcC (IMG_3406.JPG)

tromb Fichier joint : 5Fds (IMG_3408.JPG)

tromb Fichier joint : 310v (IMG_3413.JPG)

dernier coup d'œil avant apret

tromb Fichier joint : kQJB (IMG_3418.JPG)

tromb Fichier joint : x5sN (IMG_3419.JPG)

tromb Fichier joint : ht5Y (IMG_3427.JPG)

tromb Fichier joint : p8F2 (IMG_3429.JPG)

tromb Fichier joint : wVLT (IMG_3466.JPG)

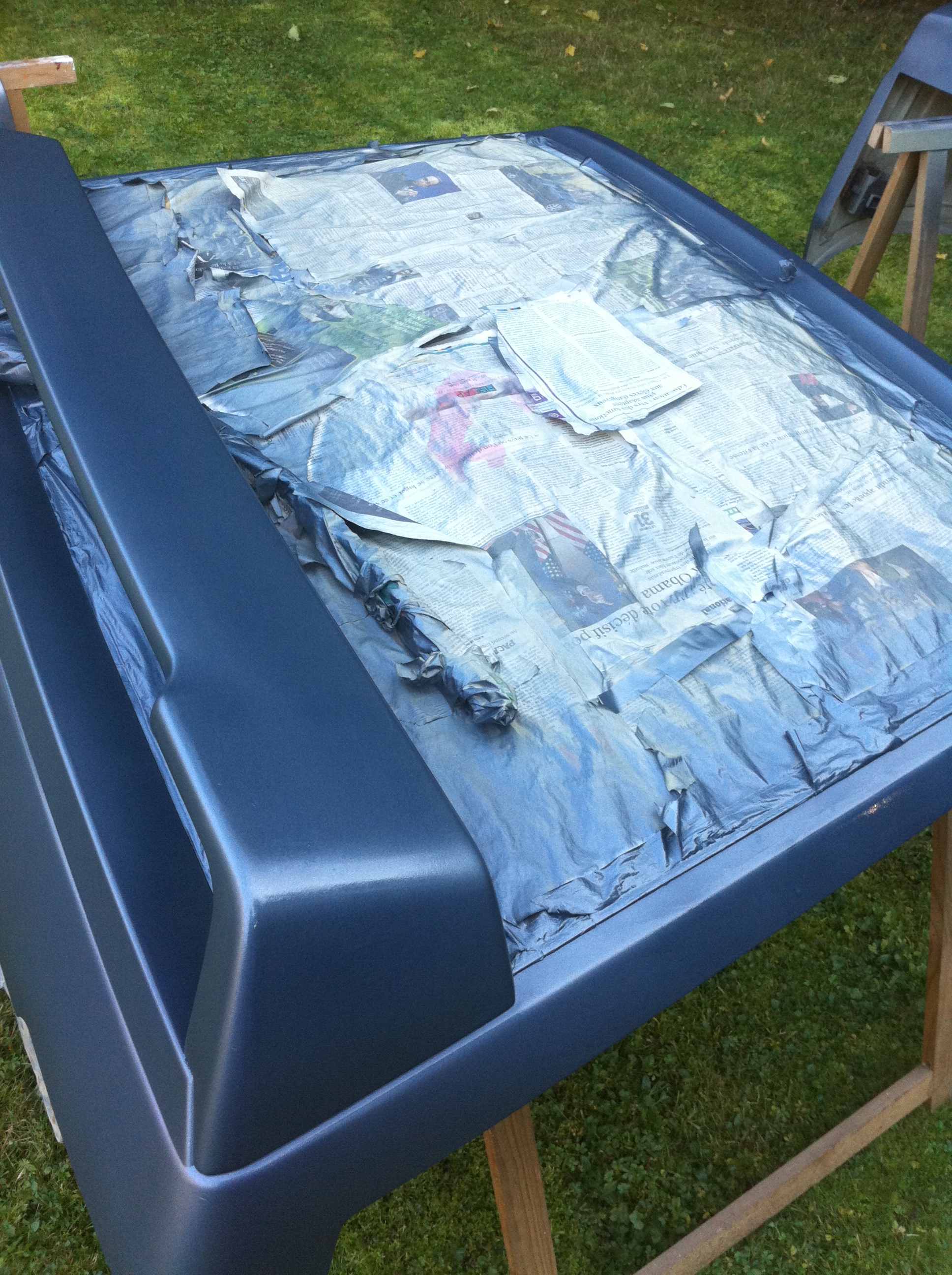

ponçage des éléments et apret

tromb Fichier joint : r1F6 (IMG_3460.JPG)

tromb Fichier joint : qS0L (IMG_3477.JPG)

tromb Fichier joint : IUpf (IMG_3481.JPG)

tromb Fichier joint : juUa (IMG_3483.JPG)

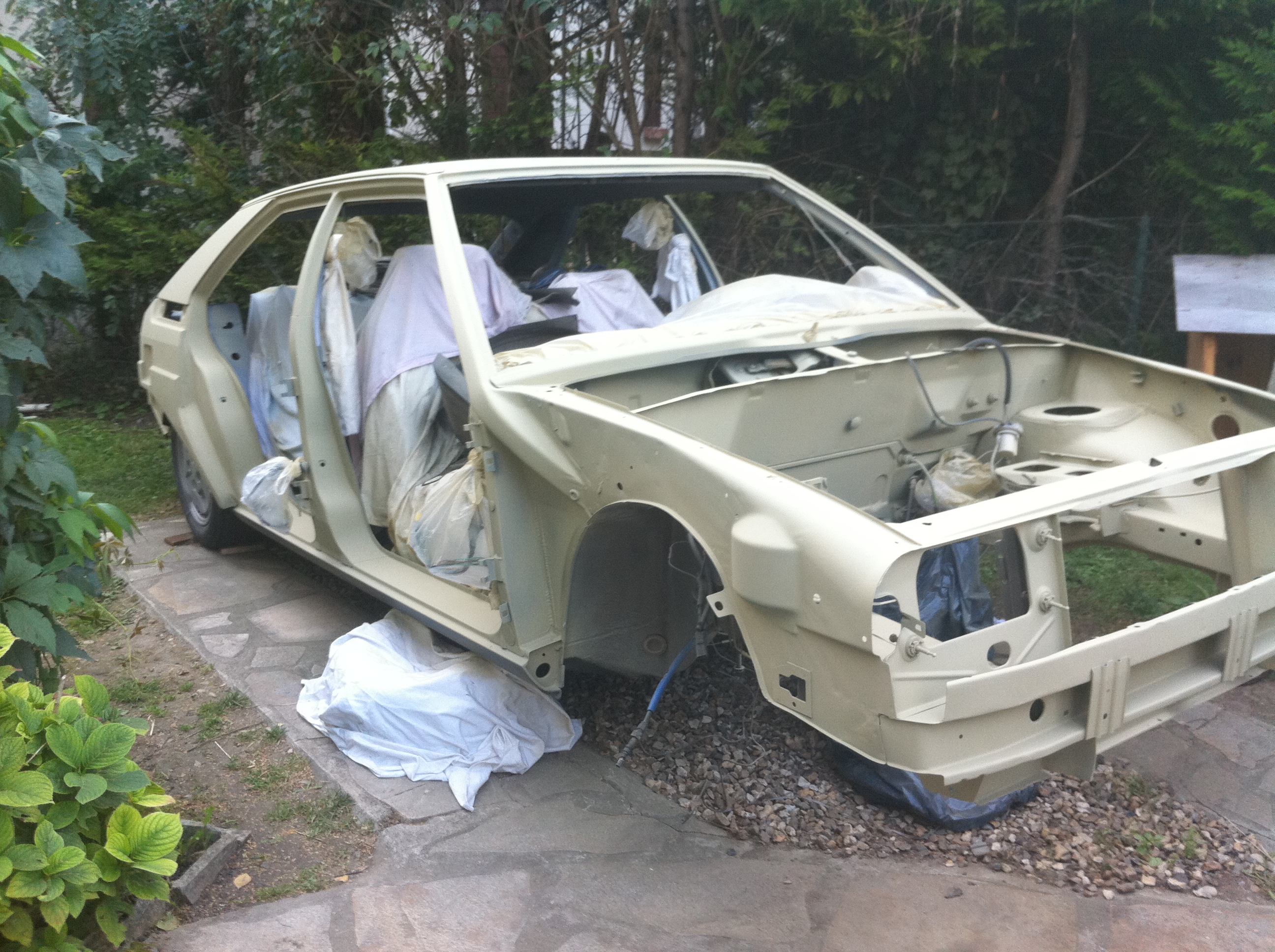

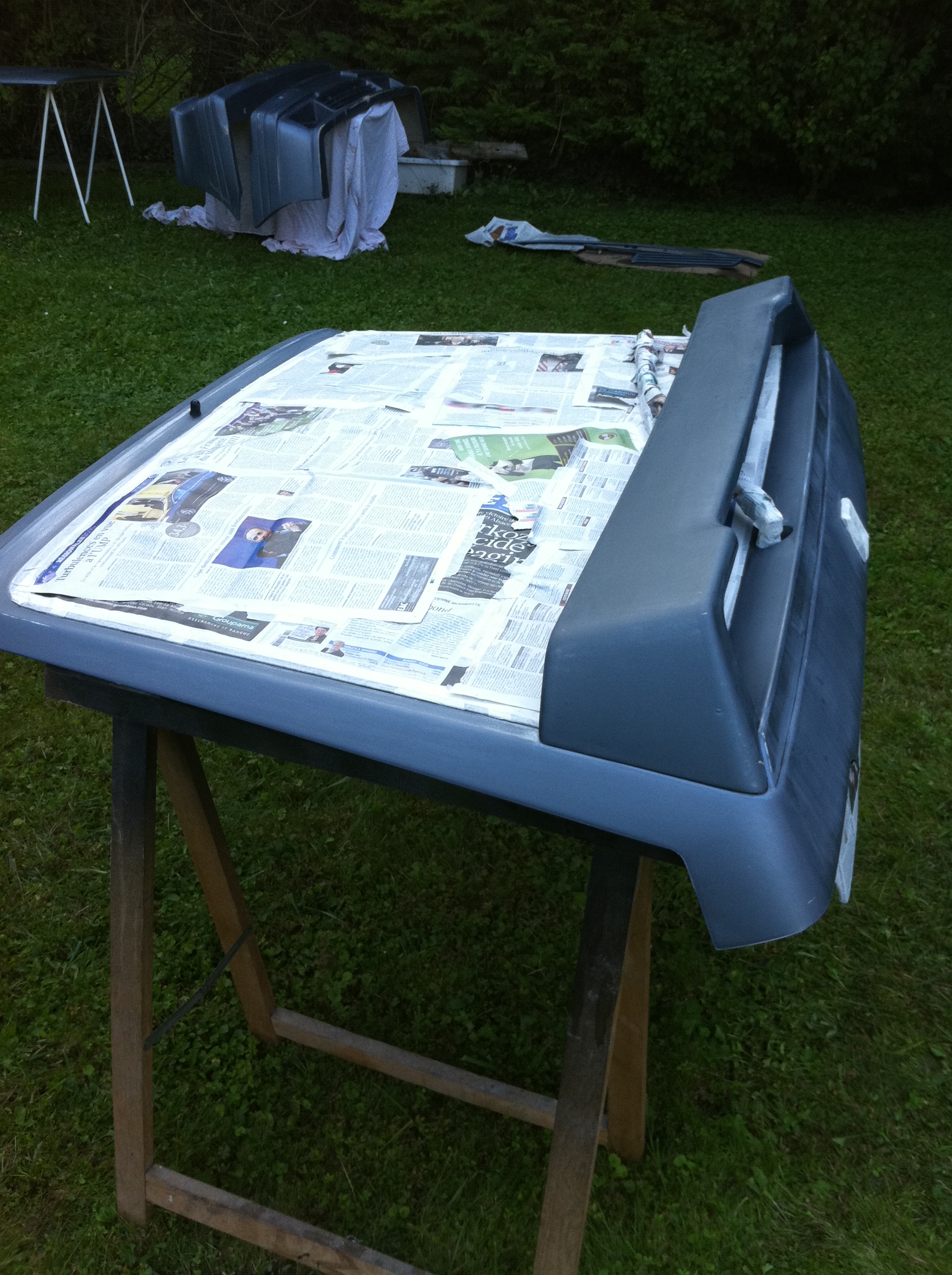

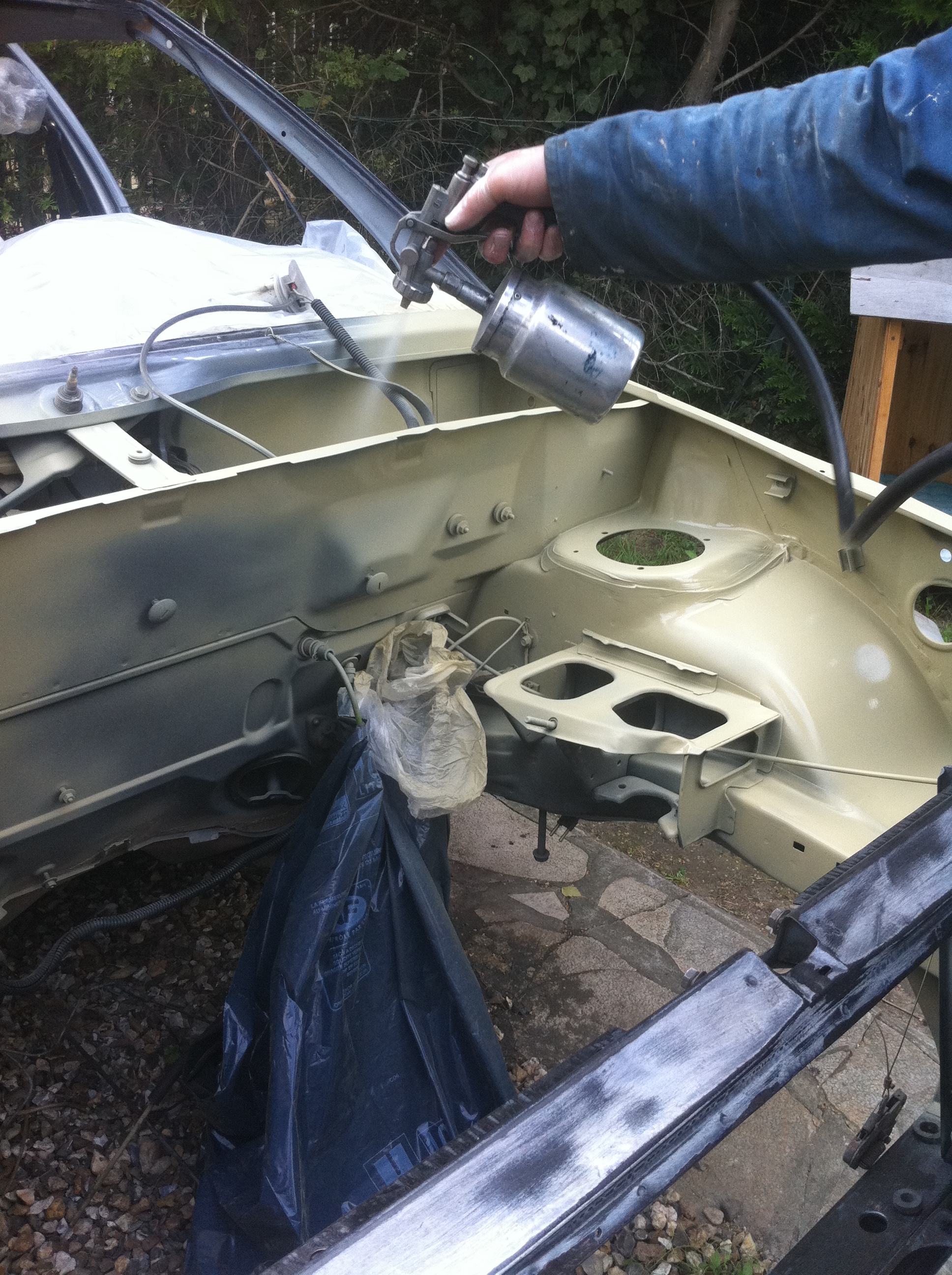

voila maintenant on re ponce tout l'apret et on peint en gris renard, elle plus belle que je ne pensais!!

tromb Fichier joint : oV4j (IMG_3490.JPG)

tromb Fichier joint : HOnm (IMG_3492.JPG)

tromb Fichier joint : IrvG (IMG_3493.JPG)

tromb Fichier joint : IHIV (IMG_3494.JPG)

tromb Fichier joint : 7iY4 (IMG_3473.JPG)

tromb Fichier joint : lrYl (IMG_3476.JPG)

c'est tout pour l'instant !

a venir berceau de phase 2 ressoudé/renforcé, remontage moteur et plus tard réfection complète de l'hydraulique.. sick beaucoup de taff... en plus les fêtes et le froid arrivent ca va ralentir.

ciao!!

32

tu bosse bien top

33

Bonsoir,
tu aurais pu renforcer le berceau d'origine, car le système de silent- bloc des phases 2 est beaucoup moins précis en terme d'inscription dans les virages que les roulements coniques du phase 1, de même dans les longs appuis à haute vitesse. Ton arbre à cames semble trés pointu, 300°; 315° ?

34

Bonjour Olive78,

Félicitation pour ton travail. Vraiment tu fait un travail très remarquable, très sérieux!

J’avoue: je suis jaloux, car ici dans le 19eme à Paris je n'ai pas un endroit pour faire une restauration autant profonde comme toi.

Courage pour la suite et j’attends avec impatience l’évolution de tes travaux.


Stefan
