Cherche localisation IC sur TT030 - Page 1

Bonsoir,

Je n'arrive pas a localiser un 74LS02 sur la carte mere du TT030.

Il s'agit du composant qui relie le Soundchip YM à l'etage qui controle le speaker. ( pin 15 du Yamaha vers le 74ls04 ) =XSPKRON.

Je cherche à recuperer le signal en sortie de la NOR.

quelq'un peut il m'aider.

cdt

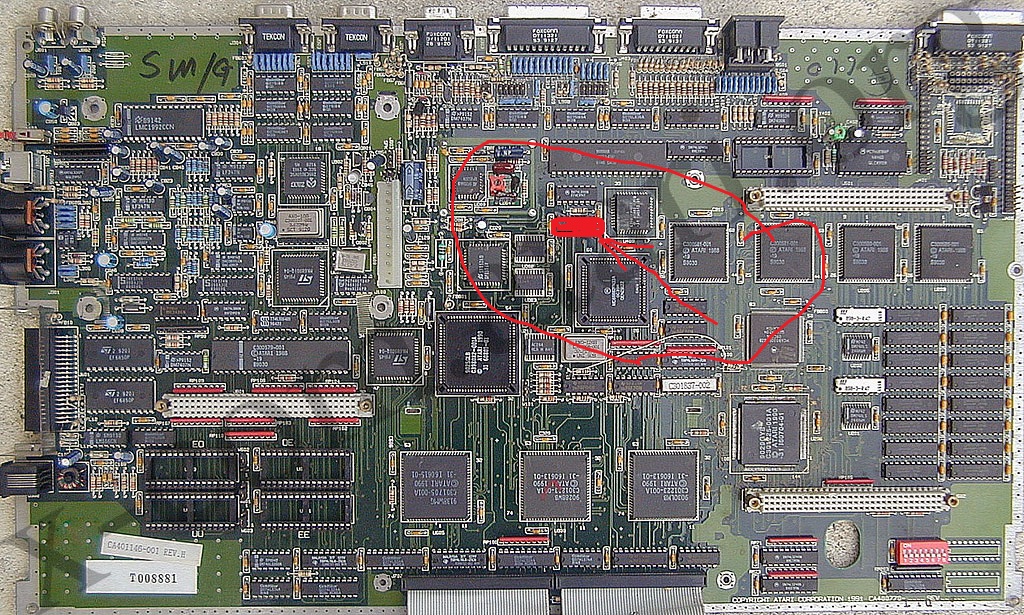

C'est pas celui-là ?

hé non Zerosqure, je dois avoir une CM differente, pas de LS02 à proximité du YM ou du connecteur SPK.

Peut etre que la NOR à été remplacé passivement. Je vais encore chercher avec l'ohmmetre.

cdt

Alors je vais pas pouvoir t'aider, j'ai pas de TT et j'ai eu un mal fou à trouver une photo de la carte mère avec une résolution suffisante pour que ce soit lisible. J'ai vu qu'il y avait aussi des versions de la CM comme celle que tu décris, mais pas de photo assez détaillée...

Je vais essayer de regarder ce WE si je peux.

spectre128 (./1) :
Bonsoir,

Je n'arrive pas a localiser un 74LS02 sur la carte mere du TT030.

Il s'agit du composant qui relie le Soundchip YM à l'etage qui controle le speaker. ( pin 15 du Yamaha vers le 74ls04 ) =XSPKRON.

Je cherche à recuperer le signal en sortie de la NOR.

quelq'un peut il m'aider.

cdt

et avec les schémas techniques/plans qu'on trouve à gauche ou à droite, t'as pas réussi à obtenir le "numéro" du composant (sur la photo de 0², c'est U306 par exemple) ?

PS : toujours sur la photo de 0², heureusement que tu ne cherchais pas le composant juste au dessus, t'aurais jamais pu le trouver !

Effectivement, sur cette révision de carte l'IC a disparu : http://www.maedicke.de/atari/hardware/pictures/tt030_5.jpg
Après, on n'y voit pas assez bien pour en savoir plus

Vince: le problème, c'est que je ne suis même pas sûr que ce soit bien celui-là, le scan du schéma est médiocre et les textes font des pâtés (mais à première vue, le numéro pourrait correspondre, le type aussi et l'emplacement général également)

Je peux zieuté sur la mienne ce soir quand je rentre

bonjour,

merci de m'aider, j'ai bien trouvé un LS02 pres du YM mais aucune pin du LS02 n'est reliée a la pin 15 du YM.

sinon @vince, les numero des CI ne sont pas tous serigraphié sur la CM.

@nil: c'est bien mon modele de CM , voila une photo du LS02 que j'ai trouvé mais non connecté.

Fichier joint :

Bonne nouvelle,

J'ai pris le probleme à l'envers j'ai reussi à remonté du connecteur XSPKON jusqu'a la resistance connecté sur la base de Q802, j'ai toujours pas trouvé
la NOR, mais pas grave , je vais me repiqué sur la resistance.

Je vous tiens au courant du pourquoi lorsque ma bidouille sera fini (reste le soft à faire et le GEM, j'aime pas ça !!! )....Je cherche donc un programmeur
d'environnement RSC...

cdt

ha oui elle est là :
http://home.scarlet.be/~dw153959/TT030/photo-2.JPG
