Le 02/11/2013 à 18:00
Bon je fais un topic "build log" pour mes aventures en fraisage numérique.

la machine est une eShapeoko (http://www.makerslide.co.uk) j'ai acheté un kit et des moteurs, j'ai tout monté et câblé.

Je réserve des places pour les images du montage.
Le 02/11/2013 à 18:07
Aujourd'hui je voulais avancer sur la boiboite qui contient la carte électronique de controle.

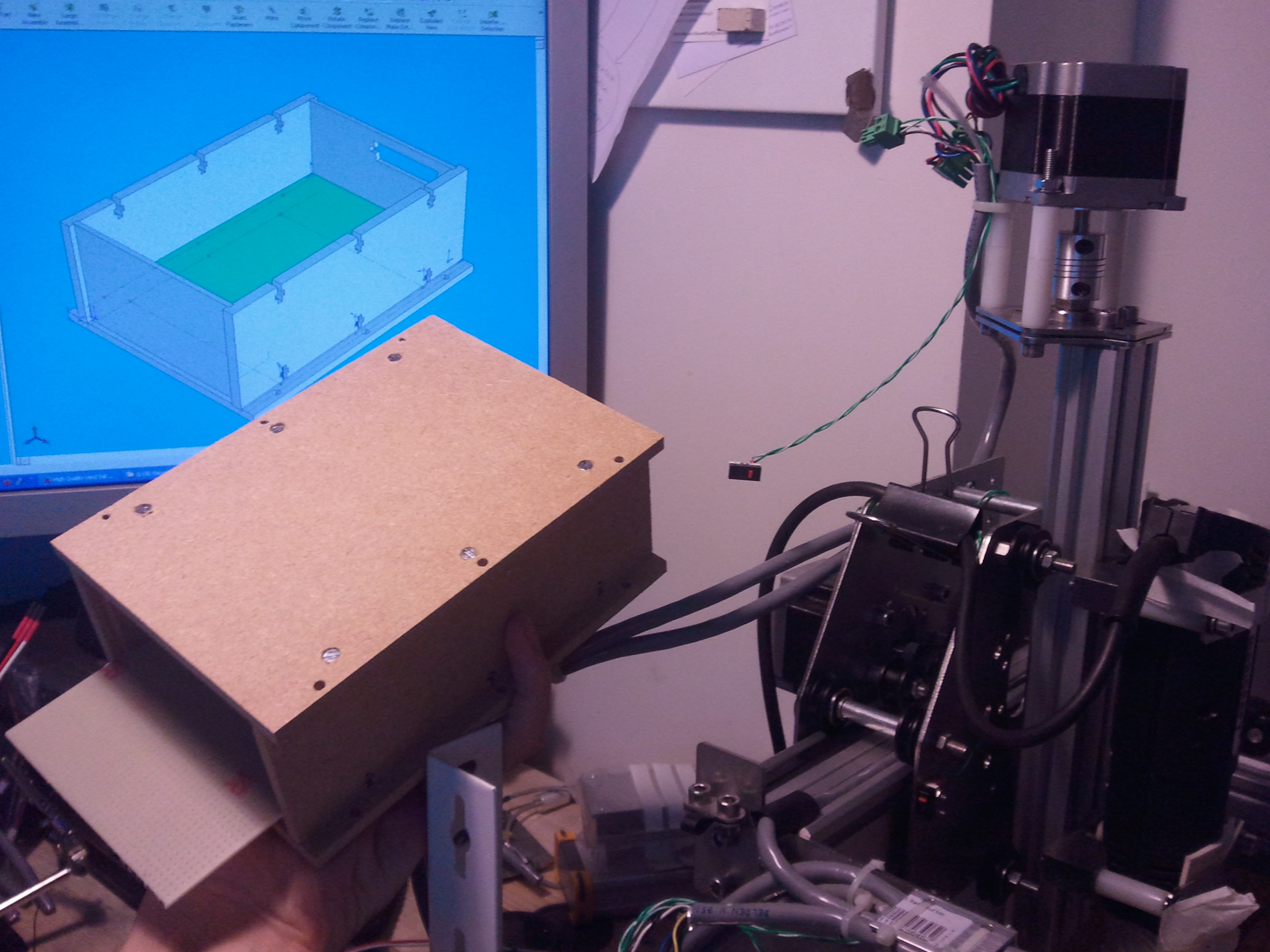

Conception sur un logiciel de CAO:
wKtd

Une vidéo bruyante mais réaliste du processus en cours (baissez le volume):

http://www.youtube.com/watch?v=ssqmsDUtOTE (upload fini, ayé)

Vitesse d'avance 150mm/min, fraise de 2mm, passes de 1mm de profondeur. La perceuse fait 60W. Avec un machin plus efficace que j'ai pas encore, je pourrais avancer plus vite.
Chaine logicielle : CAO (DXF) -> Inkscape (SVG) -> makercam (http://www.makercam.com ) (G-code) -> GRBL Controller (port série sur USB)

L'état actuel: 2 cotés usinés. Deux autres demain, ou peut être quatre.

Td7O

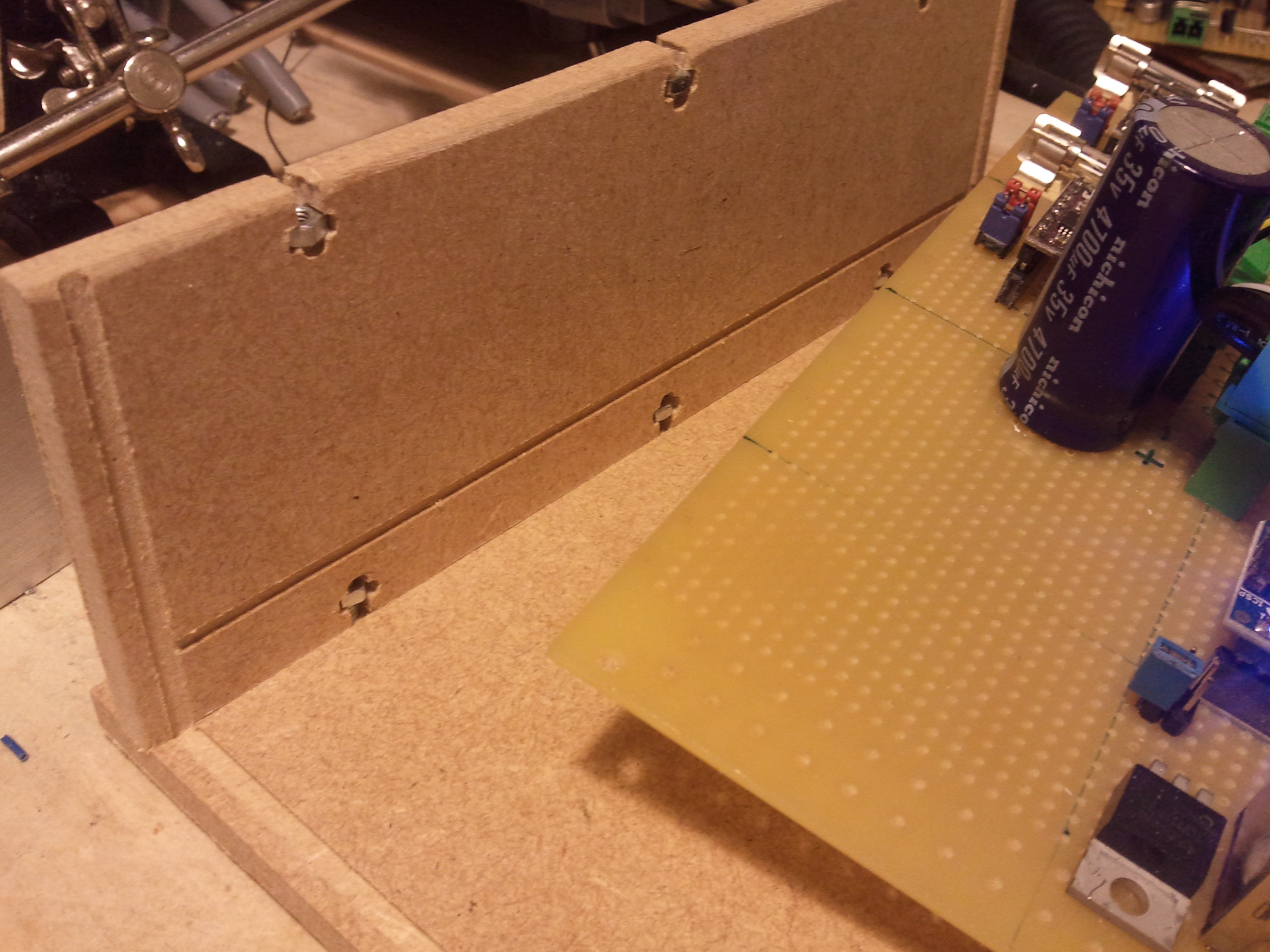

La carte va dans la rainure:

1S0z

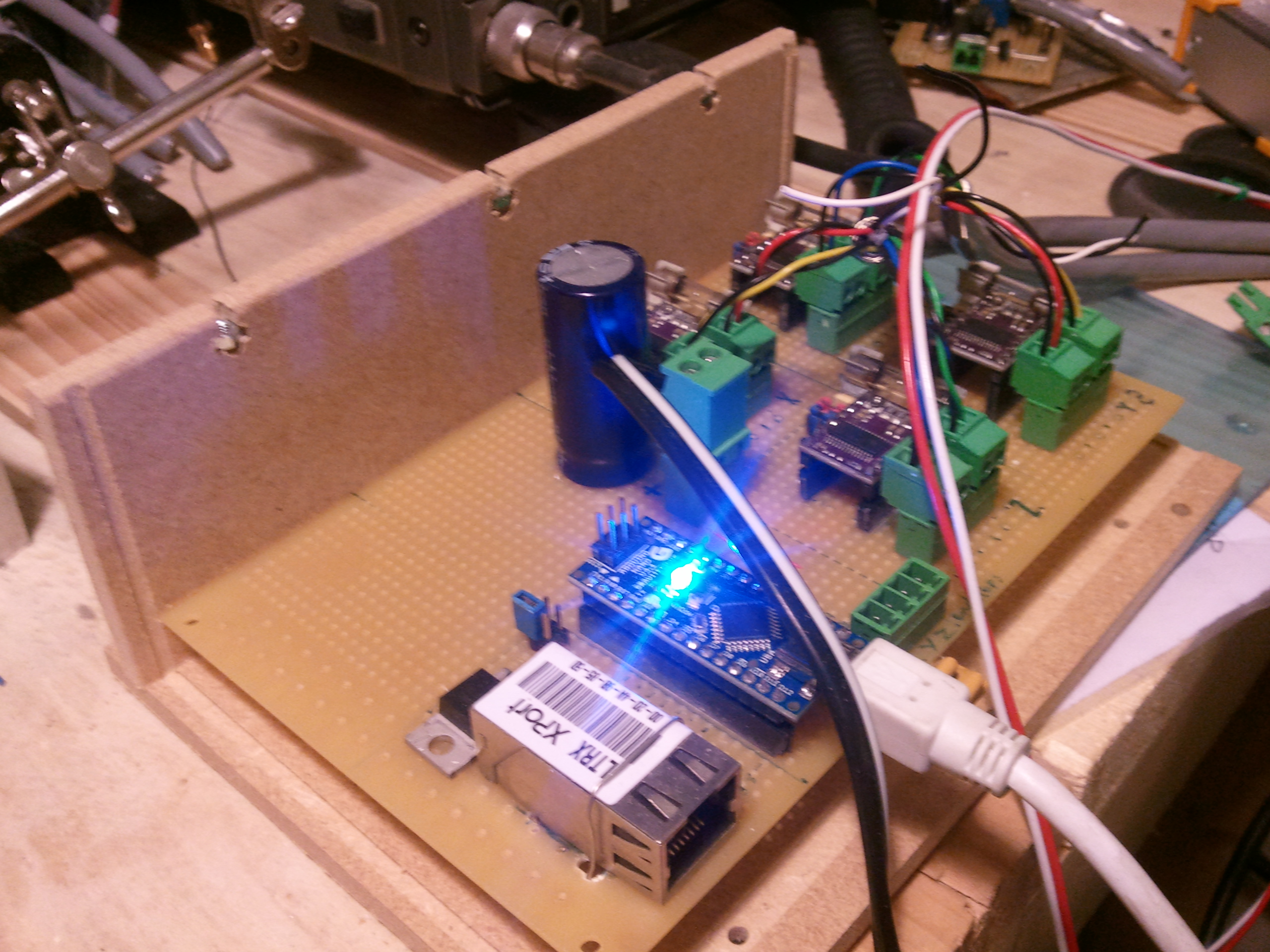

ça fait très plaisir de voir les bits se transformer en atomes, autrement dit d'obtenir un objet tel que je l'ai conçu, au millimètre près smile
Le 02/11/2013 à 18:55
carrément sympa, ça donne envie d'en avoir une :- )
Le 02/11/2013 à 19:06
top
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo
Le 02/11/2013 à 19:20
Très joli ! La satisfaction doit être grande en effet. smile
C'est standard ces connecteurs verts ? J'ai travaillé avec les mêmes, je crois, dans des boitiers de télé-transmission de chez Sofrel.
avatar<<< Kernel Extremist©®™ >>>
Feel the power of (int16) !
Le 02/11/2013 à 19:25
Les borniers débrochables ? Oui c'est standard, ça se voit beaucoup sur les appareils et cartes industriels.
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo
Le 02/11/2013 à 19:56
et c'est bien pratique, ceux là c'est de la récup!

Le fabricant "officiel" c'est Phoenix Contact, y'a plein de clones.
Le 02/11/2013 à 20:02
top
Comment as-tu déterminé l'avance ? À la louche ? grin


(L'aspirateur n'a pas l'air commandé numériquement embarrassed)
Le 02/11/2013 à 21:13
à 200 mm/min, je sentais que ça forçait, donc j'ai ralenti grin

normalement y'a des calculs et tout avec la vitesse d'avance, la profondeur de coupe, la vitesse de rotation, le diamètre de la fraise, le nombre de dents, etc)

(j'ai besoin d'un bout de tuyau souple que j'ai pas, pour commander l'aspi numériquement embarrassed)
Le 02/11/2013 à 21:18
Tiens, question, quelle est ta précision ? Parce que c'est le boulot d'une défonceuse de menuiserie que tu fais-là, sauf que j'imagine que t'es carrément plus au poil de couille près ^^
avatar<<< Kernel Extremist©®™ >>>
Feel the power of (int16) !
Le 02/11/2013 à 21:23
c'est exactement une défonceuse grin

la machine a une résolution de 350 pas / mm sur X et Y, et 2560/mm sur Z (à cause du pilotage par vis - c'est pas un avantage)

Maintenant, la précision n'en est pas là, à cause des jeux, des problèmes d'équerrage, etc

donc je sais pas trop, parce que je pense que le 350/mm est faux, je ne l'ai étalonné que sur 10 cm, et avec un double-décimètre, pas avec un pied à coulisse grin. Il faudra que je reprenne ce réglage pour prétendre au poil de couille, théoriquement je peux arriver au centième je pense.

C'est surtout important pour l'impression 3D qui va suivre.
Le 02/11/2013 à 21:35
./9 lol OK
Oui je sais que ça se calcule (j'ai tout oublié grin), c'est bien pour ça que je posais la question.
Le 03/11/2013 à 11:37
Il ne sera pas dit que squalyl n'utilise jamais l'aspirateur cheeky
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca
Le 03/11/2013 à 11:41
qu'est-ce que t'en sais, il a peut-être demandé à sa femme cheeky
avatar
Le 03/11/2013 à 13:57
grin
Le 03/11/2013 à 14:42
SCPCD (./14) :
qu'est-ce que t'en sais, il a peut-être demandé à sa femme cheeky

L'hésitation dans le mouvement, une femme ne serait pas aussi maladroite avec un aspirateur
C'est contribution vous est offerte par l'amicale machiste de yaronet
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca
Le 03/11/2013 à 14:47
hohoho grin
Le 03/11/2013 à 17:11

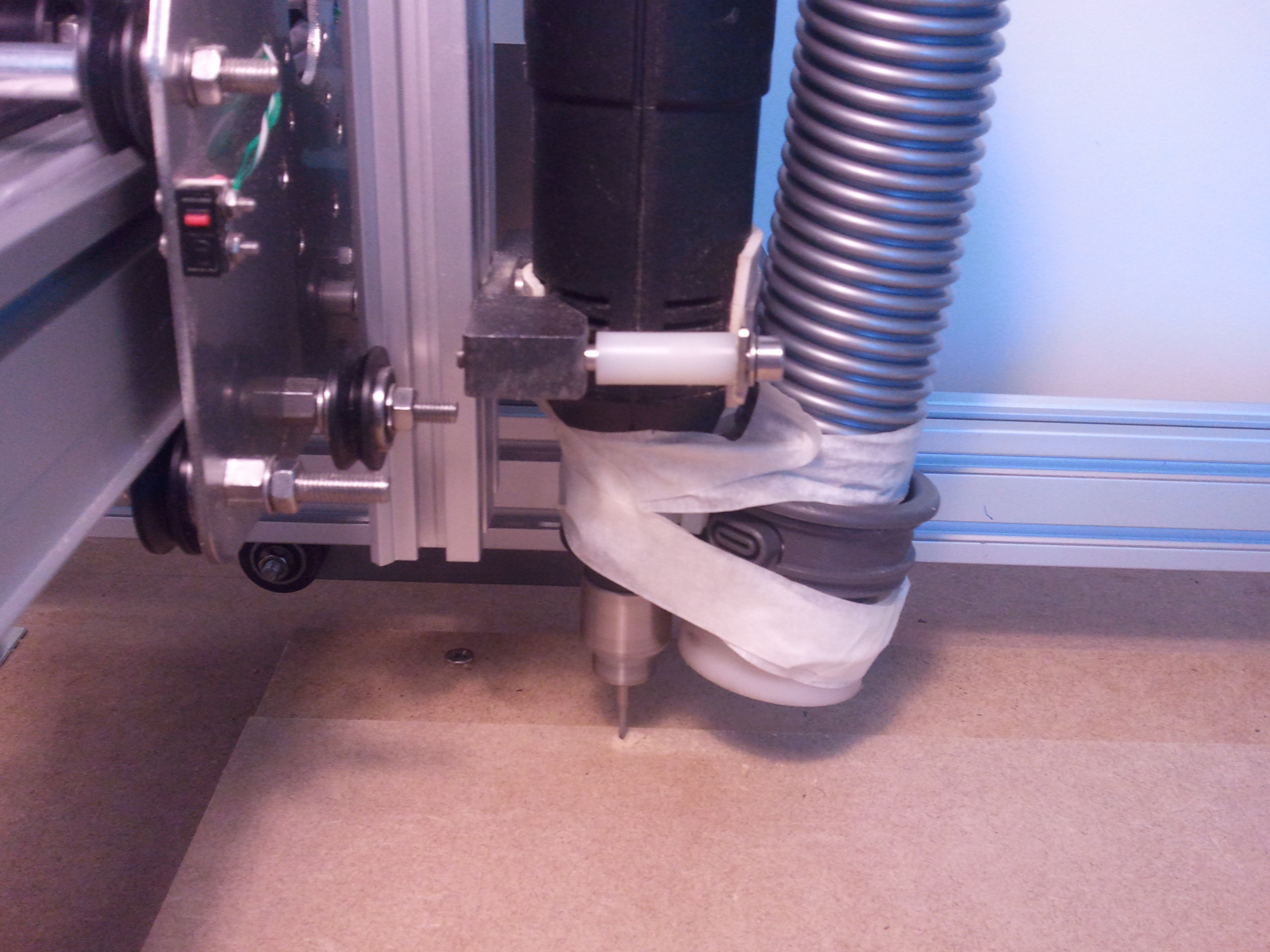

bon ça y est j'ai fait un truc pour l'aspi, parce que y'en avait pour une heure, alors j'allais pas le tenir avec hésitation pendant tout le temps nécessaire trigic

NnDQ
(le magasin de bricolage était fermé, j'ai pas pu avoir de gaine d'électicité embarrassed)

jycH

CfB6

(les images sont 3x plus grandes si vous voulez zoomer)
Le 03/11/2013 à 17:28
Super clean comme boulot top

T'as un outil spécial pour l'emplacmeent de la tête de vis, ou tu fais juste un point avec une fraise plus grande ?
avatar<<< Kernel Extremist©®™ >>>
Feel the power of (int16) !
Le 03/11/2013 à 17:35
faire ça à la machine demanderait un re-positionnement exact après retournement, c'est impossible avec mes moyens actuels. Non, c'est juste un forêt de 6mm manipulé à la main hehe

En fait, je me suis débrouillé pour que toutes les choses à faire soient du même coté, et qu'il ne reste plus que ça. C'était pas vraiment nécessaire, mais ça me permettra d'empiler des boitiers (y'a des petits petits trous sur les cotés)
Le 03/11/2013 à 18:25
\o/
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo
Le 03/11/2013 à 18:54
YEAAAAAHHHH JOLI ! grin
avatar<<< Kernel Extremist©®™ >>>
Feel the power of (int16) !
Le 03/11/2013 à 18:54
love
Le 03/11/2013 à 18:59
À quand la version porte-clé ? happy
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo
Le 03/11/2013 à 19:07
porte clés? hmm pourquoi pas, mais en bois ça risque d'être fragile ^^
Le 03/11/2013 à 19:16
Ça dépend du bois et de l'épaisseur, ça ^^
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo
Le 03/11/2013 à 19:36
pas possible de faire dans de l'alu ?
avatar
Le 03/11/2013 à 19:38
SCPCD: ma perceuse est pas assez puissante, et ça casse les oreilles en appart.

Zero: ouep smile

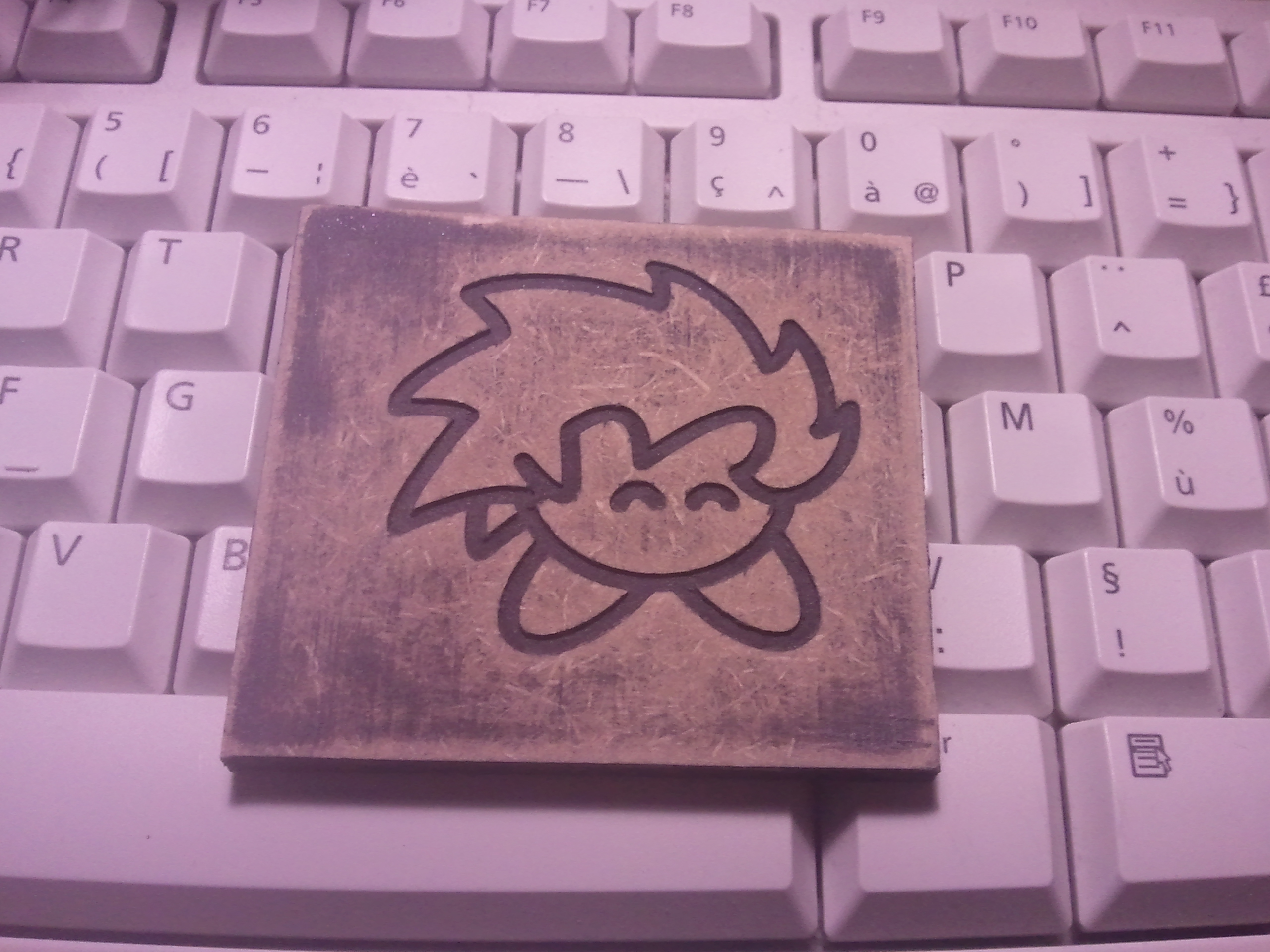

j'ai essayé un truc: peinture noire + papier de verre. Si on ponce mieux, ça peut le faire smile

0nnY
