Feu tricolore usb... - Page 2

Chope la datasheet correspondant à tes transistors

http://www.datasheetdir.com/NXP-BC549C+download mais pas sûr de savoir si la vue est du dessus ou du dessous

j'ai donc : un signal "commande" qui vient de la puce, 5V pour éteint, 0V pour allumé, la masse et le vcc

la led de départ du clavier est alimentée par le 5V de l'usb et le 5V/0V de la puce

je veux juste rempalcer la led par un transistor en mode "relais"

Il te faut des transistors PNP pour ça, vu que c'est inversé.

Le montage est le même que celui du post ./27, tu gardes tels quels les broches du transistors (B C E), sauf qu'il faut inverser masse et 5 volts, et inverser le sens des LEDs.

ok, sauf que j'ai pas de PNP sous la main, féchier.

y'a vraiment pas moyen avc un npn (quitte à ce que la led s'allume en logique inverse) ?

Si, si tu appliques tel quel le schéma du post ./27, ça marchera en logique inverse.

Sinon, y'a moyen que ça s'allume "dans le bon sens" aussi avec que des transistors NPN, mais il en faut 2x plus.

donc on retombe sur le problème de départ, je n'arrive pas à identifier quelle patte fait quoi...

sur ton schéma y'a base, collecteur, neutre, sur la datasheet y'a 1 2 et 3 et une fois le composant dans la main, je ne sais pas quelle est la 1 et quelle est la 3

En gros j'ai trois "signaux" :
- La commande (qui vient de la puce)
- GND
- VCC

un transistor et une LED+résistance en série

c'est pas barbare comme schéma mais j'y suis depuis une heure et demi à tester les combinaisons et j'ai toujours pas trouvé la bonne

à priori, en connectant un bout de la led à vcc, le milieu du transistor à la commande, une extérieure à GND et l'autre extérieure à la led (qui s'allume si je mets direct à gnd sans otucher au transistor) ça devrait être bon, et au pire j'inverse les deux extérieures... mais ça marche pas

Si ça marche pas :
- les LEDs sont à l'envers
- tu as cramé le transistor en faisant les essais. Dans le doute, prends-en un autre et met une résistance en série avec la base (~ 1 kohm, c'est pas très critique)

Oh j'oubliais une possibilité : essaie en rajoutant une résistance de quelques kiloohms entre la commande et le +5 V

donc le plus "proche" de l'effet attendu, c'est B sur la commande, E sur la masse et C sur la led, mais ça n'a pas la même patate que branché en direct... je comprends pas...

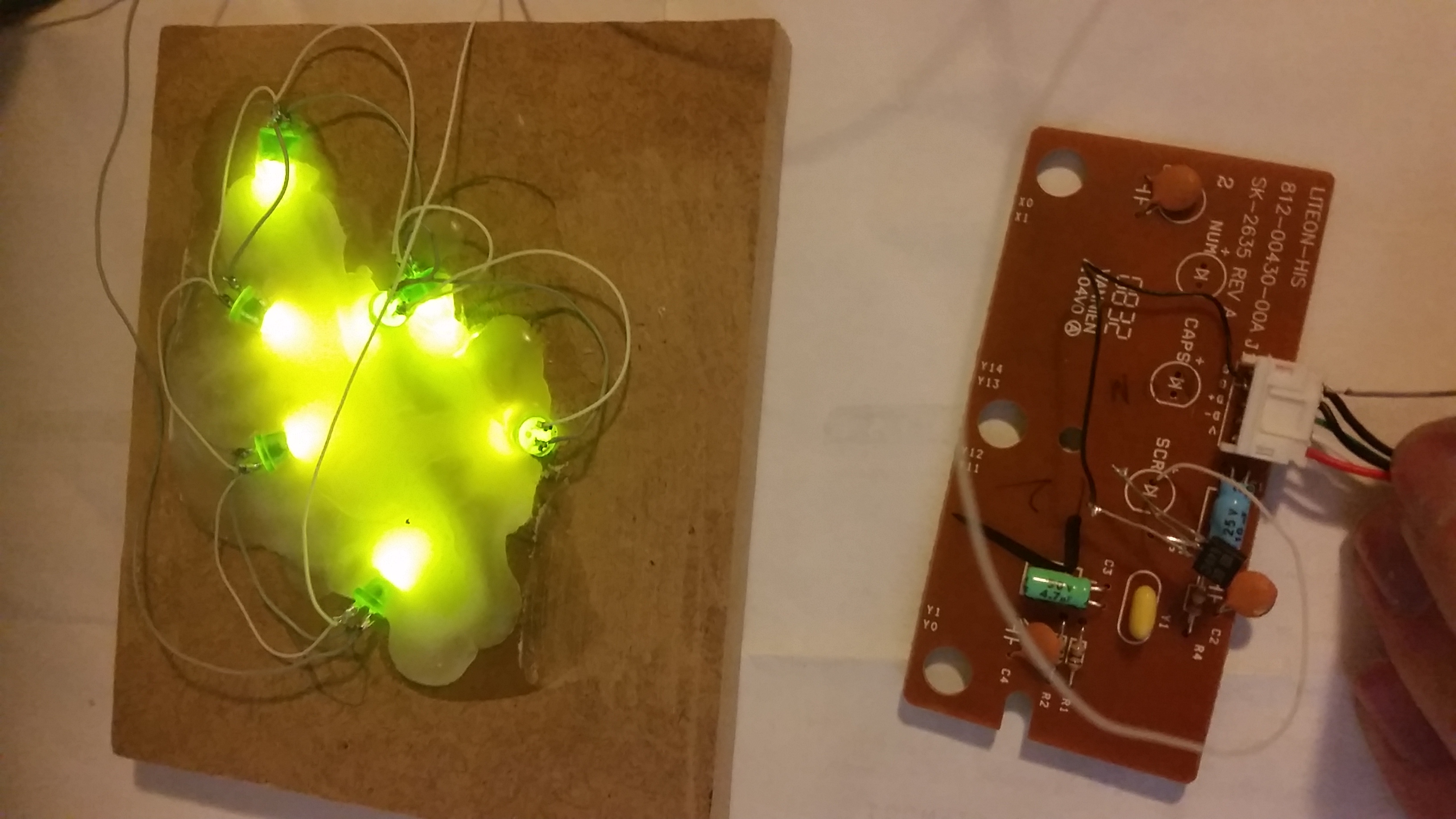

Fichier joint : Fichier joint : Fichier joint :

Essaie le truc en ./44.

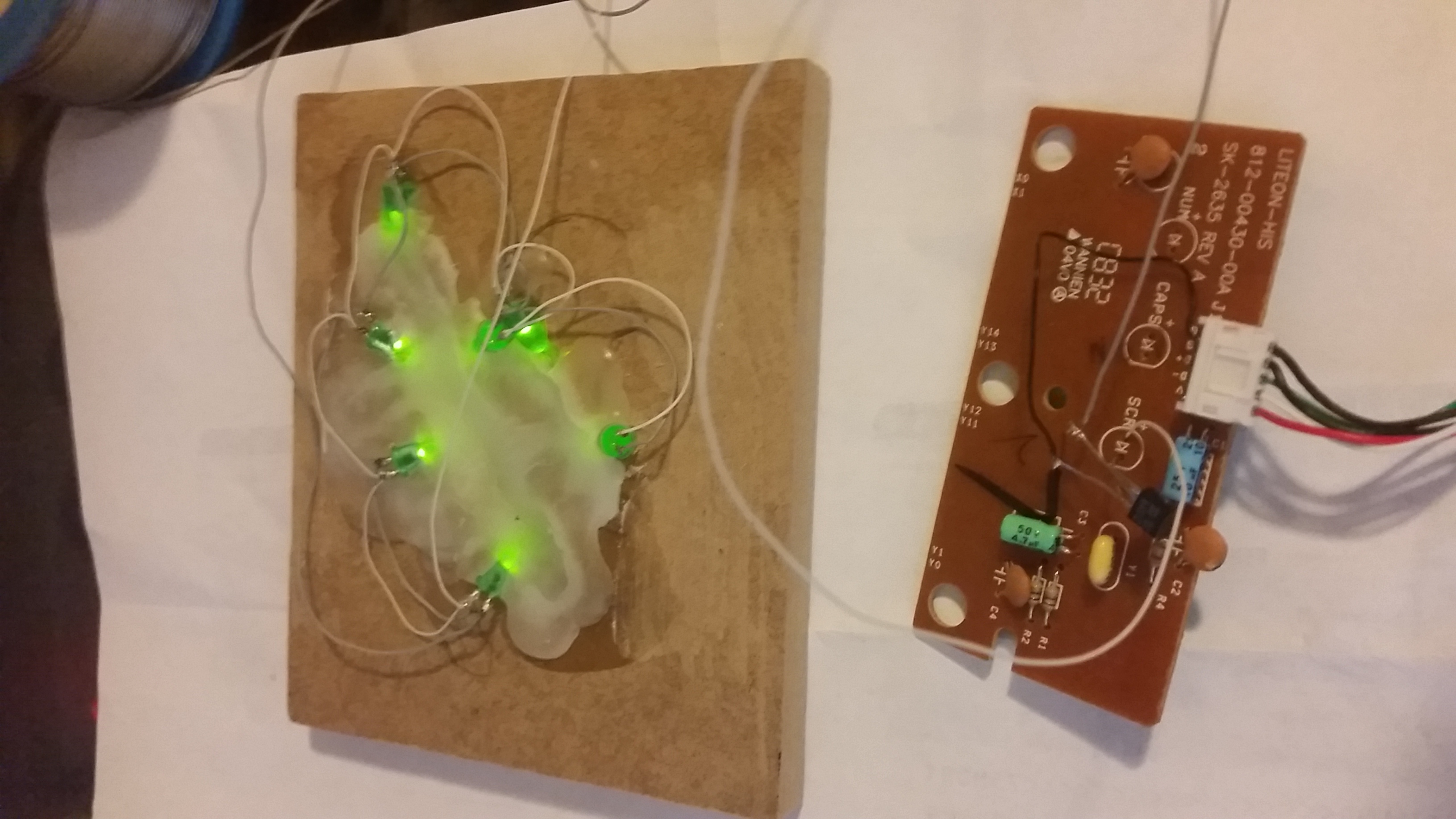

1.5k => idem que la photo du milieu, ça marche mais ça ne "brille" pas

T'as une résistance de combien en série avec les LEDs ?

zéro ohms

C'est assez normal que ça marche mal alors, et même si ça marchait tes LEDs finiraient par cramer assez vite : en branchant en direct entre 5V et la masse, tu dois être largement au-dessus du courant normal (tu peux mesurer en mode ampèremètre si tu veux en avoir le cœur net).

Si tu veux un truc qui brille vraiment fort, il te faut des LEDs haute luminosité.

sinon faut baisser la R de base du transistor. je pense quil ne sature pas. sinon jai deja bousille des 2n2222 en oubliant la R de base...

Y'a pas de résistance de base rajoutée d'après la photo, donc le courant doit être limité à celui des LEDs d'origine, donc ~10 mA. Ça devrait suffire, et de toute façon je doute que le circuit intégré puisse sortir davantage.

Je crois plutôt que le courant total à driver est trop important (et changer le transistor ne résoudra que temporairement le problème : c'est les LEDs qui vont claquer)
