Hello,
J'ai un projet dans la tête (ouais, c'est juste un projet, donc ça ne va pas très loin pour l'instant ) et j'aimerais savoir s'il existe déjà une base sur laquelle travailler, mais je ne sais pas que chercher...
Ce serait d'avoir un pupitre de commande électro mécanique (dominos, boutons poussoirs, interrupteurs...) avec soit sur l'objet à appuyer soit an dessous une légende facilement modifiable par le biais d'un écran LED, LCD, whatever.
L'objectif serait de pouvoir piloter l'affichage en MIDI, et de recevoir (toujours en MIDI) les appuis/libérations. Concrètement, ce serait pour enclencher des registres d'orgues en MIDI, de la même façon que sur une console traditionnelle, mais avec des jeux pouvant être différents suivant les sons chargés.
Vous me suivez ?

(Si les commandes peuvent être motorisées en plus, c'est encore mieux, sauf si les boutons poussoirs reviennent à leur place et qu'on peut simplement jouer sur un changement de couleur/de luminosité)

Je comprends bien le principe (grosso-modo la même chose qu'une surface de contrôle MIDI classique), mais physiquement je ne vois pas trop à quoi ça pourrait ressembler, tu pourrais faire un dessin ?

Ok, mais mes skills sont assez proches de celles de vince en matière de Paint-o-logie

Nil (./4) :
Ok, mais mes skills sont assez proches de celles de vince en matière de Paint-o-logie

Ne sous estimes pas mes paint-skills !

Bon, finalement j'ai fait ça avec un outil moins tendu pour moi ^^

J'imagine un truc un peu comme ça http://www.artlebedev.com/optimus/upravlator/ mais je m'en fiche que ce soit design, et je peux très bien me contenter de choses plus simples (par contre, il me faut pas mal de boutons, et que ce soit stable).
Les boutons n'ont pas forcément à porter le LCD, on peut très bien avoir un ruban LCD surmonté de boutons (porteurs de LED pour indiquer qu'ils sont on ou off, comme sur une surface de contrôle).

Je pourrais imaginer un truc plus organistique, avec des tirants de registres ou des dominos, mais je doute qu'on trouve ça de série, et je n'ai pas le courage d'imaginer faire du homemade

Nil (./1) :
commande électro mécanique (dominos

??

on fera avec

Une console à dominos, c'est ça : (et encore, là ce sont des dominos à ressort, pas de vrais dominos à bascule ; pour un exemple de dominos à bascule, cf )
Historiquement, on a des tirants de registres comme ça : - ou dans leur version plus ancienne
Des pistons pour les pieds : (mais on a aussi de cuillères qui ont le même rôle)
Et il y a plein d'autres systèmes (pédales de crescendo, pédales d'expression, etc.) comme


Chaque époque, avec sa technologie, ses choix esthétiques, artistiques, etc. a ses variantes (aujourd'hui, il y a même des écrans LCD, mais c'est vraiment pourri, c'est important à mes yeux d'avoir un contact physique pour éviter de taper à côté !)

Punaise, chez NKKSwitches 50€ LE bouton (et avec toute l'électronique à faire) http://www.digikey.fr/product-detail/fr/nkk-switches/IS15BBFP4RGB/360-3372-ND/5056752
Je crois que ça va rester un projet, en fait

Il faut vraiment du mécanique ? une tablette ne peut pas faire l'affaire ?

sinon, en déjà tout fait y'a ce genre de trucs : http://www.directindustry.fr/prod/esterline-interface-technologies/product-54730-422716.html

Bon, bah a priori la concurrence est dans les mêmes tarifs...
Du coup, si je veux faire quelque chose d'approchant à un tarif bien inférieur, il faudrait que j'invente un système de protection transparente avec des rebonds en surface et qui se mette par-dessus un écran tactile classique...

vince > je veux avoir une sensation au toucher, ou au moins que chaque élément soit physiquement séparé des autres pour éviter le doigt qui dérape... d'où l'idée d'un masque à place par-dessus un écran tactile, mais je ne sais pas si ça existe déjà où s'il faudrait le fabriquer (j'aimerais éviter la méthode Nhut avec du chatterton et un bout de carton )

Sinon, si tu pars sur un bouton+écran (séparés), au lieu de l'OLED (11-15 euros pour un 1.5" de diagonale) tu peux peut être envisager l'e-ink...

Eventuellement, mais bon, l'idéal serait d'avoir un produit déjà monté, j'ai pas assez de skills en électronique (ni de patience), quitte à utiliser un outil comme MidiMan pour faire la conversion soft des signaux MIDI.

(Ou alors je vois avec le MIT : https://www.technologyreview.com/s/413274/touch-screens-with-pop-up-buttons/ )

Sinon je peux essayer avec un truc à la Nhut, en achetant des protections pour écran tactile et en remplissant certaines parties avec un gel qui ne nuirait pas à la conductivité... reste à trouver lequel...

edit : ça a l'air pas mal, ça, mais c'est juste un prototype

L'encre électronique a un temps de rafraîchissement non négligeable. Si c'est juste pour indiquer le nom du bouton, c'est pas grave (sauf si la fonction des boutons peut changer en cours de jeu ?). Si c'est pour indiquer l'état du bouton (on / off), c'est embêtant.

Si tu veux du pas cher, une solution serait des écrans LCD en longueur comme ça, placés au-dessus des rangées de boutons :


Le masque pour écran tactile c'est pas bête du tout, ça se fabrique facilement dans n'importe quel fab lab (il suffit de faire passer une plaque de plastique dans une fraiseuse numérique). Mais comparé à un bouton, l'ergonomie est quand même bien moins bonne.

Zerosquare (./18) :
Le masque pour écran tactile c'est pas bête du tout, ça se fabrique facilement dans n'importe quel fab lab (il suffit de faire passer une plaque de plastique dans une fraiseuse numérique). Mais comparé à un bouton, l'ergonomie est quand même bien moins bonne.

Tout à fait d'accord ! C'est pour ça que j'imaginais un truc avec un gel emprisonné, ça ne fait pas tout à fait comme un bouton, mais on peut avoir la sensation de surface irrégulière. Mais c'est un coup à bien se faire chier pour trouver la bonne façon de faire
Sinon pas mal l'idée du LCD en longueur (après, ça veut quand-même dire du coup tout un travail pour la conversion du signal).

Pour que ton idée de gel fonctionne, il faut que ce qui contient le gel soit conducteur aussi, de même que la partie que tu touches avec le doigt (si ce n'est pas la même). Dans la vidéo que tu as postée, le capuchon noir est probablement en graphite (ou en est recouvert).

Nil -> ok, merci, j'ai eu peur quelques secondes, t'immaginant visser des fils à la volée pour sélectionner les jeux

Zerosquare (./18) :
il suffit de faire passer une plaque de plastique dans une fraiseuse numérique

Ou sous une perceuse à colonne sur laquelle on met une fraise et non un traditionnel foret. Je dis ça parce que c'est quand même plus simple à trouver et à faire fonctionner

Y'a quelques années j'aurais été de ton avis, mais ces dernières années, les fab labs ont poussé comme des champignons un peu partout. Du coup, ça peut être plus simple de faire une découpe numérique depuis un fichier CAO (une grille, c'est facile à faire avec un logiciel de dessin vectoriel) que de le faire à la main, surtout que le plexi est casse-pieds à travailler vu qu'il a tendance à fondre.

Ok ok, ça dépend où l'on a des facilités, quoi. Je pensais pas que la CN était si accessible maitnenant.

Ceci dit ta remarque est quand même pertinente, si ça tombe Nil habite dans un coin paumé de cambrousse où il n'y a rien ^^

Oui, c'est en partie pour ça que je ne sais pas si c'est facilement réalisable...

En fait, j'imagine un principe comme ça (tous droits réservés, évidemment, je ne voudrais pas que Nhut me pique l'idée ) :

Sinon tu as ca comme option:

http://www.screenkeys.com/prod_lc_series.shtml

C'est super ! (et marche bien!)

J'en avais tout un stock sous la main dans du matos rackable, pret a eter hacké mais je n'y ai plus acces

Nil : bon courage pour donner la forme qu'il faut au film, éviter que le gel ne coule ou fuie, et en trouver qui reprenne sa forme comme il faut après avoir été pressé ^^

(c'est à tester mais ça me semble difficile en pratique)

et sinon, une grille "masque" avec des interrupteurs en plexi posé devant un écran :

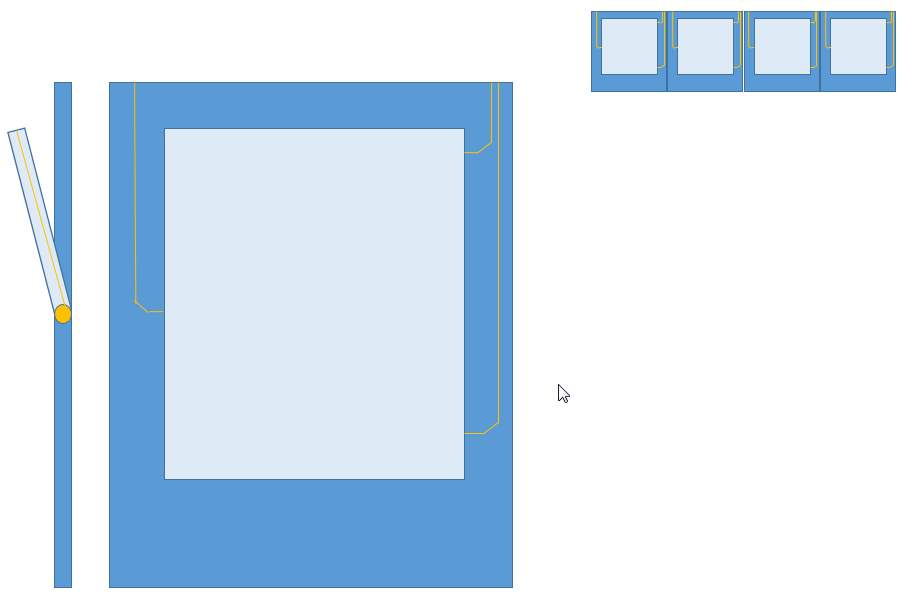

la "grille" permet de faire passer les fils du contact électrique (opaque) la position du bouton fait le contact avec le fil du haut ou celui du bas... derrière ta logique chnge l'affichage à l'écran en fonction de la position du bouton

- les CN ne sont PAS dispo dans les fablabs (trop dangereux et compliqué t'imagines? et c'est pas MIT fablab © charté compliant)

- un masque dans du plexi ca se coupe largement mieux a la découpe laser chinoise standard de faplab

(NOTRE découpeuse laser prend 15mm de sapin)

sinon why not imprimer des boutons en 3d?

CN?
