Salut,
J'ai un pistolet stroboscopique qui marchait, et qui ne marche plus vraiment (et un autre qui ne marche pas du tout, mais ça méritera un autre topic tripo)
Concernant celui qui fonctionne par intermittence, il est presque neuf, mais c'est du matériel du genre chinois bas de gamme.
Je l'ai ouvert et j'ai jeté un oeil rapidement, n'y connaissant rien j'ai regardé si l'interrupteur fonctionnait (ça a l'air bon trioui) et testé la continuité des résistances et des diodes.
J'ai trouvé une diode suspecte (à mes yeux de noobs) et comme il se trouvait que j'avais justement 499 diodes identiques, je l'ai changée, mais... ça ne change rien cheeky (Du coup je n'en ai plus que 498 tsss)
En fait ce qui me paraissait suspect, c'est que le courant semblait passer dans les deux sens, mais en fait je suppose que le courant passe ailleurs que par la diode directement car une fois déssoudée elle avait l'air normal, et la nouvelle diode soudée se comporte comme l'ancienne quand elle est sur le circuit.

L'espèce de bobine (T1) me semble un peu suspecte car elle a une résistance très faible entre les deux bornes extrêmes, mais bon...
Je vais ajouter une photo de détail la concernant, tiens.

Bref, vu que je ne sais pas quoi faire ou tester d'autre, je viens voir si vous avez des idées cheeky
Je peux tester quoi et comment ?
Merci d'avance cheeky

lI0S

MTqU

KPkH

RT8m

buqM


PS : désolé pour la balance des blancs embarrassed

2

Bon déjà :
attention Ne pas tester sous tension, ce genre de circuit utilise des impulsions haute tension, ça peut être dangereux.
Décharger le gros condensateur noir avant d'y toucher.


Pen^2 (./1) :
J'ai trouvé une diode suspecte (à mes yeux de noobs) et comme il se trouvait que j'avais justement 499 diodes identiques, je l'ai changée, mais... ça ne change rien cheeky (Du coup je n'en ai plus que 498 tsss)
C'était pas des 1N4148 que t'avais ? (des petites diodes orange avec un boîtier en verre)
Ce sont des diodes de signaux, pas des diodes de puissance comme celles de ton PCB (boîtier en plastique noir, plus gros). Même si ça avait marché, ça n'aurait sans doute pas fait long feu tongue

Pen^2 (./1) :
En fait ce qui me paraissait suspect, c'est que le courant semblait passer dans les deux sens, mais en fait je suppose que le courant passe ailleurs que par la diode directement car une fois déssoudée elle avait l'air normal, et la nouvelle diode soudée se comporte comme l'ancienne quand elle est sur le circuit.
Pour tester les diodes et les résistances, il faut dessouder une des deux broches, pour que le reste du circuit ne fausse pas la mesure.

Pen^2 (./1) :
L'espèce de bobine (T1) me semble un peu suspecte car elle a une résistance très faible entre les deux bornes extrêmes, mais bon...
C'est normal : une bobine, c'est... du fil grin
Donc résistance très faible quand tu testes à l'ohmmètre. C'est bon signe, ça veut dire que le fil n'est pas coupé.

Pen^2 (./1) :
Bref, vu que je ne sais pas quoi faire ou tester d'autre, je viens voir si vous avez des idées cheeky
Je peux tester quoi et comment ?
Dur à dire sans retracer le schéma... Faudra que je regarde.
C'est peut-être simplement le tube qui est mort, ou le circuit qui est pourri, ou les deux :/
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

3

Merciiiiiiiii ! happy

Zerosquare (./2) :
Bon déjà :
attention Ne pas tester sous tension, ce genre de circuit utilise des impulsions haute tension, ça peut être dangereux.
Décharger le gros condensateur noir avant d'y toucher.
Oui merci, c'était hors tension effectivement.
Ça se décharge comment d'ailleurs ? Il suffit de connecter les bornes avec un tournevis par exemple, si ma mémoire est bonne ?
Pour tout dire je n'ai rien fait de spécial, là... #trihum# (j'ai dû actionner la gâchette plein de fois, par contre)

Zerosquare (./2) :
C'était pas des 1N4148 que t'avais ? (des petites diodes orange avec un boîtier en verre)
Oué, si, c'est ça grin

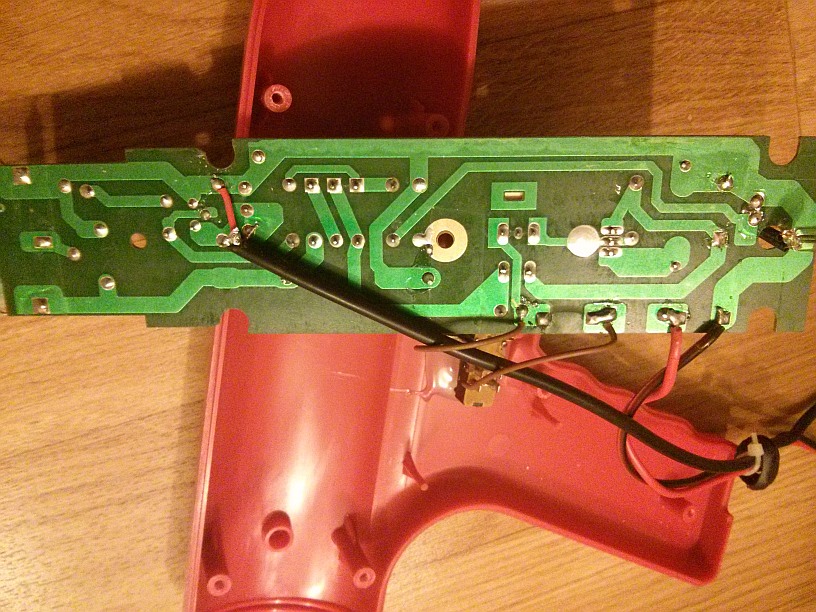

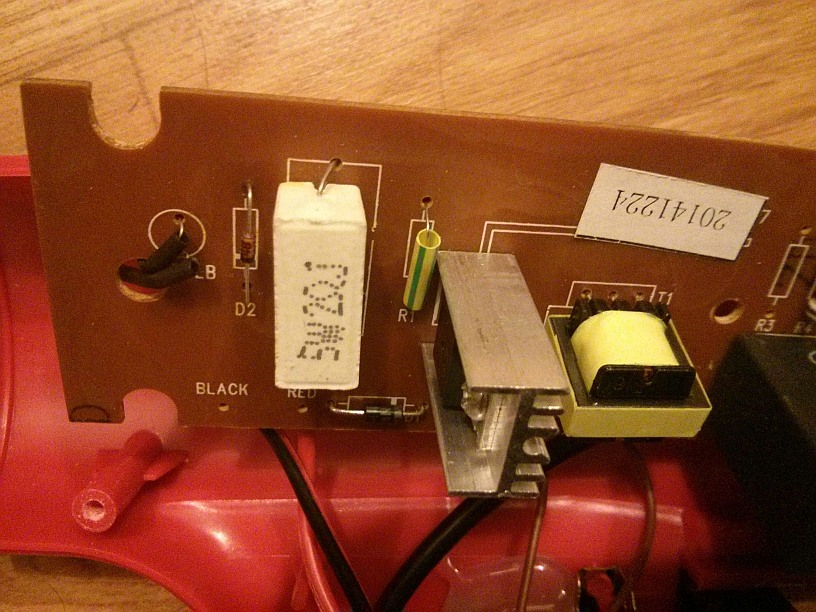

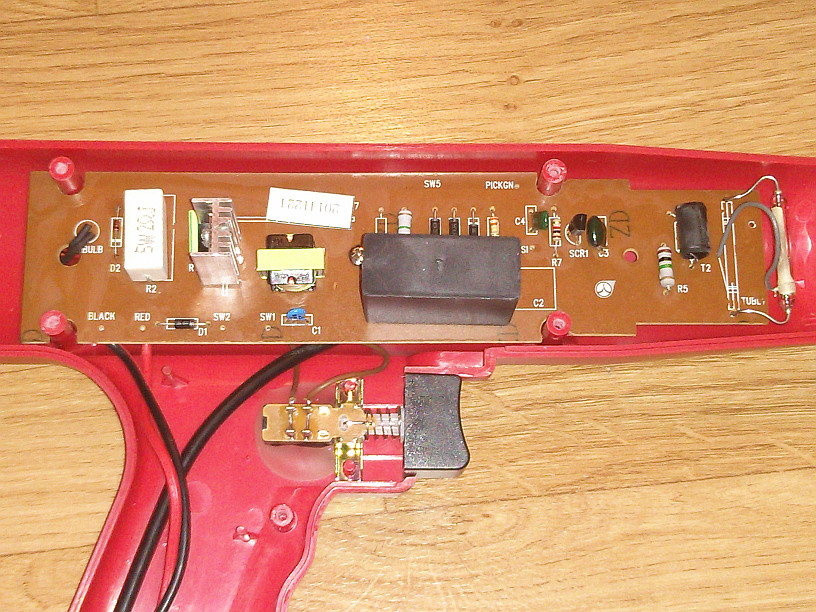

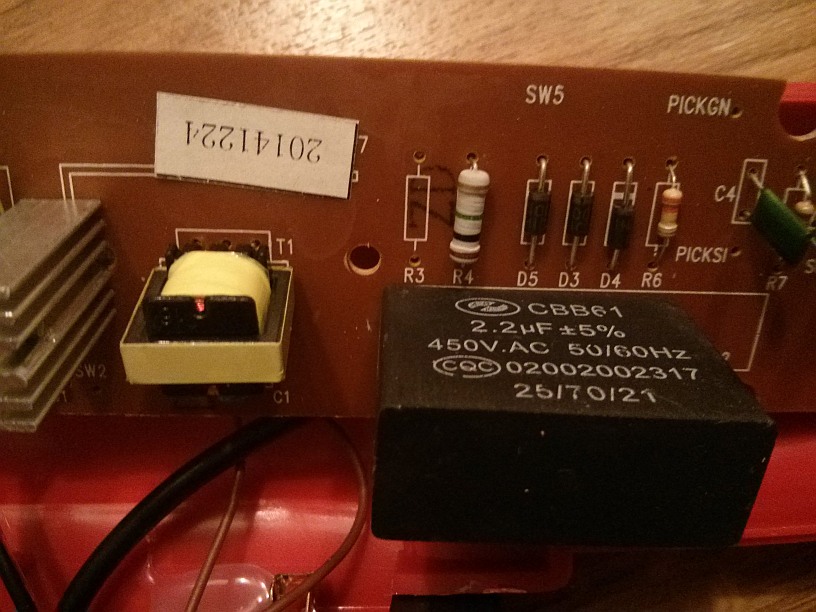

En fait celle qui me semblait suspecte était celle tout à gauche sur les deux premières photos (D2). Déjà de loin ça ressemblait, à la loupe je n'ai pas vu de différence et j'ai pu lire 4148 dans les deux cas, j'en ai conclu que j'avais exactement les bonnes. Je n'aurais pas osé changer les autres sans demander hehe

Zerosquare (./2) :
Pour tester les diodes et les résistances, il faut dessouder une des deux broches, pour que le reste du circuit ne fausse pas la mesure.
Oué merci, ça confirme mes soupçons, c'est un peu logique, en fait grin

Zerosquare (./2) :
C'est normal : une bobine, c'est... du fil grin
grin
Nan mais vu faible section et la longueur du fil je pensais que ça finissait par avoir une résistance non négligeable ?
Zerosquare (./2) :
Donc résistance très faible quand tu testes à l'ohmmètre. C'est bon signe, ça veut dire que le fil n'est pas coupé.
hehe

Zerosquare (./2) :
Dur à dire sans retracer le schéma... Faudra que je regarde.
N'y passe pas trop de temps, ça doit coûter moins de 20 euros, donc bon... !

Zerosquare (./2) :
C'est peut-être simplement le tube qui est mort, ou le circuit qui est pourri, ou les deux :/

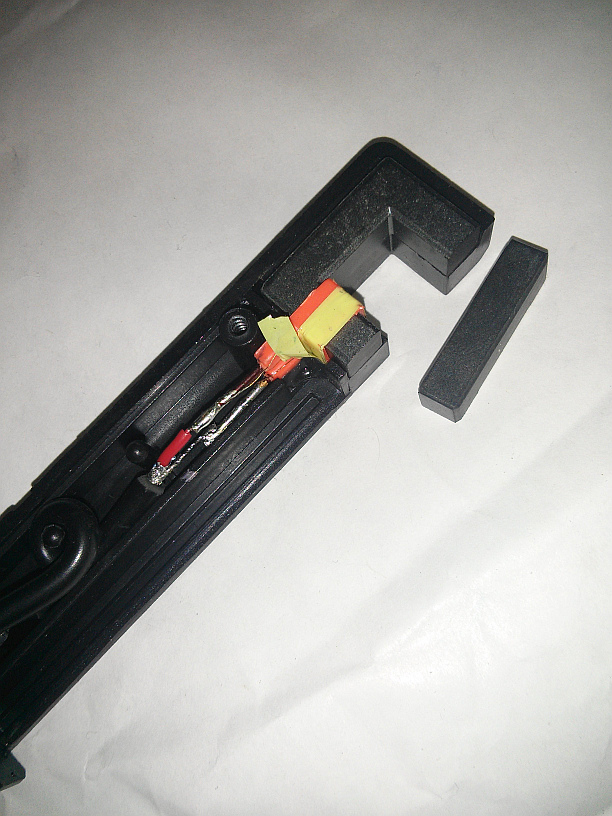

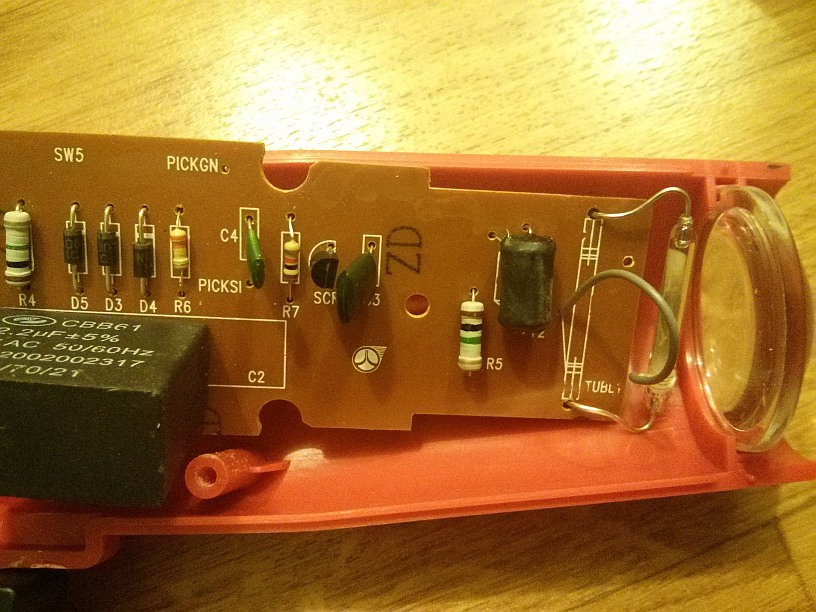

A priori le tube doit être bon (au moins partiellement si c'est possible ? grin), car comme je l'ai dit ça marche (marchait ?) par intermittence. En fait, vu que rien n'a l'air spécialement brulé à l'intérieur, ça pourrait être la partie commande (ie le capteur ampérimétrique (?)) qui se positionne sur le fil de bougie, non ? Vu de loin ça a l'air propre, c'est une ferrite qui s'ouvre pour faire passer le fil HT de la bougie, et avec un enroulement sur la ferrite. Les soudures semblent correctes, mais j'avoue que je n'ai pas testé la continuité de ce fil là. Au passage il y a un seul fil (le rouge), avec le retour de la l'enroulement autour de la ferrite qui passe par le blindage du fil rouge cheeky
Ça sort quel type de signal ce fil là (le rouge+son blindage) ? Je peux lui fournir un petit voltage pour voir si ça déclenche le tube ?

ifil

4

Pen^2 (./3) :
Ça se décharge comment d'ailleurs ? Il suffit de connecter les bornes avec un tournevis par exemple, si ma mémoire est bonne ?
Oui ça suffira. C'est pas idéal à cause du pic de courant que ça génère, mais vu la faible capacité et le fait que tu vas pas le faire 50 fois, je pense que ça n'est pas la peine de s'embêter à faire un truc plus évolué.

Pen^2 (./3) :
Nan mais vu faible section et la longueur du fil je pensais que ça finissait par avoir une résistance non négligeable ?
Effectivement ça joue, mais le cuivre reste un bon conducteur, donc il n'y a rien d'anormal à mesurer une résistance faible.

Pen^2 (./3) :
A priori le tube doit être bon (au moins partiellement si c'est possible ? grin), car comme je l'ai dit ça marche (marchait ?) par intermittence. En fait, vu que rien n'a l'air spécialement brulé à l'intérieur, ça pourrait être la partie commande (ie le capteur ampérimétrique (?)) qui se positionne sur le fil de bougie, non ? Vu de loin ça a l'air propre, c'est une ferrite qui s'ouvre pour faire passer le fil HT de la bougie, et avec un enroulement sur la ferrite. Les soudures semblent correctes, mais j'avoue que je n'ai pas testé la continuité de ce fil là. Au passage il y a un seul fil (le rouge), avec le retour de la l'enroulement autour de la ferrite qui passe par le blindage du fil rouge cheeky
Ça sort quel type de signal ce fil là (le rouge+son blindage) ? Je peux lui fournir un petit voltage pour voir si ça déclenche le tube ?
Oui ça peut venir du capteur aussi.
Ça peut détecter une tension ou un courant, dans le doute je te recommande de commencer par tester avec un aimant à proximité du capteur (il faut l'approcher ou l'écarter brusquement pour générer une impulsion).

(et sinon, c'est normal de marcher par intermittence pour un stroboscope, c'est à ça que ça sert embarrassed)
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

5

Pen^2 (./1) :
Concernant celui qui fonctionne par intermittence,
Zerosquare (./4) :
(et sinon, c'est normal de marcher par intermittence pour un stroboscope, c'est à ça que ça sert embarrassed)
Mince, 0² m'a piqué ma vanne (du coup j'ai plus rien à dire sur le sujet sad )
