Zerosquare (./29) :
Nhut > je pense pas qu'un condensateur ait grillé suite à une surcharge. Je regarderais plutôt du côté des transistors qui sont vissés sur les dissipateurs (par exemple Q17 à Q20).

J'ai examiné le bazar: ce sont tous des NCE15TD60BF.

Je vais les remplacer tous les quatre. On verra bien.

Je les ai remplacés tous les quatre, ça ne va pas mieux :/

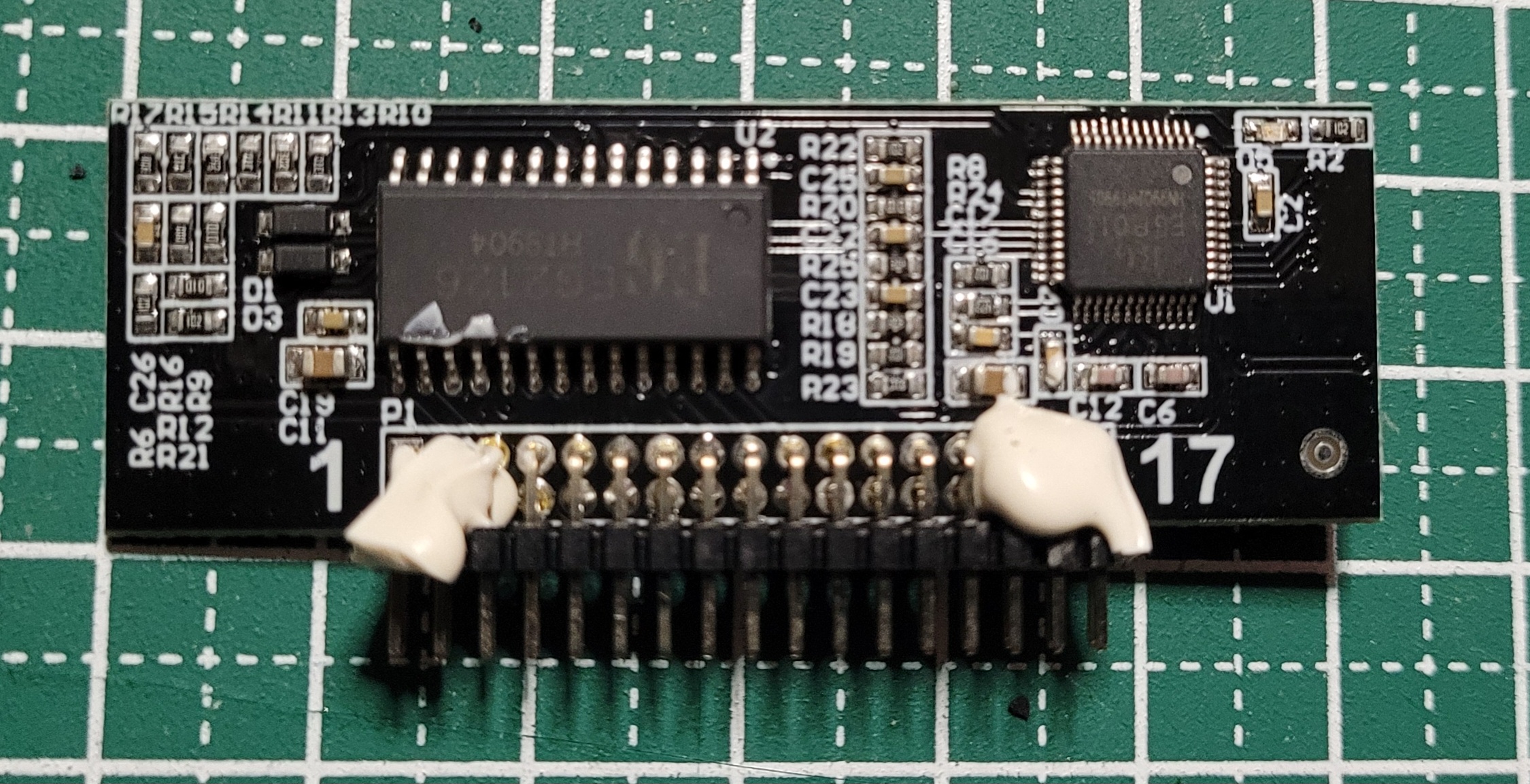

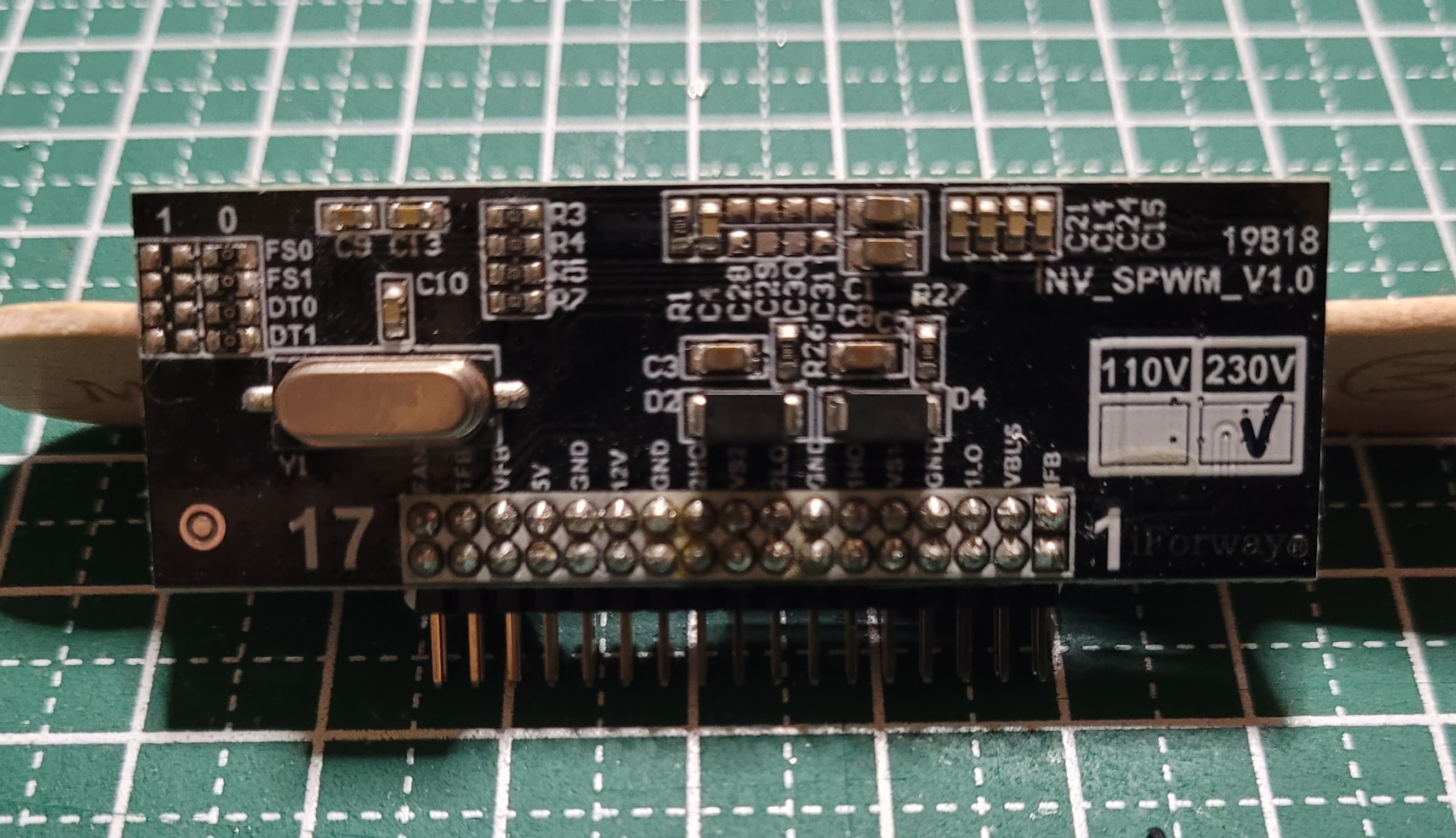

Je ne vois pas quel autre élément remplacer... Voici à tout hasard des photos de la carte-fille:

[img]http://www.mirari.fr/3o89[/img]

[img]http://www.mirari.fr/B2LE[/img]

C'est difficile de dépanner ce genre de matos à distance, désolé

Je mets ici les quelques infos que j'ai pu trouver, au cas où ça serve un jour.

C'est apparemment un rebranding de l'onduleur iForway PS500.

Les fiches techniques (en chinois) des composants principaux de la petite carte amovible : EG8011, EG2126.
Et un schéma de référence qui est probablement très similaire (ou identique ?) à celui de celle-ci : EGS003.

Le PCB principal est beaucoup plus complexe que celui montré sur le schéma de référence, avec un transformateur et pas mal de transistors et de diodes supplémentaires, plus quelques circuits intégrés.

Quelques photos supplémentaires de l'intérieur :

Ton astuce de mettre une couche de vernis à ongles sur le câble de la spirale fonctionne: ma batterie reprend du service!

Merciii

Sérieux ?! J'aurais pas cru, c'était vraiment en désespoir de cause

Visiblement le problème venait vraiment de cette bobine dont l'isolant avait foutu le camp. Il a suffit d'en remettre une couche pour que ça reparte comme en 40

Pour l'instant je n'ai testé qu'avec une petite lampe de bureau mais c'est déjà très encourageant Je réessaie avec un appareil plus gros (type console de salon et télé) avant remontage.

Bon ça marche, ma PS3 Slim (80 W environ) tourne sur batterie depuis 50 minutes et aucun signe de faiblesse, je suis très très satisfait

Je pense que quand j'avais surchargé ma batterie la bobine en question a tellement chauffé que l'isolant a fondu, découvrant certaines parties ce qui entraînait des micro-arcs électriques ce qui mettait la batterie en mode sécurité. Par contre maintenant ça sent un peu l'acétone

Enfin voilà, je suis content

bonne nouvelle ^^

Je vais me choper ceci à petit prix:




Batterie au plomb 12V 5Ah.
Panneau solaire 16W pour la recharge (se fait aussi sur secteur).
5 sorties 12V pour 60W de puissance totale. 4 d'entre elles sont pour des appareils peu gourmands, la dernière est un peu plus costaude (ventilateur, téléviseur de maximum 17 pouces).
2 prises USB, une de 2A, l'autre de 1A.
4 ampoules de 12V sont fournies (pour justement être branchées sur les prises faibles).

Cet appareil cible principalement les ménages défavorisés des pays en voie de développement, qui peuvent pour un prix abordable avoir accès à l'éclairage et avoir un peu d'électricité gratuite pour la nuit recharger leurs téléphones.

Sous nos latitudes ce serait plutôt pour un abri de jardin, le camping et les chipoteurs comme moi

Perso je vais considérer cet appareil comme un gros Powerbank solaire, dans un premier temps. Ensuite on verra, mais cette sortie 12V me semble intéressante.
Je pourrais bricoler une alimentation USB pour la Famicom et utiliser un téléviseur de camping 12V (voire utiliser le mini-moniteur LCD que j'avais apporté à la RGC 2025), ça me fera un setup portable

Tiens m'en faudrait une comme ça pour pouvoir me servir du sèche cheveux dans la salle de bains

Même si tu trouves un sèche-cheveux en 12 V, avec seulement 60 W ça risque d'être un peu long

Ah merde. Je corrige.

Tiens m'en faudrait vingt comme ça, montées en parallèle, pour pouvoir me servir du sèche cheveux dans la salle de bains

J'y pense, une autre utilisation possible dans les pays émergents c'est éclairage pour vendeur de rue.

Ces personnes montent des stands de vente sur les trottoirs et doivent bien s'éclairer pour pouvoir exercer leurs activités quand le soleil se couche et que l'éclairage public est insuffisant.



Alors rapide calcul.

60W de puissance totale. Les quatre ampoules branchées sur les prises "faibles" font 5W chacune. L'un des USB fait 2A (10W donc) et l'autre 1A (5W), la dernière prise "puissante" peut donc fournir aux alentours de 25W maximum.

ça concorde avec la puissance requise par les téléviseurs de camping de 17 pouces, qui prennent en entrée jusqu'à 2A à 12V.

Avec la petite batterie 12V de 5Ah, on peut espérer au maximum 2 heures de télé. C'est pas si mal en vrai

Je pense pas que toutes les télés demandent tant que ça ceci dit. À mon avis ça doit être plus proche de 10 watts en général, de ce que je me rappelle du petit écran que j'avais pour mon PC.
