Ah oui, au temps pour moi, j'avais pas lu au dessus
Personne a tenté le touchscreen ?

Expédition à partir de lundi

J'ai des idées d'extension pour mon ORIC Atmos, pour le rendre compatible avec le Téléstrat... qui avait justement un port souris compatible Amiga/Atari... si un jour je le fait j'aurai certainement aussi un connecteur PS/2

Bonjour,
Mise à jour de mon site web avec toutes les infos sur cet adaptateur : http://pulkomandy.ath.cx
A surveiller d'un oeuil attentif pour d'autres montages du même genre...

Bon, deux petites choses :
D'abord, serait-il possible que quelqu'un essaie un de mes adaptateurs sur un ST, avec une souris usb optique, du genre avec des dels qui clignotent de toutes les couleurs dedans, c'est pour voir si le ST peut fournir assez de courant sur le port souris pour alimenter un engin comme ça. En effet je pensais faire une version avec alimentation externe mais la seule alimentation 5v dans un ST semble être le port cartouche qui n'est pas très facilement utilisable (connecteur non standard). Donc si le port souris du ST pouvait fournir assez de courant pour une souris usb optique avec les gadgets, ça m'arrangerait bien

D'autre part, je pense réaliser d'autres montages pour Atari, et en particulier une cartouche pour le port cartouche, avec un programme de 128k dedans, mais je ne sais pas encore trop quoi y mettre
Des idées ?

Si vous avez d'autres idées d'interfaces à construire, ça peut m'intéresser
Je vais peut-être lancer une série de cartes Eiffel, aussi (un de mes ST n'a pas de clavier), donc là, comme pour l'autre, seulement si j'ai une dizaine de commandes.

un lecteur de cartes SD sur le port Cartouche pour oublier les disquettes ?

Le gros problème d'un truc de ce genre, c'est qu'il faudrait un pilote pour le lecteur en question... à charger depuis une disquette probablement
Mais en effet une solution efficace et fiable pour le stockage de fichiers, c'est une bonne idée. Je n'ai malhereusement jamais trouvé d'infos convaincantes sur les différences entre le ACSI de l'atari et le vrai SCSI. Si quelqu'un peut me trouver ça, ça sera un bon point de départ pour faire une interface vers "autre chose" (à étudier ...), carte SD, disque dur ide, ou toute autre idée tordue
Le satandisk m'a l'air un peu compliqué à construire, je pense pas que mon équipement me permette de souder des pistes aussi fines.

PulkoMandy (./95) :
D'abord, serait-il possible que quelqu'un essaie un de mes adaptateurs sur un ST, avec une souris usb optique, du genre avec des dels qui clignotent de toutes les couleurs dedans, c'est pour voir si le ST peut fournir assez de courant sur le port souris pour alimenter un engin comme ça.

Tous les différents adaptateurs PS/2 pour Atari que je connais n'utilisent que le 5V fourni directement par le port souris, et à ma connaissance personne ne s'est plaint d'avoir des problèmes d'alimentation, même avec des souris optiques.

Y'a aussi ça comme information dans la FAQ de PeST (un adaptateur souris "concurrent") :

Q. Is it safe to use optical mice which draw 125mA, I'm using a TT. Thanks, JH
A. We always look forward to your questions JH :-). We would hazard a guess that 125mA is pushing the limits through an external MSTE/TT keyboard although in all honesty we're not totally sure. Where the original STFM cases are concerned where the keyboard is internal this definitely isn't a problem as PeST was developed with one of these 125mA optical mice in question and has been powered for weeks on end. System wise the TT keyboards are identical in operation to the internal keyboards; same chips, same specification etc. etc. The only thing which would throw a spanner into the works would be the length of the coiled cable, being about 2 metres in length if uncoiled. The PeST does have it's own smoothing capacitor to catch any irratic +5v supply, but at 2 metres that makes us wonder if further smoothing would be required. Where the TT is concerned we're now tempted to suggest with the standard PeST (0.1uF smoothing cap) that a mouse that requires less than 100mA and one which doesn't use heavy sudden draining red leds to light the desk up be used. If anyone is reading this with the intention of using PeST with a TT please let us know when purchasing. The original ST mouse/joystick ports were used at times to supply floppy disk drives, 500mA+, so we know the power is there. It wasn't highly recommended at the time however and was questioned, 1980's, and it's not necessarily recommended now. 100mA is not a huge drain, 500mA is. And since our machines are now 15 years+ old the electrolytic capacitors in the power supplies could ideally be replaced to maintain optimum function, we've all seen how the screen can dim/flicker slightly when the floppy drive is being accessed, that's a struggling power supply That 125mA figure will also be maximum power drain not constant. It is an educated guess. The final recommendation following this short debate is to minimise on mA usage with external keyboards where the +5v supply may be dirty. The other recommendation is to replace the large electrolytic capacitors in your power supply, this is plain good practice.

Salut PulkoMandy,

Moi j'ai une chose à te soumettre:

Ton interface DB9/PS2 me parait bien pour un AMIGA mais pour un ST ou FALCON, le connecteur DB9 presque inaccessible sous le clavier, y connecter l'interface + la souris ma parait extrêmement périlleux.
Ne pourrais-tu prolonger le côté ST par un câble et une fiche ?

Dans ce cas, je serais intéressé de la tester sur mes machines (si tu accepte l'envoi en Belgique et le paiement par virement bancaire).

Oui c'est le gros problème du ST en effet. Construire une rallonge ne pose pas trop de problèmes, en fait une rallonge de cable série pc convient plutot bien.
Par contre, je ne suis pas sur de pouvoir trouver ce type de connecteurs (ceux que j'utilise habituellement ne rentrent bien que si j'enlève le capot en plastique, c'est pas très pro, j'ai pas enfie de commercialiser un truc avec des fils qui dépassent...)
L'envoi en belgique ne me pose pas de problème, par contre il me semble que la poste française coute beaucoup trop cher dès qu'il s'agit d'envois à l'étranger. Le prix de 20 euros comprend l'expédition en france en lettre max, cette formule coute 3 euros. Un envoi à l'étranger coûte au moins 15 euros, si je me souviens bien, ce qui fait que ça devient tout de suite moins intéressant
Sinon, tous les documents nécessaires pour contruire l'interface sont en ligne sur mon site web www.pulkomandy.fluo.net, si un électronicien belge veut en fabriquer quelques uns.
Si quelqu'un peut me proposer une solution pas chère pour envoyer des montages dans toute l'europe, ça m'intéresse

The original ST mouse/joystick ports were used at times to supply floppy disk drives

Exact, j'ai eu pendant un temps un lecteur de d7 externe alimenté par le port souris qui marchait très bien.
Autre avantage, vu que la prise souris était reportée sur le lecteur, fini les manipulations hasardeuses pour brancher un joystick

PulkoMandy (./100) :
Par contre, je ne suis pas sur de pouvoir trouver ce type de connecteurs (ceux que j'utilise habituellement ne rentrent bien que si j'enlève le capot en plastique, c'est pas très pro, j'ai pas enfie de commercialiser un truc avec des fils qui dépassent...)

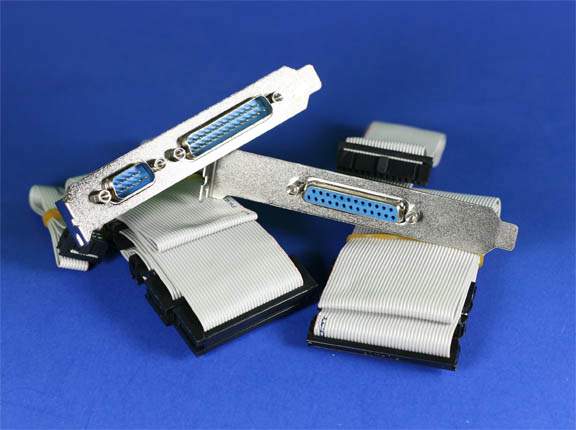

Si tu peux en trouver, les anciens capots de connecteurs de carte série pour PC rentrent tout juste sous les claviers ST/Falcon :

(le capot celui de gauche, au dessus de "Dual DB-9 DB-25 Serial Port")
Il suffit de les dévisser, et de mettre un peu de colle à chaud à l'intérieur pour que ça tienne bien.

Sinon il y a les rallonges pour consoles qui utilisent une Sub-D 9 points (Master System, etc.) qui passent aussi généralement.

PulkoMandy (./100) :
Si quelqu'un peut me proposer une solution pas chère pour envoyer des montages dans toute l'europe, ça m'intéresse

Essaie de contacter quelqu'un de l'association RGC, il pourront peut-être t'aider

Le recyclage, c'est bien, mais j'ai pas un stock illimité de ce genre de trucs (rallonges db9 ou connecteurs scellés de rallonges pour joystick).
En plus le db9 côté pc est un conecteur male, et il faut plutot un femellecôté souris... donc ça ne va pas

Sinon, mon adapateur peut rentrer sous un ST, mais le circuit risque de toucher la partie métallique du boitier là dessous, et c'est pas trop une bonne idée, donc j'ai pas essayé...j'enlève aussi le blindage métallique du DB9 donc ça rentre bien dans le conecteur. A la limite, en forçant un peu, et en mettznt une couche de carton pour isoler entre le ST et le circuit, ça pourrait peut-être rentrer... j'essaierai ça dès que je rentre chez moi (là je suis en vacances )

PulkoMandy (./95) :
Bon, deux petites choses :
D'abord, serait-il possible que quelqu'un essaie un de mes adaptateurs sur un ST, avec une souris usb optique, du genre avec des dels qui clignotent de toutes les couleurs dedans, c'est pour voir si le ST peut fournir assez de courant sur le port souris pour alimenter un engin comme ça. En effet je pensais faire une version avec alimentation externe mais la seule alimentation 5v dans un ST semble être le port cartouche qui n'est pas très facilement utilisable (connecteur non standard). Donc si le port souris du ST pouvait fournir assez de courant pour une souris usb optique avec les gadgets, ça m'arrangerait bien

Comme l'a preciser Zero et Fadest, apparement il y a aucun probleme d'alim, perso j'utilises une interface PS2 provenant de chez Zerosquare et SCPCD, j'utilise une souris optique USB (Avec un apdatateur USB->PS2) et cela tourne comme une horloge, j'avais aussi utiliser une souris mecanique dessus aucun soucis. Fadest l'a ecrit, certains lecteurs de disquette externe de ST s'alimentait par le port souris, j'avais possedé un de ces lecteurs et je confirmes donc si tu arrives a alimenter une souris plus un lecteur de disquette tu devrais pas avoir beaucoup de probleme avec des souris avec des gadgets !!

GT

iop,
ll reste 3 PCB pour des adaptateurs ps/2, si quelqu'un est intéressé...
Attention, je risque de pas avoir le temps d'en fabriquer d'autres avant octobre... donc ce sont les 3 derniers pour le moment.
Mais n'hésitez pas à passer commande, je relancerai une série toutes les 10 commandes à peu près

Bon ben en fait il en reste plus qu'un )

A part PulkoMandy, qui fabrique encore des interface pour souris PS2 ?

Il m'en faudrait une ou deux et j'ai un ami français qui en cherche aussi (2 je crois).

Faites offre . . .

Je prévois une nouvelle série, probablement en octobre, vu les différents forums je pense qu'il y aura assez de commandes.
Entretemps, j'ai peu de temps libre et pas d'accès internet pour cause de déménagement. J'essaierai de suivre de loin dans la mesure du possible...

http://pest.atari.org/

C'est annoncé comme sold out parce qu'il n'y a pas de stock. Il faut contacter l'auteur directement. Je viens d'en recevoir une quinze jours après avoir passé commande.

Merci pour l'adresse jfl

Je crois que bitman en fabriquait aussi mais je n'arrive pas à avoir de ses nouvelles.

bjour,
je tiens ma liste de commandes en lignes:


J'espère n'avoir oublié personne, sinon ralez

Le prix est dégressif, le premier adaptateur coute 20 euros, les 5 suivants coutent 17.50 euros chacun car ils rentrent dans la même enveloppe

PulkoMandy (./111) :
bjour,
je tiens ma liste de commandes en lignes:
http://www.pulkomandy.fluo.net/tronics/Amips2.txt

Si je fais le total de tes pré-commandes, ça ne fait pas 6 ??? (3+2+1)

Oups
Bien vu

Merci

Bon, j'aurai visiblement pas le temps de lancer la production là tout de suite, donc ça attendra octobre (sauf si je trouve un autre endroit ou faire graver mes circuits ou si je m'y mets moi même)

Je risque aussi de ne pas avoir accès à internet tout de suite... à bientôt donc.

Pour les possesseurs de CT60, le design de la CT-PCI est terminé et les pré-commandes sont ouvertes.
Lien : http://www.czuba-tech.com/CTPCI/french/bienvenu.htm

C'est une excellente nouvelle

oui bien mais g pas de Falcon snif

Strider (./114) :
Pour les possesseurs de CT60, le design de la CT-PCI est terminé et les pré-commandes sont ouvertes.
Lien : http://www.czuba-tech.com/CTPCI/french/bienvenu.htm

Oui j'ai eu le mail et me suis inscrit, ca m'interesse a mort !!


GT Sur le coup !!

Je me suis mis aussi sur la liste pour une CTPCI.
Et je suis sur une enchère pour une carte video radeon 7500
Ma CT60 et carte expose n'attendent plus que la CTPCI

Je viens de recevoir ma carte ATI radeon 7000 64 Mo pour la future carte CTPCI.
Reste plus qu'a patienter, ca va etre long lol

Juste un petit message pour vous dire qu'il ne me manque que 3 commandes pour lancer la production d'une nouvelle série d'AmiPS2 d'ici fin janvier.
Donc dites moi si vous êtes intéressés.
