Bonjour à tous,
je viens de mettre le grappin sur ma vieille console atari2600 en sommeil depuis 20 bonnes années mais qui, hélas, ne fonctionne pas après plusieurs essais et démontage du boitier. Alors j'ai quand même investiguer sur le net pour trouver de la doc grâce aux forums. Voici donc la version de ma console :
C'est un model CX-2600 AS (étiquetage dessous le boitier). D'après ce que j'ai pigé, la lettre A signifie que 4 switches (au lieu de 6) sont en façade avant. Les 2 manquants ont été remplacés par 2 petits interrupteurs placés entre le jack d'alimentation et les ports manettes. La lettre S ??? S comme Secam probablement ???.
Après avoir ouvert le boitier, je trouve bien le µP6507, un circuit MOS.6532, un circuit TIA sur lequel est gravée la référence C011903-03 (donc un circuit interface TV "PAL").
A gauche de ces 3 pavés, je trouve un ensemble de circuits TTL (si mes souvenirs d'electronique sont bons) de type 74LSxxx. Et manque de bol, je ne parviens pas à trouver le schéma de cette console en version Secam. MAIS je me pose la question suivante : les versions secam (donc de type cx-2600 AS) ne serait-ce pas en fait des versions PAL avec une logique intégrée pour les transformer en secam ? (ce qui expliquerait la dizaine de circuits TTL, les quartz qui sont au nombre de 3 etc....) ??. S'il y a des électroniciens sur le forum qui pourrait confirmer...

jean-luc

2

"ne fonctionne pas", c'est vague, même après plusieurs essais wink

Tu as un signal, tu as essayé de nettoyer les contacts (en particulier de la cartouche) ? Vu que t'as ouvert la console, la tension est bonne (aux bornes d'alim des circuits ttl par exemple)
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

3

4

bonsoir vince,
du nouveau pour la panne, il semble que ce soit les contacts du bouton marche arrêt surement oxydés (tantôt j'ai l'image, tantôt c'est brouillé) et cela crée des parasites : par exemple dans chaque jeu space invader, moonpatrol et vanguard, cela perturbe le tir (tous les tirs partent de biais). Je vais tenter de démonter entièrement ce switche M/A pour le nettoyer.
Autre chose, j'avais comme de la neige sur l'écran : c'est à cause des fiches coaxiales qui ont du jeu en s'emboitant (à l'époque le diamètre était 9mm, il me semble qu'aujourd'hui c'est 9,52). J'ai coupé l'ancienne fiche sur le cordon de la console pour mettre une mâle en 9,52 et hop plus de neige.
j-luc

5

squalyl : bsr, aïe je suis une buse en anglais et mes souvenirs sont lointains......Bon ça a rapport avec les contacts ? J'ai aspergé toute la carte avec un produit pour nettoyer les contacts. J'ai même retiré tous les pavés pour en mettre dans les supports CI. Ca a l'air bon reste à régler je pense ce bouton M/A. (j'ai même été obligé de nettoyer les contacts des cartouches de jeu qui étaient noirâtres).
j-luc

6

ah ok

ben en fait les vieilles soudures des composants électroniques ont tendance à produire des petits tentacules d'étain qui finissent par faire des courts circuits. ça doit pouvoir se nettoyer à la souflette.

mais le coup des mauvais contacts est plus probable. Surtout à l'interface console-cartouche.

7

en fait au départ j'avais carrément pas d'image puis en bidouillant le switche de la neige est apparue. Je savais qu'il existait 2 standards pour les fiches coaxiales, c'est passé du 9 au 9,52 à la fin des années 80 je crois.
Par contre, et n'ayant aucune compétence en électronique TV, vous en pensez quoi de tous ces circuits TTL sur les consoles secam ? C'est plausible ce que je racontais au tout début de ce post ?
j-luc

8

Je ne connais pas assez cette console pour te répondre.

Concernant l'interupteur, si tu ne veux pas le changer, un nettoyage à l'alcool ménager peut être une bonne alternative (ou, s'il n'y absolument pas de plastic, à l'acétone)
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

9

Je ne suis même pas sûr qu'on puisse trouver le schéma d'une 2600 SECAM sur le web, donc difficile de te répondre smile (en tout cas, je n'en ai pas vu)

Pour l'interrupteur, il vaut mieux le changer.
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

10

J'étais tombé un jour sur un site qui avait pas mal de shémas de consoles rétro. En attendant, cela pourra peut-être t'aider :
- en PAL : http://www.atariage.com/2600/archives/schematics_pal/index.html
- en NTSC : http://www.atariage.com/2600/archives/schematics/index.html

11

bsr Horeus,
oui j'ai ces liens pour les schémas pal/secam. J'ai commencé à voir s'il était possible d'adapter ma console secam en pal tout en récupérant les signaux sur le circuit TIA.
Mais bon ça risque d'être fastidieux comme boulot, et sur le schéma version PAL il manque les valeurs des selfs et de certains transistors...
Il existe un schéma tout simple avec quelques composants pour sortir en S-vidéo tout en se repiquant sur le TIA. Pour ceux qui ont réalisé ce circuit, est-ce que dans ce cas on dispose bien d'une palette de 104 couleurs (PAL) via la sortie S-vidéo ?

12

erreur, les liens sont bien pour les schémas pal/ntsc

13

Bonjour,
Et bien il me reste un problème à regler et je ne sais pas où chercher. Voici ce qui se passe pour mes jeux (vanguard, space invader et moon patrol car je n'ai que ces 3 là) : l'image et les figures sont propres, mais la gestion des tirs/bombe "bugge" ---> ça part dans tous les sens (les tirs ne partent pas bien droit à l'horizontale ou à la verticale). Un peu comme si le tir/bombe ondule de la gauche vers la droite ou du haut vers le bas (et vice versa). Une idée ?
merci,
luc

14

J'use du sujet déjà créé pour me faire un pense-bête.

On m'a donné une VCS 2600 SECAM (façade bois 4 switchs) et j'ai aussi une panne : aucun signal, même pas un parasite quand j'allume la console (adaptateur fonctionnel sur autre VCS)

J'ai démonté, tout est propre. Je vais voir à nettoyer certains connecteur avec dégrippant + refaire des soudures. J'ai remarqué que le jack d'alim est légèrement plus large que sue mon autre console. Du coup, il y a comme un jeu quand on tripote le jack.
Le câble VHF a une prise sur la Carte Mère, chose plutôt sympa je trouve. Je n'ouvre pas souvent une VCS. Sur la carte mère est noté 1982.

15

Pas de dégrippant dans les connecteurs ; utilise du nettoyant pour contacts, ou à défaut de l'alcool de pharmacie.

Regarde au passage à l'intérieur s'il n'y a pas bêtement un fusible grillé.
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

16

Pas de "fusible" à proprement parlé. J'ai observé un peu partout, pas de composants noircis ou du genre.

Ok pour le dégrippant. Même sur les switch/interrupteur de la console en façade ?

17

Non.
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

18

Ok

Je profites du sujet, j'ai une alim Atari 2600 HS. Quand je l'ai ouverte, il y a un PCB avec quelques composants.
Je souhaite garder l'alim parce que Atari et je peux utiliser une alim universelle. Seulement je me demande si cela vaut le coup de remplacer les composants dessus ?
tromb Fichier joint : G8ii
tromb Fichier joint : dZHX
tromb Fichier joint : IkWa

Est ce que le gros bloc se change également ?

Merci ^^

19

Ça ne viendra pas du transformateur, contrôle les 4 diodes d'abord, si elles sont bonnes mets le sur une prise et prend la tension aux bornes de chacun des deux condensateurs pour voir s'ils tiennent bien.

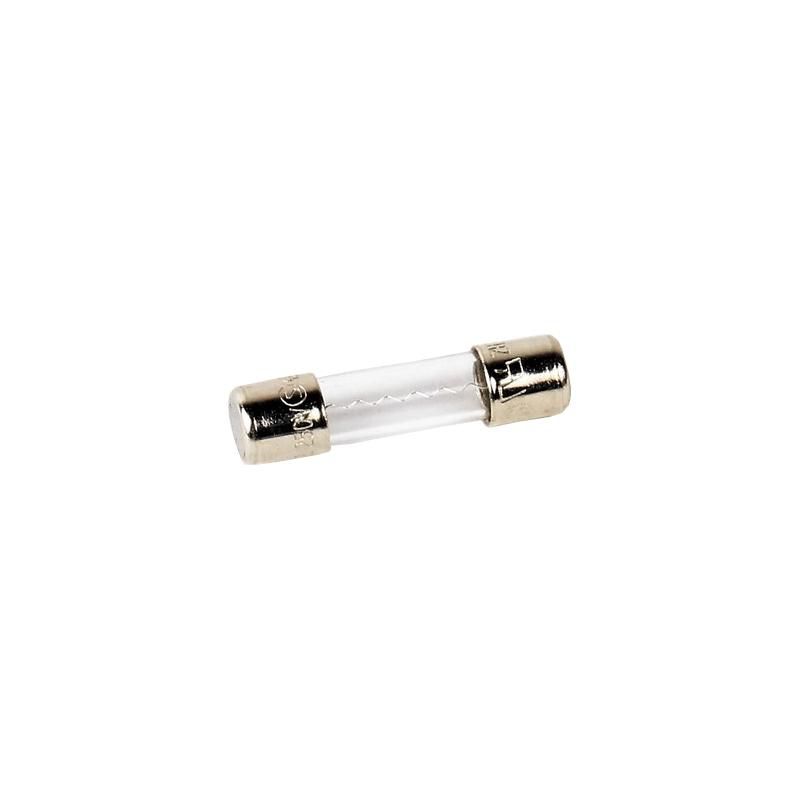

Tu vois aucun fusible?

20

21

de mémoire tu avais un bon matos photo, tu peux ptet fournir des clichés assez détaillés de l'ensemble de la carte et on pourrait te dire ce qui semble louche/à contrôler
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

22

Ok, je m'occupe de faire cela proprement et sans les carter sur la carte-mère
