Heureusement j'ai une jag sur 2 qui fonctionne, cf autre post... J'ai aussi trouvé un jagcd mais il est en panne.
Symptôme : lorsque je le branche sur la jag, j'allume cette dernière le voyant vert ne s'allume pas, pourtant ma tv boot sur l'entrée peritel et après quelques secondes m'indique un message de type : pas de signal... J'ai essayé en mettant une cartouche d'un jeu dans le port jagcd, idem.

Une idée aussi ?

2

Tu as essayé de nettoyer les contacts à l'alcool ?
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

3

Bonjour Zerosquare, et encore merci.
Je n'ai pas d'alcool isopropylique.
J'ai donc essayé de nettoyer les contacts avec de l'alcool à 90, en mouillant un tshirt blanc et en utilisant un bout de carton inséré dans le t-shirt… puis mouvement de haut en bas dans les contacteurs de la console et du jagcd. méthode trouvé sur atariage :
How to clean your connectors - Atari JaguarAtariAge ForumsPage 1 of 2 - How to clean your connectors - posted in Atari Jaguar: Since Im always rapping about people cleaning their cart connectors, I thought Id make this guide on how to do it properly Its amazing how many supposed issues can be fixed by clean connectors.  Things you will need:  A Jaguar and a cartridge (preferably dirty):    Some isopropyl alcohol swabs and 2 pieces of plastic card. One roughly the same width as the swabs (like the one pictured) and one small e...


Ce n'est pas mieux.

Par contre, ce jagcd a fait un tour chez retroservice.no... je n'ai pas tout l'historique mais en le démontant j'ai trouvé leur petit autocollant. Je ne connais pas, et vous ? Il parait que la lentille a été changée...
Serait-il possible qu'ils aient inversé le sens du double port cartouche, celui qui s'insère dans le port cartouche de la jaguar, et dans le port cartouche interne au jag cd : on pourrait dire le double mal ;-) D'ailleurs y a t'il un sens à cette petite carte ?

4

Je n'ai jamais entendu parler non plus de cette boutique.

Je ne connais pas bien le JagCD donc je ne sais pas si cette petite carte a un sens ou non. Il faudrait comparer avec un autre JagCD qui fonctionne...

Pour la panne, peut-être que c'est un bloc secteur avec la mauvaise polarité qui a grillé le JagCD, comme pour la Jaguar. Il faudrait vérfier les composants D3, U5 et U13 et les tensions en sortie, aux bornes de C35 et C36.
Voici le schéma pour aider, c'est en bas à gauche de la dernière page : http://www.mirari.fr/8nAL
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

5

Bonsoir Zerosquare,

j'ai trouvé U5 = 3V / U13 = 3V
C35 et C36 pas de tension entre les 2 broches de chacun des condensateurs… peut-être parce que je ne peux pas tester branché sur la console … juste le jagcd seul branché au tranfo… car sinon les soudures des condo ne sont pas accessibles.

Je les ai tout de même aussi testé en ohm jagcd débranché : C35 = 508 / C36 = 444 et la valeur reste stable entre les tests

Je n'ai pas trouvé D3...

En espérant que cela puisse aider ;-)

6

D'après le schéma, c'est normal : le JagCD est en veille quand la console est éteinte. Tu peux contourner ça en reliant temporairement la broche 2 et la broche 3 de U5 (la broche 1 est à gauche quand tu regardes le composant avec l'écriture face à toi).
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

7

alors, merci de ta précision, j'ai pu ainsi tester la tension entre in (broche 4) et out (broche 5) des u5 et u13. J'ai 12.6v. Les 3v c'est entre les broches 2 (stb) et 4. J'ai aussi 3v entre les broches 3 (gnd) et 4. Je viens de relier temporairement les broches 2 et 3 de U5 en faisant un pont… la lentille se deplace à chaque connection du pont de quelque millimètre ;-) Concernant les condo C35 = 6.97v, c36 = 5.05v.
On avance ;-)

8

Donc les alimentations internes du JagCD sont OK. Tu peux enlever le pont.

Essaie de mesurer la résistance entre les broches de C71 ou C72 (hors tension, après avoir déchargé le condensateur en court-circuitant ses broches).
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

9

Bonjour Zerosquare, alors je viens de prendre le temps de mesurer la résistance de c72 : 1693 ohms.
idem c71.

10

Donc pas de court-circuit... c'est une bonne chose en soi, mais c'est bizarre que ça empêche la console de démarrer.
Je suis un peu à court d'idées, désolé...
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

11

Bonjour Zerosquare je crois avoir trouvé. Après avoir regardé attentivement : Une broche du port cartouche du jagcd m'a l'air pliée dans le fond. C'est celle en haut à droite... D'où le court circuit ?

12

Possible. Tu peux la redresser ?
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

13

Je ne sais pas. Elle est vraiment enfoncée. Faut que je trouve un fil de fer afin de lui donner une forme adéquate. Je te tiens informé.

14

Whaou, bonne nouvelle à l'aide du ressort d'une pince à linge, j'ai réussi à redresser la borne A1 ! Et le jagcd se lance ! Je peux mettre un jeu dans le port cartouche du jagcd cela fonctionne aussi !

Seul bémol, il lit pas les cd, le moteur ne tourne pas (il a tourné très difficilement sur au mieux quelques cms puis plus rien. J'entends bien l'optique qui se déplace au lancement par contre. Donc je n'ai que l'intro du jagcd et les indications : cd inconnu ? ou tu as oublié de brancher le 2nd transfo lol
Faut donc que je m'attèle à changer le bloc optique…

Zerosquare, on peut commander au même endroit que les pièces pour la jaguar ?

15

Bonne nouvelle smile

Jette un coup d'œil sur les différentes pannes ici, il se peut que le mécanisme soit simplement coincé :
http://jaguar.linkovitch.me.uk.s3.mytilde.co.uk/cdrepair/

Si tu dois remplacer le bloc optique, ils en vendent ici, apparemment (mais je connais pas cette entreprise) :
Bloc optique Philips VAM1202/12 CDM12.1 pour lecteur CD chez 08elec08elecBloc optique référence CDM12.1 équipé de son mécanisme. ce mécanisme équipe des lecteurs CD de diverses marques. 08elec, pièces détachées pour les appareils audiovisuels toutes marqes.
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

16

Je n'ai pas trouvé ce qui peut clocher malgré les réponses aux anomalies sur http://jaguar.linkovitch.me.uk.s3.mytilde.co.uk/cdrepair/. Comme je n'ai pas l'historique de la bête je vais la rajeunir :-) J'ai donc commandé le bloc optique. A bientôt pour vous tenir informé de la suite.

17

Un grand merci Zerosquare jagcd réparé !!!! Juste le mécanisme optique de remplacé après avoir redressé la borne A1 et voilà. Aucun autre réglage. Cool.

Quand il s'agit de soudure simple j'ai encore la main ✋merci les cours de technologies 😜 Dommage pour l'autre sujet jaguar en panne, c'est plus compliqué que je l'avais pensé... 😱

Blue lightning :

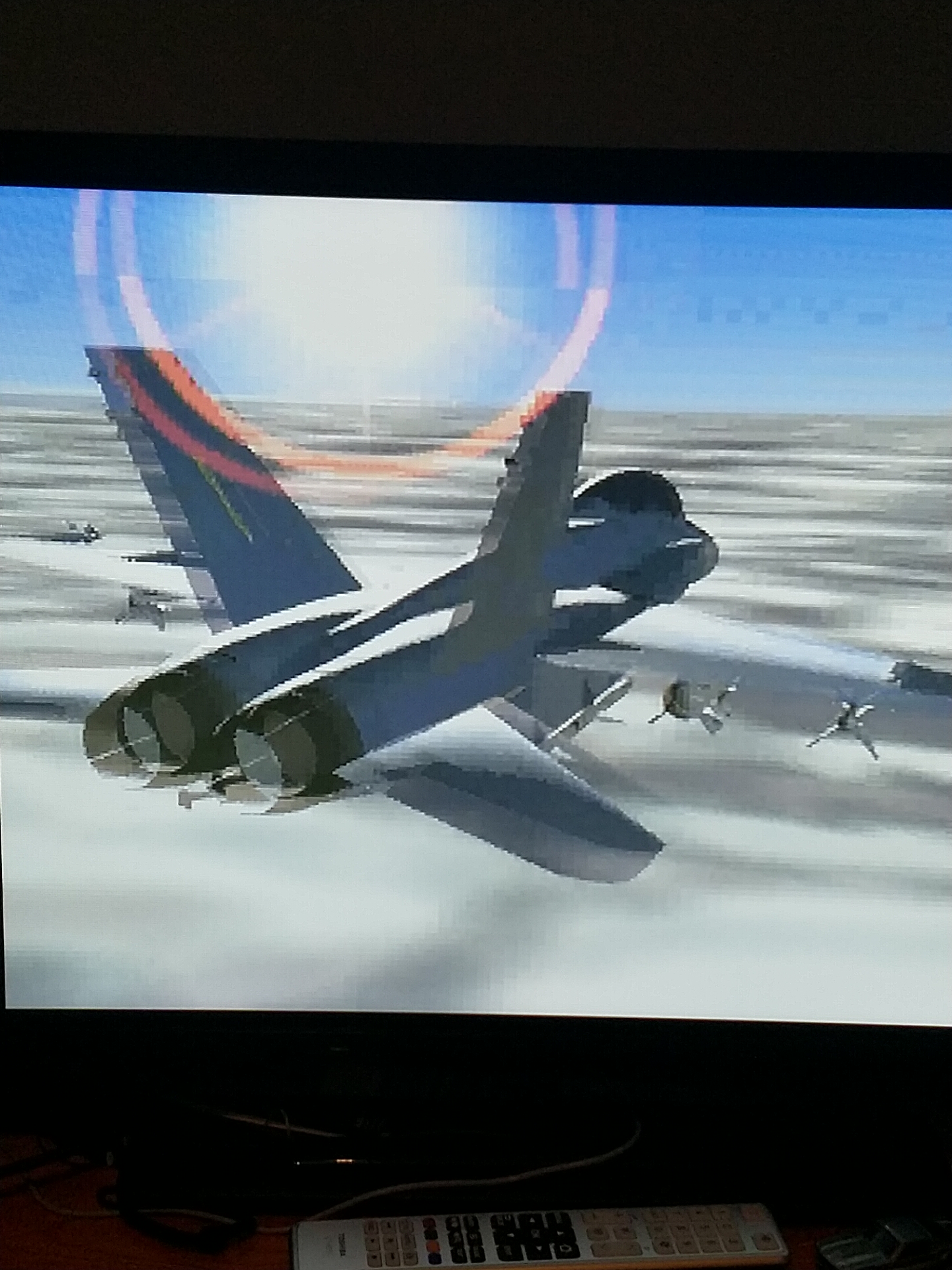

tromb Fichier joint : joo2
