bonjour
j'ai acheté une atari Jaguar pour pièces sur la Bay , arrivée a la maison , le port cartouche est nickel , elle demarre LED VERTE sans problème
bonne nouvelle , mais rien a l'écran ....la PCB est nickel aussi à part un detail qui me choque ??? il manque les condos C11 et C45 ...
est-ce normal ?? avez-vous déjà vu ça?? est-ce l'origine de ma panne video ??
voici une photo d'une PCB sur le WEB ou C11 et C45 sont présents eux.
merci de votre aide :
https://zupimages.net/viewer.php?id=20/53/n9cm.png

Si tu n'as pas le modulateur TV à l'arrière de ta jag (ce qui est en général le cas sur les jag européenne à LED Verte), il y a un certain nombre de composants qui ne sont pas implantés tel que justement le C11 et C45.

Quel cable utilise tu pour brancher sur la TV ? (RGB, Composite, S-video ?)
Quel type de TV ? (cathodique, lcd à l'ancienne ou smart tv)

Bonjour , cable original ATARI JAGUAR peritel
pas d'images ni sons, sur ma première jaguar fonctionnelle sans modulateur RF , C11 er C45 sont bien présents
je vais déjà essayer de trouver 2 condos et les mettre pour voir sur ma JAG HS
merci de votre aide

Tu a testé sur plusieurs TV ?

bonjour
merci a vous , j'ai trouvé la panne , une minuscule piste oxydée à un seul endroit de 1mm carrré, je l'ai refaite avec un fil et ça marche génial , vendue comme HS à 40 euros et reparée par un minuscule bout de fil....
je vais pouvoir passer quelques heures dessus
encore merci pour tout
cdlt

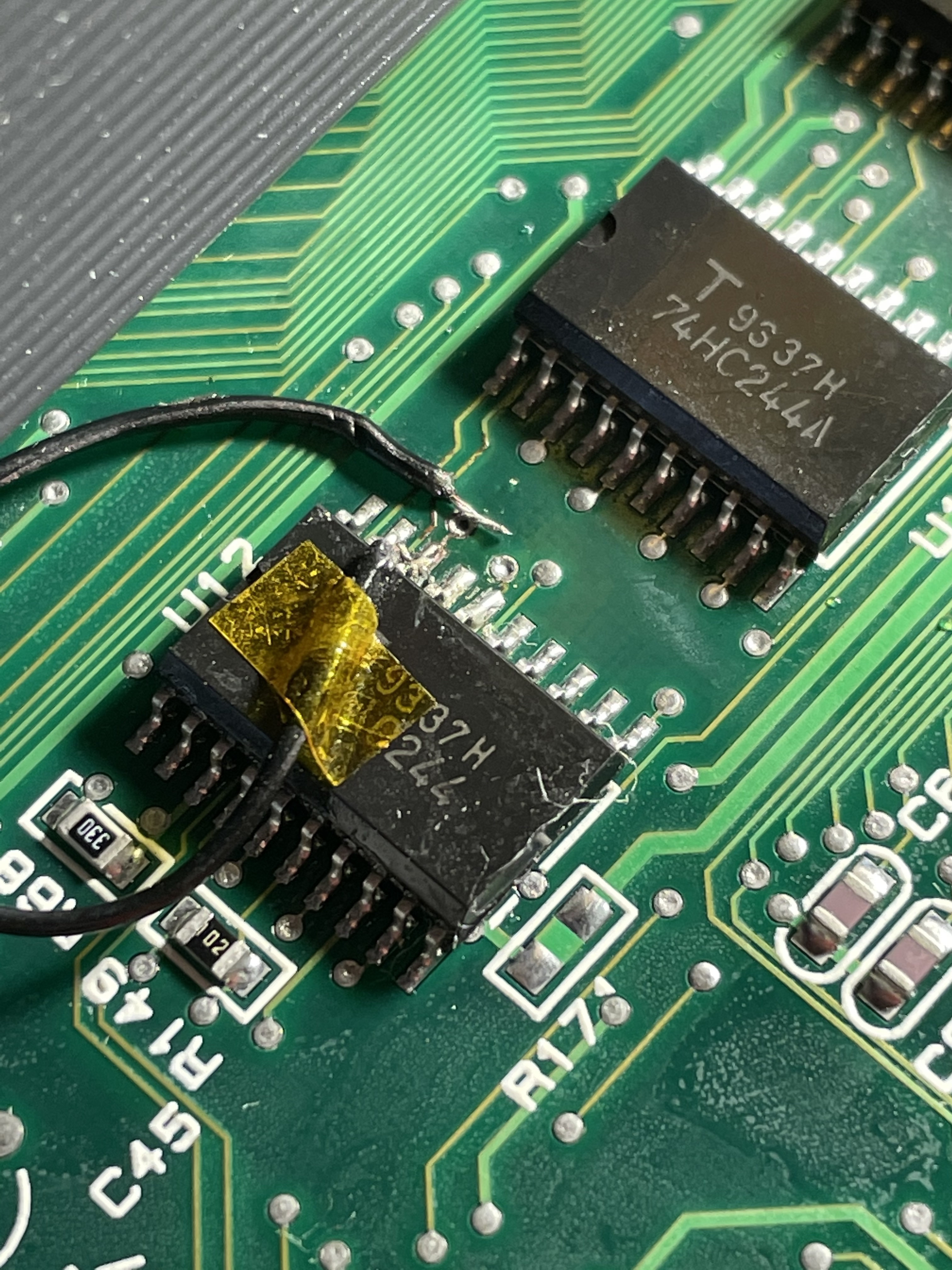

voici les photos de la piste endomagée a coté d'un chip:
[img]https://zupimages.net/up/20/53/gbww.jpg[/img]
[img]https://zupimages.net/up/20/53/1j26.jpg[/img]

Pas courant comme panne ; d'habitude, les Jaguars HS qu'on trouve sont celles dont les composants d'alims sont cramés, à cause de quelqu'un qui s'est trompé de bloc secteur.

en effet oui , ma première c'était ça , le U38 le REG et les deux condos .. mais là ... jamais vu
mais le principal c'est que ça marche
merci
