Plop les mecs, je cherche des infos sur un composant électronique. Le souci c'est qu'il a pété et que sa référence est presque illisible.

Il provient d'une Retron 5 qui s'allume pas et qui a la masse qui fait court-circuit avec le +5V, il est monté en surface, il fait environ 5 x 1.5 mm et a 5 pattes (2 d'un côté, 3 de l'autre) et il se termine par '4FD' enfin je crois.

Voilà merci à tous

le site est mort mais:

5-pin case SMD code (4FD) LN1134B14AKR
smdcodes.com/5-pin/5-pin-case-smd-code-4fd-ln1134b14akr.html
Jan 21, 2015 - SMD code Type Function Short description Case 4FD LN1134B14AKR Linear voltage regulator integrated circuit Low drop voltage, 1.45V ...

http://www.natlinear.com/uploadfiles/2014/LN/LN1134_E.pdf

vala.

la référence est complète, en fait

on trouve des équivalents achetables pour ces broldels.

http://retrorgb.com/images/R5Teardown-10-Large.jpg

Sur cette photo c'est le composant à gauche de la bobine 3R3, marqué DF20M. Je suppose que ce sont les mêmes?

Une idée de pourquoi il aurait pété?

un avis négatif de plus sur la retron 5?

Un pote qui tient une boutique de jeux en a vendu deux, elles sont toutes deux revenues pour panne.

La première c'est une noire: le port cartouche SNES a été arraché.

La deuxième c'est une grise: ce fameux composant a pété. Et le transfo sensé délivrer du 5 V balance 7.2 V, c'est normal?

Je suppose que tu as mesuré "à vide" (sans la console branchée) ? Pour un transfo non régulé, c'est pas aberrant comme tension. La tension indiqué est celle à pleine charge.

Quant à savoir pourquoi ça a pété... vu le "soin" apporté à la conception et à la fabrication de ce machin, c'est une vaste question Peut-être des mauvaises soudures ou un composant monté à l'envers.

Le court-circuit est toujours présent une fois le composant dessoudé ?

Zerosquare (./6) :
Je suppose que tu as mesuré "à vide" (sans la console branchée) ? Pour un transfo non régulé, c'est pas aberrant comme tension. La tension indiqué est celle à pleine charge.

Oui, donc c'est pas le transfo qui est en cause

Zerosquare (./6) :
Le court-circuit est toujours présent une fois le composant dessoudé ?

J'ai pas encore essayé de le dessouder (c'est tout petit et entouré de plein d'autres trucs). Mais je vais faire ça tiens

Composant retiré (ou devrais-je dire détruit et arraché) mais court-circuit toujours présent

Mauvais signe. Regarde ce qui est branché entre l'entrée d'alimentation et la masse (en particulier les condensateurs). Y'a pas vraiment moyen de savoir quel est le composant fautif sans les dessouder un par un* (à moins qu'il y en ait un autre qui soit visuellement cramé et que tu n'aies pas vu), donc c'est rapidement très pénible.

*En fait, je connais un moyen, mais à réserver aux cas désespérés : alimenter le bazar avec une alimentation limitée en courant, attendre quelque secondes, et chercher le composant le plus chaud. C'est pas infaillible comme technique, mais ça peut servir.

Ce composant retiré ne sert-il pas à "séparer" le +5V et la masse quand il est là et qu'il fonctionne bien?

Ça convertit la tension d'entrée en une tension plus basse, mais vu qu'il y a toujours un court-circuit alors que tu l'as viré, c'est qu'il y a un autre composant cramé branché entre le 5 V et la masse. Il est possible qu'il y ait un ou plusieurs autres régulateurs.

Vu la self, en plus, ya du découpage qq part, donc pas simple comme alim.

Pic or didn't happen

Dur de t'aider la tel que

C'est le même que là:

http://retrorgb.com/images/R5Teardown-10-Large.jpg

http://retrorgb.com/images/R5Teardown-11-Large.jpg

Le composant pété c'était le brol à 5 pattes à gauche de la bobine 3R3 sur le recto de la mobo. Marqué DF20M mais sur la mienne c'était DF4FD.

(bon en fait j'avais rate pas mal de posts... )

Hum ca va etre tendu vu que c'est du multicouches

Tu pourra faire une photo de la carte que tu as toi? on sais jamais on peux ptet voir un truc

Je vais faire ça oui

Petite gueulante en plus: ces cons de concepteurs mettent de la COLLE SUR LES CONNECTEURS!! Putain j'ai jamais vu ça alors que j'ai déjà réparé des dizaines d'appareils... Qui met de la colle sur des fucking connecteurs de nappes et de courant?

Leurs soudures sont tellement mauvaises que ça tient pas sinon ?

Sérieux, j'ai peur de savoir la logique d'une telle décision

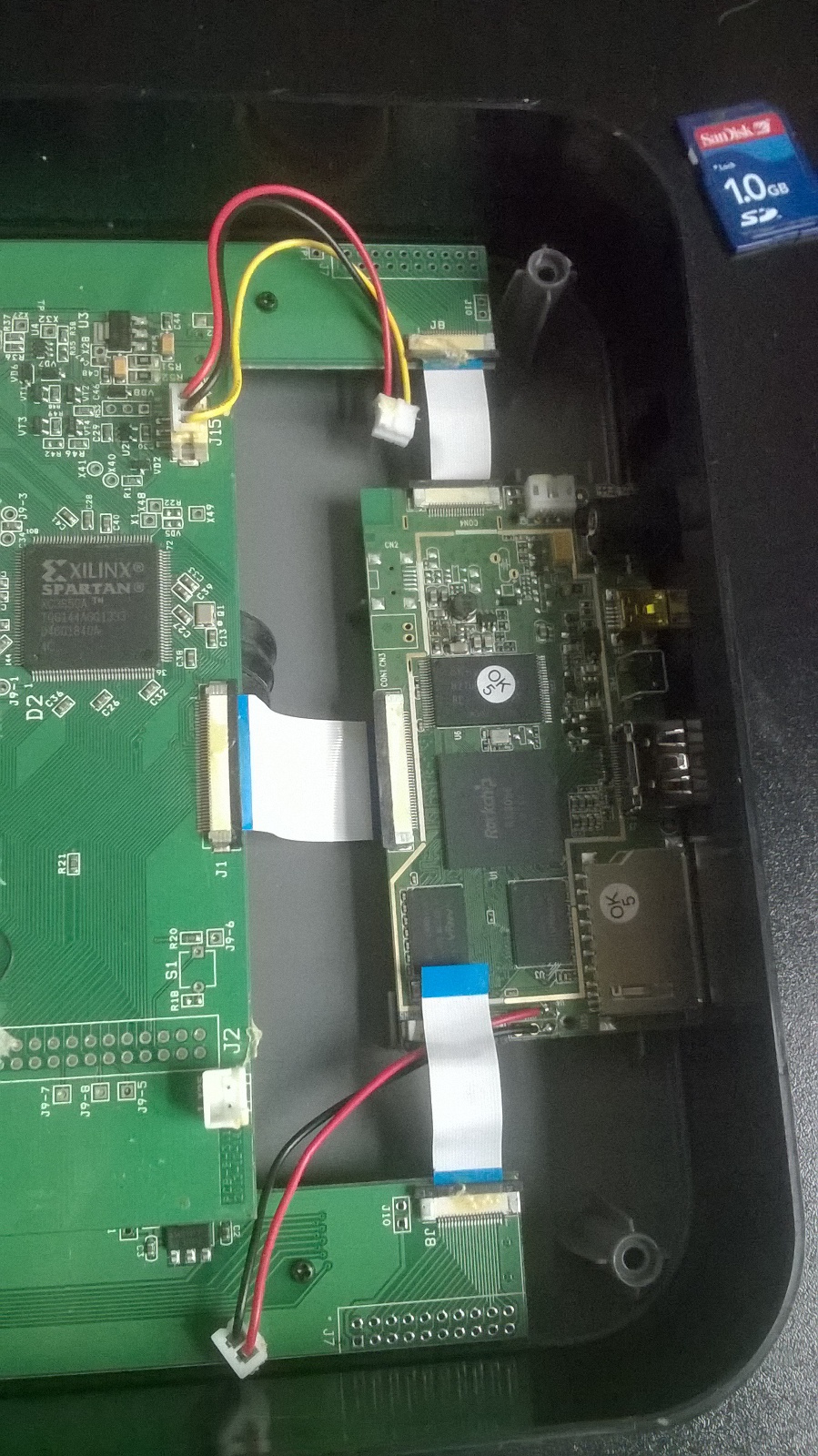

On peut voir les résidus de colle ici:


Et ma mobo:
http://www.mirari.fr/zLxI

J'ai fait du mieux que je pouvais pour retirer le petit composant cramé, j'ai essayé de dessouder sans succès le pont 0.

(je crois que j'ai compris pour la colle : ça doit être pour éviter que les nappes se débranchent en cas de chute. Mais je n'ai jamais vu ça sur un autre appareil non plus, même portable, et ils ont été mettre de la colle même sur des connecteurs à fils, qui ne risquent pas de se débrancher tous seuls. Ça sent le truc qui a été fait par superstition, sans réfléchir )

abusé le coup de la colle

(pourquoi un fpga la dedans?)

squalyl (./20) :
abusé le coup de la colle

(pourquoi un fpga la dedans?)

ce que tu vends pas, tu le ramènes et t'en fait un Retron 6?

Il doit servir pour mapper les cartouches vers un truc série

Bon bah j'ai essayé de retirer le condensateur jaune, le court-circuit est toujours là

manoloben (./21) :
ce que tu vends pas, tu le ramènes et t'en fait un Retron 6?

Je vais les manger et pondre un Etron 6
