Et vous, vos projets bricolage? - Page 1

Allez j'ouvre un petit sujet dans lequel nous allons parler de nos projets bricolages respectifs, histoire de :
1) nous rappeler qu'on a ça sur le feu, et
2) essayer de nous motiver à avancer dedans

C'est un peu du project-shaming (hein Zerosquare ) mais si ça peut nous mettre le coup de pied au cul dont on a besoin pour vider notre caisse de projets en cours, alors ainsi soit-il

Voici ceux qui sont en cours pour le moment chez moi (sous réserve que je retrouve/me souvienne d'autres choses que je m'étais engagé à faire ).

Remplacer un backlight Game Gear par un backlight NDS Lite
Il faut que je commande un booster DC 5 V vers DC 12 V.

Trouver une télécommande pour lecteur DVD portable
Lors de la dernière AC j'ai acheté pour 5 balles un lecteur DVD portable no-name. Il fonctionne impeccablement, mais sans la zapette on n'a accès à quasi aucune fonction dont le retour arrière et l'avance rapide. Problématique pour un appareil servant à lire des films Malheureusement c'est plus difficile à trouver qu'on ne le croit.

Réparer un scanner Canon LIDE 210
Apparemment nettoyer la PCB et passer un coup de pistolet à air chaud suffirait à le refaire aller. J'attends mon pistolet à chaleur et on va voir

Remplacer la batterie de mon Palm IBM Workpad C3
Au vu du peu que je l'utilise, je me demande si ça vaut vraiment la peine que je le fasse En vrai je pourrais juste le laisser sur son dock et l'utiliser sur alimentation externe.

Retaper une Famicom et la modder en composite
Vu que j'ai déjà une Famicom en compo et fonctionnelle, ce projet est tout en bas de ma liste. Faudra nettoyer intérieur et extérieur, refaire les manettes, réduire les jailbars et modder en composite. Pour le mod compo j'hésite entre tout faire à la main et commander un board déjà tout fait.

J'ai encore plein d'autres trucs en attente (dont des choses non liées au jeu vidéo), j'éditerai au fur et à mesure que j'exhume d'autres projets

PROJETS TERMINÉS

Retaper un récepteur de manette PS2 sans fil Logitech
C'est juste un seul condensateur à remplacer mais il n'est pas courant (470 uF, 10 V). J'en ai commandé un, il devrait arriver bientôt.
C'est bon! Juste un condensateur à changer et le bazar est reparti comme en 40! Roulez jeunesse. Cette manette marche aussi sur PS1 et sur PC. Bonheur.

Retaper le TV Tuner Game Gear NTSC
Il y a deux ans j'ai chopé un TV Tuner japonais pour Game Gear mais on dirait qu'il y a un faux contact dedans qui fait que la console se coupe de temps à autre, surtout quand on la bouge.
C'était bien la molette cassée du tuner qui faisait tout merder. Non seulement c'était impossible à réparer mais en plus ça n'avait aucun intérêt, je l'ai simplement déconnectée. Maintenant mon Game Gear est prêt à devenir un mignon petit LCD NTSC portable.

A venir, j'ai le retap d'un PC-Enfin Duo avec plein de 50 condos à changer.

J'ai testé le retap d'une Game Gear et de ses composants, c'est ultra chiant en fait et j'en ai bien 3 à faire...

Un ami a ressuscité ma Game Gear récemment donc c'est déjà ça de fait.

J'aimerai bien arriver a résoudre le problème de vitesse de lecture de ma PC-FX. Et comprendre pourquoi mon Ngage ne s'allume plus, si c'est a cause de la batterie ou autre.

Je crois que c'est tout pour l'instant, le reste a l'air de bien marcher donc je touche du bois.

ma gg a aussi son écran quasi illisible, mais un recap pour derrière la re-archiver haha

bon je bosse sur le c15 il est exactement du même age :- D

Nhut (./1) :
C'est un peu du project-shaming (hein Zerosquare )

Je ne vois pas du tout de quoi tu parles

Nhut (./1) :
Trouver une télécommande pour lecteur DVD portable
Lors de la dernière AC j'ai acheté pour 5 balles un lecteur DVD portable no-name. Il fonctionne impeccablement, mais sans la zapette on n'a accès à quasi aucune fonction dont le retour arrière et l'avance rapide. Problématique pour un appareil servant à lire des films Malheureusement c'est plus difficile à trouver qu'on ne le croit.

Y'a des accessoires qui permettent d'émuler une télécommande infrarouge ; à une époque, c'était directement intégré dans certains smartphones, mais c'est passé de mode. Exemple (au pif, je sais pas ce que ça vaut) : https://www.amazon.fr/T%C3%A9l%C3%A9commande-Smartphone-Infrarouge-Contr%C3%B4leur-Climatiseur/dp/B0CW19M1K9

Avec ça et une appli de télécommande, y'a des chances que tu puisses trouver le bon code avec un peu de patience. Et au pire, ça peut te servir pour commander d'autres appareils avec ton téléphone.

Nhut (./1) :
Pour le mod compo j'hésite entre tout faire à la main et commander un board déjà tout fait.

Le mod composite est simple à faire "à la main", je l'avais bricolé à une AC (ou RGC) pour la Famicom de Godzil.

---

De mon côté :

Finir de retaper le Powerbook que j'ai récupéré à une AC
J'ai changé tous les condensateurs ainsi que la pile rechargeable, et trouvé une alim compatible. Il reste à installer un émulateur de disque dur, et bricoler un truc pour remplacer la batterie principale et voir si ça fait disparaître certains symptômes bizarres.

Finir de retaper le PC-98 portable que j'ai récupéré à une AC
Même topo que pour le Powerbook pour ce qui est des choses déjà faites. Il reste à changer le film polarisant de l'écran (mais j'hésite, j'ai peur de bousiller le LCD en le faisant) et à trouver un disque dur (ou un émulateur) compatible.

Finir de configurer le Thinkpad que j'ai récupéré à la dernière AC (vous commencez à entrevoir un thème ? )
Pour l'instant j'ai changé le ventilateur (qui était en panne), installé de la RAM et un SSD, et acheté une alim USB-C compatible. Reste à installer un OS.

Continuer le développement sur le projet d'émulateur FM avec Brunni (pas vraiment du bricolage, encore que vu le code... )
J'ai des idées pour la suite, maintenant faut se secouer pour faire le code.

Et puis plein d'autres projets dans la todolist, mais on va déjà commencer par là.

Zerosquare (./5) :

Nhut (./1) :
Trouver une télécommande pour lecteur DVD portable
Lors de la dernière AC j'ai acheté pour 5 balles un lecteur DVD portable no-name. Il fonctionne impeccablement, mais sans la zapette on n'a accès à quasi aucune fonction dont le retour arrière et l'avance rapide. Problématique pour un appareil servant à lire des films Malheureusement c'est plus difficile à trouver qu'on ne le croit.

Y'a des accessoires qui permettent d'émuler une télécommande infrarouge ; à une époque, c'était directement intégré dans certains smartphones, mais c'est passé de mode. Exemple (au pif, je sais pas ce que ça vaut) : https://www.amazon.fr/T%C3%A9l%C3%A9commande-Smartphone-Infrarouge-Contr%C3%B4leur-Climatiseur/dp/B0CW19M1K9

Avec ça et une appli de télécommande, y'a des chances que tu puisses trouver le bon code avec un peu de patience. Et au pire, ça peut te servir pour commander d'autres appareils avec ton téléphone.

Mon Smartphone (Redmi Notes 9S de mémoire) fait office de télécommande et c'est vrai que c'est super pratique, surtout pendant l'AC quand quelqu'un se retrouve bloqué en mode 16/9 sur un CRT 4/3 (j'ai une télé qui fait ça, et quelqu'un d'autre avait le même problème à l'AC) parce que c'était l'avenir et que les bandes noires c'était mieux selon les fabricants du début des années 2000. Ou quand lé télécommande de la télé est perdue dans le canapé. Ou pour ne pas avoir à mettre des piles dans 4 ou 5 télécommandes dans mon bureau pour des télés/lecteurs que je n'utilise plus qu'une fois tous les 3 ans grand max.

Je mets ici les infos sur la zapette du DVD portable que j'ai pu recueillir. Si jamais je tombe sur cette télécommande au détour d'une boutique de seconde main j'aurai toutes les infos au même endroit

La marque et modèle du lecteur sont: BRANDT BDVDP9X3.

La télécommande c'est très exactement celle-ci (source: notice de l'appareil):


De fil en aiguille j'ai pu retracer une liste de compatibilité (source: aliexpress et ebay):

BRANDT
BDVDP9210
BDVDP9X3
DVDP-10R
DVDP-7R
BDVDP7X2
BDVDP9210SGM

HYUNDAI
PDP911U

AXXION
AXX-1028

AEG DVD
4555
4552
4551
4945

ALBA
T-701

BUSH
PDVD-16309C T-701

Il y en a certainement d'autres encore car ce lecteur était un low-cost chinois rebadgé et revendu sous différentes marques. Mais il se peut que chaque vendeur ait pu modifier un tantinet "son" lecteur pour le rendre très légèrement différent des autres. ça arrive des fois.

Je pourrais l'acheter sur le net, mais ça m'embêterait très fort de payer 16 ou 17 balles pour la télécommande alors que le lecteur m'en a coûté 5

à l'époque j'avais surkiffé une app infrarouge sur un palm zire, on ajoutait les boutons comme on voulais en clonant au besoin les code infrarouge d'une télécommande, genre ça fonctionnait de dingue, que de souvenirs

Ah tu parles de Palm, ça me rappelle que je dois toujours remplacer la batterie du mien

C'est un IBM Workpad C3, sous PalmOS:



Bah merci, ma liste de projets vient de se rallonger

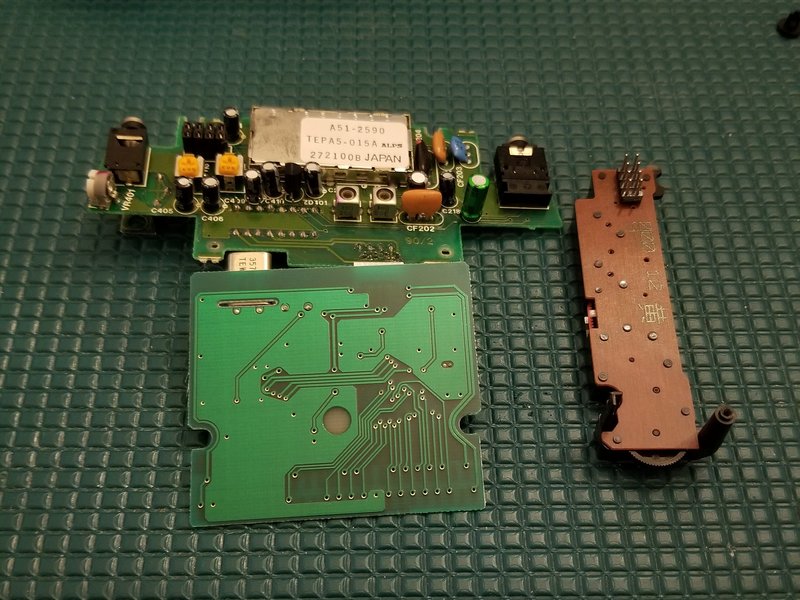

Quoiqu'elle va peut-être stagner, car je pense avoir trouvé la panne du TV Tuner GG japonais: la molette du tuner tourne avec très peu de résistance et le petit curseur ne se déplace plus. Je soupçonne le mécanisme d'être cassé à l'intérieur, causant des faux contacts responsables de la coupure de la console quand on la déplace. J'ai retiré ce module comme sur cette photo. ça semble continuer à fonctionner.



Peu m'importe de ne pas pouvoir capter les ondes hertziennes NTSC, j'ai acheté ce TV Tuner japonais dans l'unique but de brancher des consoles de jeu NSTC dessus en composite et avoir l'image en plein écran et en couleurs.

Je vais faire quelques tests poussés et si ça marche, je pourrai clôturer ce projet

Je confirme que c'était bien ça la panne. En retirant le mécanisme du tuner, finis les faux contacts qui éteignent la console.

Et un projet de clôturé, un

Par contre maintenant j'ai le LCD du Game Gear qui merdouille malgré le capkit. J'imagine que c'est le vieillissement inéluctable du LCD de l'époque.

Il doit me rester une Game Gear non fonctionnelle dans un tiroir. Peut-être qu'il y a moyen d'en faire une qui marche avec les pièces de deux en panne ?

Je ne pense pas, l'écran LCD est carrément soudé à la carte-mère. Le genre de soudure relou genre une nappe super fragile sur la PCB.



Bref, la manette Logitech sans fil est enfin réparée Et encore un projet de terminé!

Dernier bricolage low-tech en date : un ventilateur à colonne qui tremble en faisant du bruit, ce qui m'empêche de dormir. J'ai découvert par hasard que l'incliner vers l'arrière, en glissant une cale sous le pied, arrête souvent le tremblement. Mais ça ne marche pas à tous les coups, et souvent pas longtemps.
(Et si j'arrête le ventilo, j'ai trop chaud et je dors pas bien non plus.)

Accessoirement, il a une autre panne : il a 3 vitesses, et la vitesse basse fonctionne normalement ; mais dès qu'on veut passer à la vitesse moyenne ou haute, ou activer le mode oscillant, il s'arrête. Je m'en fiche un peu, parce que j'utilise pas ce dernier, et que le ventilo souffle déjà assez fort pour moi à la vitesse basse (en fait, j'aimerais bien qu'il y ait une vitesse encore plus basse, pour que ce soit moins bruyant). Mais quitte à le démonter, pourquoi ne pas essayer de réparer ça aussi.

Réparation des fonctions qui marchent pas
J'ai redessiné une partie du schéma d'après le circuit imprimé pour comprendre comment ça marchait... et découvert que quelqu'un avait piégé mon ventilateur, en soudant un condensateur chimique à l'envers. Le crime parfait, facile à faire passer comme une bête erreur du mec en Chine surmené qui fabrique ces trucs
Fort heureusement, la tentative d'attentat a échoué : le condensateur n'a pas explosé, juste gonflé un peu.
Donc je l'ai remplacé, et... contre toute attente, ça n'a strictement rien changé. J'ai essayé aussi de remplacer un deuxième condensateur identique (dans le bon sens, lui), mais idem.
J'aurais bien continué à chercher, mais c'est difficile à tester (le circuit entier est directement relié au secteur, donc dangereux à mesurer sous tension), casse-pieds à démonter/remonter (les vis sont difficilement accessibles), et le ventilateur est inutilisable tant que tout n'a pas été remonté.
▶ Un peu vexant de pas connaître la cause, mais vu que ça n'affecte que des fonctions que j'utilise pas, ça vaut pas vraiment la peine de passer trop de temps là-dessus.

Diminuer encore la vitesse basse
Le module électronique ne contrôle pas vraiment la vitesse : les 3 vitesses correspondent directement à 3 fils distincts du moteur, comme sur les ventilateurs qui n'ont que des boutons-poussoirs mécaniques. Et le moteur est alimenté directement en 230 V alternatif, donc pas moyen de bricoler un variateur de vitesse simple comme ça peut se faire avec un moteur à courant continu basse tension.
▶ Trop compliqué, je laisse comme ça pour le moment. J'y reviendrai peut-être, s'il y a une solution simple à laquelle je n'ai pas pensé.

Supprimer le tremblement
Ça vient de l'axe en métal du moteur. À son extrémité, il passe à travers une bague en plastique recouverte de caoutchouc, pour le maintenir droit. Cette bague est fixée sur une équerre métallique, elle même fixée au boîtier plastique du ventilateur. Si j'appuie un peu sur l'équerre à la main pour la plier légèrement, le tremblement s'arrête, mais il reprend dès que je la relâche. On dirait que l'axe n'est pas bien centré et qu'il frotte contre quelque chose.
▶ J'ai recentré la bague en plastique dans le caoutchouc (elle avait l'air de travers), ajouté un peu de graisse sur l'axe métallique, et revissé soigneusement l'équerre pour que l'axe soit le plus droit possible. Tout ça un peu au pif, mais ça semble avoir marché : le ventilateur ne tremble plus.

Bilan
+ : le problème principal a été résolu (en espérant que ça dure).
- : le seul problème résolu est celui qui était exclusivement mécanique, et encore, au doigt mouillé. C'est vexant pour moi
Et le bruit du souffle d'air est encore un peu fort, mais bon.

J'ai un ventilateur de ce type mais en USB. Il avait exactement le même problème: c'est l'élément tournant qui est sorti de son axe en haut. Il s'est affaissé avec le temps. Je l'ai simplement remis en place.
