des nouvelles positives :


les fpga sont arrivées ! (cyclone 3) , j'ai pratiquement la totalité des composants hormis quelques passifs

demain je vais chercher un fer air chaud ...

Babyliss powaaaa !

Kochise

fer air chaud + microscope d'examen ok

je commence a faire quelques soudures sur tqpf sur plaque d'essais cette semaine ....

Grâce à l'intervention de ys_dev83 qui m'a envoyé un lien vers les schéma de la DC j'ai pu finir le pinout du connecteur GD ROM de la DC:

Le pinout du bus gd-rom dreamcast:



Disons qu'au niveau électrique et logique bus il est tout à fait possible d'y brancher un simple lecteur DVD/CD. Maintenant niveau firmware c'est une autre histoire (la suite dans les prochains épisodes).

pour les curieux le schema de la DC mis en pdf : http://hxc2001.free.fr/vrac/DC%20Schematic.pdf

Très intéressant tout ça

Bon alors là c du lourd :

le mec viens de m'envoyer ça :

http://hxc2001.free.fr/vrac/DC_HW_Spec.zip

il s'agit de la doc développeur officiel de la DC ! on peut y trouver entre autre toutes la spec hard/soft du gdrom (et donc du firmware).
A télécharger rapidement car je ne pense pas laisser ça trop longtemps... (c'est des .doc en provenance de sega)
Plus de mystère coté DC donc :-)

ce post s'autodétruira dans 30 secondes ;-).

Y a le Falcon de Kuk qui brûle

Ouais mais quand un lecteur vidéo de Mission Impossible crame, on en prend simplement un autre, c'est beaucoup plus pratique que les Falcon

Des Nouvelles,


plutot bonnes cette fois ci!

la partie alimentation est cablée pas de surprise tout est nickel : 12 volts
5 volts
3.3 volts
2.5 volts
1.2 volts

puis 1er essais gagnant sur le pic 32 boitier TQPF 100 Pin en pas de 0,4

Fichier joint : (Photo 020c.jpg)



quelques sueurs froides pour debugger la connection avec l'icd2, mais maintenant tout est rentré dans l'ordre...

Fichier joint : (firstpicid.jpg)


next step fpga TQFP 240 Pin en 0.5.....

respect!

fpga souder , mais pas encore tester...
Fichier joint : (Photo 025c.jpg)


next step >> memoires ....

La fin est proche

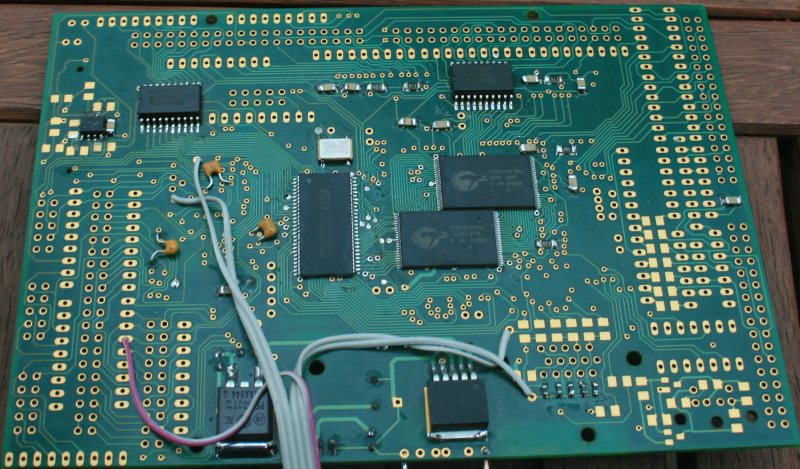

memoires soudées:

Fichier joint : (Photo 062c.jpg)

next step connecteurs et transistors mos a souder


il me manque les resistances cms....

et t'as des moyens de tester pendant le cablage?

oui mais pas de façon exhaustive,

j'etame les cartes puis controle visuel à la bino

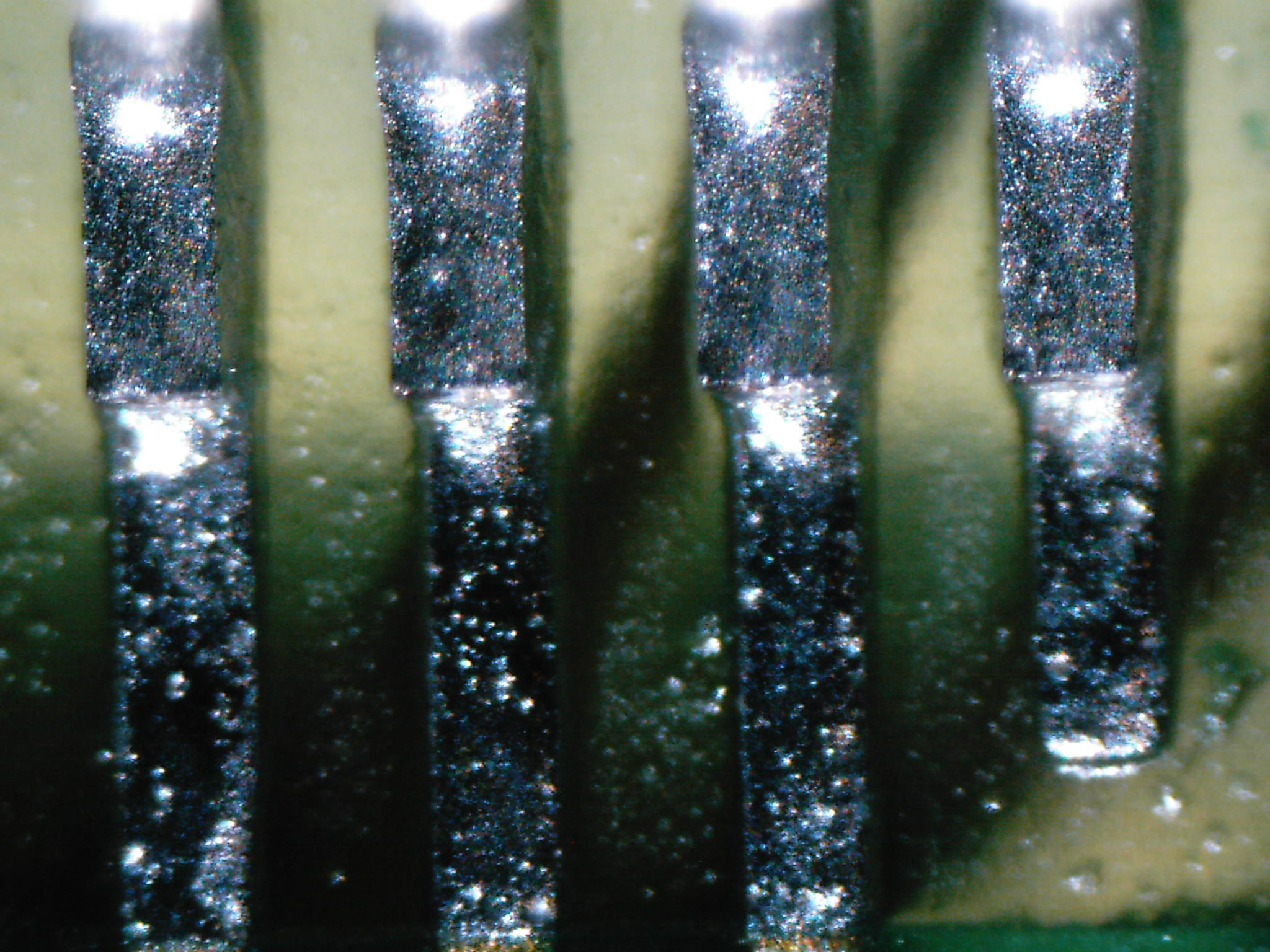

puis cablage et re-controle au microscope , voila ce que ca donne sur les broches du pic:

Fichier joint : (PLUS0008.JPG)


puis je vérifie si broches correctement soudées avec une aiguille (visuel au microscope)

et enfin en cas de doute je sonne au multimetre.

ah oui avec un microscope évidemment tu triches

cherchez l'erreur !!!

le 1er qui trouve ......


ba il a trouvé!!

Fichier joint : (scand.jpg)


une seule réponse par personne...

trois indices sur demande.......

J'hésite entre le PCB qui pendouille dans le ST, l'écran du TOS pas centré et les CDs qui se balladent dans le PC

Le petit écran n'affiche rien ?

ba euh si tu insinue que mon bureau est en bordel ........ ba tu as un peu raison !!!

bon allez des indices :

le tos est sur 2 écrans ( le petit ecran rgb au milieu on ne le vois pas bien sur la photo)

l'oscillo visualise des signaux video du st

il y a bien une bidouille avec un pic , un regulateur 3.3 et exactement 15 resistances et 5 capas

(pour les cd dans le boitier du pc, c'est un rangement tres pratique)

Raaah, j'aurais du mettre mon autre proposition... c'était la bonne, c'est certain
Une seule chance, c'est bien ça ?

Un scandoubleur à la indivision (connexion du pic directe sur les sortie RGB numérique du shifter), mais avec un pic ?

et oui jeff tu as trouvé ...

trés fort bravo !

la clock est prise directement sur le shifter (16 mhz)
je lis l'entrée numerique du shifter et je resort la video en 31.2 khz , (scan doubleur)
j'ai mis des resisances pour refaire l'analogique rgb (3 x 4 = 12 resistances)
et direct sur l'ecran vga le seule petit hic c'est du 50 hz et tous les écrans ne supporte pas
c'est pas encore super net mais je pense ameliorer un peu le truc.

bilan moins de 20 composants un cout ridicule.....

la cerise sur le gateau: il me reste 25 % du temps machine pour faire autre chose et quelque i/o...


bon la médaille reviens a Jeff.



Fichier joint : (SCAND2.jpg)

À vrai dire, Matmook avait pensé à ça aussi comme deuxième réponse
Sur le coup je me demandais comment tu aurais pu faire un scan-doubleur sans convertisseurs A<->N et sans PLL, mais après j'ai pensé à l'astuce de récupérer directement l'horloge et les signaux numériques du Shifter. C'est du très beau boulot en tout cas !

(au passage, j'étais quand même sur la bonne piste avec l'image pas centrée )

N'empêche que je suis assez surpris que le PIC soit assez rapide pour ça. Ça fonctionne aussi en mode moyenne résolution (640x200) ?

tu étais sur la bonne piste en effet.
je cogite sur cela depuis un bout temps et en effet dès qu'il y a convertion A/N c'est la galère vu la fréquence des signaux.
j'ai commencer la maquette en debut de ce mois et le code depuis samedi dernier.
je fait 418 échantillons par ligne donc pas top pour la moyenne résolution... (512 échantillons au max)
le pic tourne a 80 mhz.... je suis en train de tout recoder en asm car le C manque de stabilité.

On va enfin le voir sortir ce direct sur lcd pour un ST. Bravo super boulot comme d'ab' . y en a marre de toujours être obligé de vous faire des éloges cela doit être dur d'être trop top tout les jours

sundance (./896) :
et oui jeff tu as trouvé ...

trés fort bravo !

la clock est prise directement sur le shifter (16 mhz)
je lis l'entrée numerique du shifter et je resort la video en 31.2 khz , (scan doubleur)
j'ai mis des resisances pour refaire l'analogique rgb (3 x 4 = 12 resistances)
et direct sur l'ecran vga le seule petit hic c'est du 50 hz et tous les écrans ne supporte pas
c'est pas encore super net mais je pense ameliorer un peu le truc.

bilan moins de 20 composants un cout ridicule.....

la cerise sur le gateau: il me reste 25 % du temps machine pour faire autre chose et quelque i/o...


bon la médaille reviens a Jeff.



Fichier joint : (SCAND2.jpg)

hehe, c'est un montage à la mode en ce moment.
Torlus en a fait un a base de cpld pour apple2 récemment:
http://silicium.org/g2k/
