390

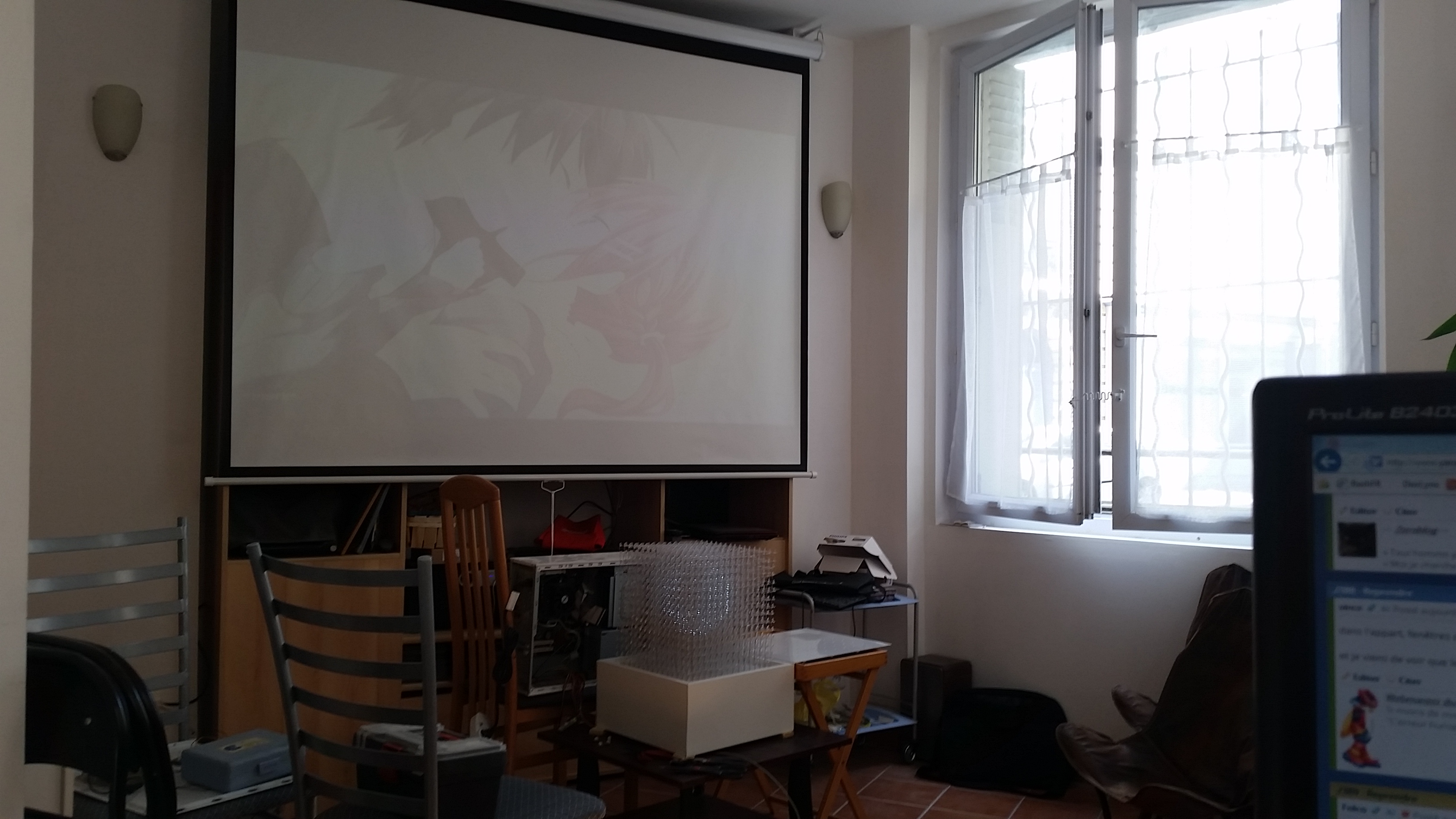

salon éclairé en plein jour :
LyyY
(et c'est de coté, comme je le disait, l'éclairage des leds part vers le haut principalement)

Pour comparaison, c'est plus brillant que le projo
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

391

Zerosquare (./380) :
Regarde si tu peux changer l'affectation des broches sans tout casser dans ton schéma, le SPI hardware c'est un gros gain de vitesse (ça génère l'horloge et les données pour 8 bits d'un coup, t'as juste à charger l'octet et à lancer le truc).
MOSI (pour l'envoi de data au slave) est sur le pin 51
MISO (pour la réception de data depuis le slave) est sur le pin 50
SCK sur le pin 52
SS sur le pin 53

on est pas loin de ce que j'ai fait :
  pinMode(53, OUTPUT); // Data IN
  pinMode(52, OUTPUT); // Latch
  pinMode(51, INPUT); // Data OUT
  pinMode(50, OUTPUT); // Clk

en gros, mon Data IN (c'est vu du coté cube) doit être connecté à MOSI, Data OUT à MISO, SCK a CLK et LATCH à SS... le problème qui va se poser, c'est que CLK et LATCH marchent sur le front montant... je ne connais pas assez bien SPI pour savoir comment ça marche...
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

392

Je regarde cette page : http://arduino.stackexchange.com/questions/16348/how-do-you-use-spi-on-an-arduino

et je vois qu'il a un débit max théorique de 888'888 octets par seconde... et ça me met le doute... ça voudrait dire que je peux atteindre les 1700 fps en passant au SPI ?
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

393

Moins en pratique, vu que c'est le débit crête, faut prendre en compte le temps de charger les données, etc. Mais oui, ça te laisse une belle marge.

Pour le front actif, tu peux choisir, ils l'expliquent dans ton lien ("Clock phase and polarity").
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

394

Zerosquare (./393) :
Pour le front actif, tu peux choisir, ils l'expliquent dans ton lien ("Clock phase and polarity").
J'ai vu ça.

J'ai clouté mes tasseaux pour pas que ça continue à partir en lambeaux (la colle a bois ne tient pas la charge en latéral (sur du mélaminé))

Je me suis fait un connecteur HE8 mâle à plugger sur l'arduino direct, j'ai mes 4 signaux SPI et mes 4 adresses de couche.
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

395

Et sinon, j'en reparlais avec un pote hier :
bearbecue a été invitée sur ce sujet.

Tu pense qu'il y aurait moyen de faire un truc sympa d'affichage de particules sur un cube 16x16x16 ?
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

396

C'est pas des particules, mais voici quelques idées :
(de 2:57 à 4:40, et à partir de 6:09) :


(de 1:20 à 2:26)


avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

397

Javais pas vu yN depuis un moment et... bonne surprise, bravo vince grin

398

squalyl (./397) :
Javais pas vu yN depuis un moment et... bonne surprise, bravo vince grin
Merci à toi, car sans ton aide précieuse, je n'y serai pas parvenu !
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

399

J'ai reçu mon alim 5V 10A hier... have to test it ^^
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

400

401

50W? On doit commencer a pouvoir faire une belle étincelle, mais je ne m'y risquerais pas trop suivant d'ou viens l'alim
avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

402

./400 -> tu veux dire qu'il doit faire un branchemetn en triangle ?
avatar<<< Kernel Extremist©®™ >>>
Feel the power of (int16) !

403

Tres important le branchement en mode Triangle
avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

404

405

L, N, G, -V, -V, +V, +V

Je mets un pont entre N, le premier +V et le premier -V et ensuite entre L, le second -V et le second +V, ensuite je branche N au fil Noir de mon câble 230V, L au fil light (celui qui est jaune) et G au fil Gris/bleu, c'est bien ça ?
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

406

Oui oui tu nous filme le feu d'artifice? grin
avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

407

N'oublie pas le son cette fois grin.

Ah, et sauvegarde avant, au cas où
avatarpedrolane stoppe la chute des chevaux

La DNC-Team : un club plein de mystères

408

j'imagine que c'est squalyl qui me répondra...

sur les cartes arduino, c'est quel type de connecteur pour l'alim ?
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

409

le DC Jack?
avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

410

yep, ou la pin VIN

barrel connector je sais plus si c'est 2.1 ou 2.5mm la pinouille interne.

411

d'après godzil, mon pb de marchage pas génial sans alim usb de l'arduino serait qu'il est ptet pas prévu pour n'avoir "que" 5V en entrée sur le dc in... vous pensez que ça peut venir de là ?

dans ce cas, faut que je me fasse une adaptateur alim usb et basta ?

[EDIT] bon bah c'est bien ça... en mettant un transfo 12V à la place, ça marche direct... la solution "propre" c'est quoi ? un adaptateur 5V vers 12V en entrée avant l'arduino ? un adaptateur USB ou équivalent ? autre ?
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

412

le DC IN n'a qu'un 7805, donc faut au moins 7V en entrée pour avoir un 5V propre en sortie...

ou alors tu alimentes direct en 5v depuis l usb oui.

413

l'un de vous aurait pas une prise usb B en trop sous le coude ? ça me ferait chier de charcuter une câble usb "juste" pour ça...

ou sinon, le connecteur he10 "usb" de la carte, y'a pas moyen de lui filer direct le 5V dessus ?
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

414

Si tu alimentes par du 5 V externe directement, dessoude le régulateur de la carte, c'est pas prévu pour qu'on injecte une tension sur la sortie.
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

415

si, c'est prévu, on alimente en parallèle entre USB et DCIN, le plus haut 5V gagne.

416

Y'a des diodes sur la carte de Vince ?
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

417

418

Sinon il y a toujours le moyen d'alimenter l'arduino en elle meme via la broche +5V sur le connecteur pour "bouclier"
avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

419

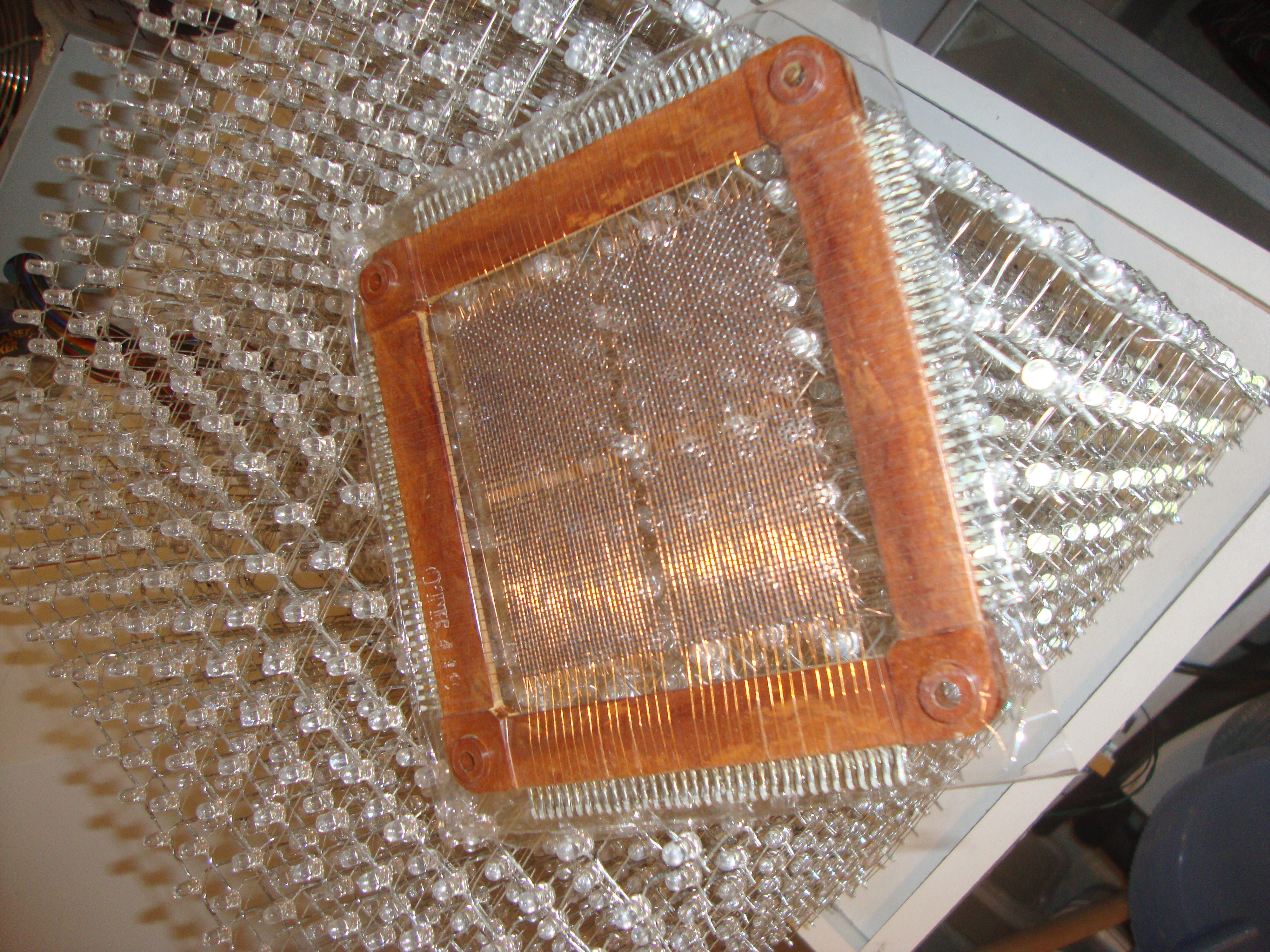

Jeu, essayer de deviner la masse de travail que représenterait la mise en place de "mémoire trop classe" sur le cube...

vWJE
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca
