Jonas Le 17/09/2019 à 10:51 Tiens question con, j'ai une bague vissable avec un pas de vis à l'intérieur qui se met autour d'un stylo vissable et le tout se visse (car la bague a aussi un pas de vis à l'extérieur) dans un socle de robot qui fait déplacer le crayon. Je veux remplacer ça par un socle universel (qui s'adapte à des stylos qui n'ont pas de pas de vis en les serrant) du coup j'ai besoin de prendre les cotes de cette bague. C'est ma première conception 3D et je ne connais pas les techniques pour mesurer une pièce avec pas de vis, ni même si une imprimante 3D est capable de le reproduire avec précision, vous auriez des conseils ?
"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."
Benj Edwards - Why History Needs Software Piracy
- - -
Achat ou échange: topic de mes recherches
Meilleur smiley = #helico#
Obligatory XKCDQuel diamètre, quelle distance entre les filets? si c'est taille habituelle de stylo je pense que tu peux oublier.
Jonas Le 17/09/2019 à 11:20 Justement ma question est là: dois-je mesurer le diamètre externe du cylindre d'une crête du pas de vis à l'autre en face ou bien dois-je mesurer le diamètre interne du cylindre (= les creux du pas de vis).
Ma question n'est pas sur la faisabilité du projet (c'est faisable) mais sur comment mesurer un pièce comportant un pas de vis et comment qualifier un pas de vise (nombre de tours ? distance entre les crêtes ?). Ensuite j'aurai d'autres questions sur la faisabilité de l'impression en elle même pour faire un filet de vis assez précis.
"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."
Benj Edwards - Why History Needs Software Piracy
- - -
Achat ou échange: topic de mes recherches
Meilleur smiley = #helico#
Obligatory XKCDDe manière pratique il faut mesurer le pas précisément, par exemple en mesurant l'écart de 10 (ou au mieux) crêtes.
Ensuite comme ce sont la plupart du temps des pas ISO a 60 degrés, la norme veut que le diamètre interne (au creux des filets) soit égal au diamètre externe (la barre non filetée) moins le pas.
Par exemple un pas M4x0.8 se fait sur un arbre de 4mm, mais le trou de l'écrou doit faire 4-0.8 = 3.2mm
Donc mon conseil, pour la précision tu mesures le diam externe et le pas, mais pas le diamètre au creux des filets, qui est quasiment impossible a avoir de manière précise, a cause des rayons de courbure et du fait que tu peux pas mesurer ca "perpendiculairement a l'arbre.
Tu nous fais une photo de la vis?
Ensuite tu nous tiens au courant des mesures, parfois sur ebay on trouve tarauds et filières pour un peu tout a un très petit prix.
Ce n'est pas dit que ca soit un pas standard, c'est pour ca que je dit qu'il vaux mieux mesurer le diametre interne, juste pour etre sur
Proud to be CAKE©®™
GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.
godzil: tu peux pas le mesurer correctement, le diam interne des filets.
Jonas: ca me parait pas imprimable, mais c'est peut être une pièce standard de plomberie.
Jonas Le 17/09/2019 à 14:49 yes le pas est vraiment serré. Je vais devoir faire un tour dans un magasin de bricolage je pense
"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."
Benj Edwards - Why History Needs Software Piracy
- - -
Achat ou échange: topic de mes recherches
Meilleur smiley = #helico#
Obligatory XKCD"correctement" peut etre mais tu peux approximer, et l'avantage de l'impression troadé c'est que tu peux faire plusieurs version pour pas grand chose en $$$ et trouver celui qui marche le mieux
Proud to be CAKE©®™
GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.
vince Le 17/09/2019 à 15:17 En couches de 0.5 ça peut éventuellement être imprimable.
Pour ce qui est des stylos, ça a l'air d'être la dimension rotring, non ?
OMD
ca fait revenir quasi 30 ans en arriere...
Proud to be CAKE©®™
GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.
Jonas Le 17/09/2019 à 16:16 Ha yes c'est pas con ça, merci pour l'idée ! Juste par curiosité, tu faisais du dessin technique pour être équipé comme ça ?
"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."
Benj Edwards - Why History Needs Software Piracy
- - -
Achat ou échange: topic de mes recherches
Meilleur smiley = #helico#
Obligatory XKCDhéhé ^^
tu peux aussi faire une pièce imprimée 3d, et trouver le taraud pas fin qui va bien sur ebay.

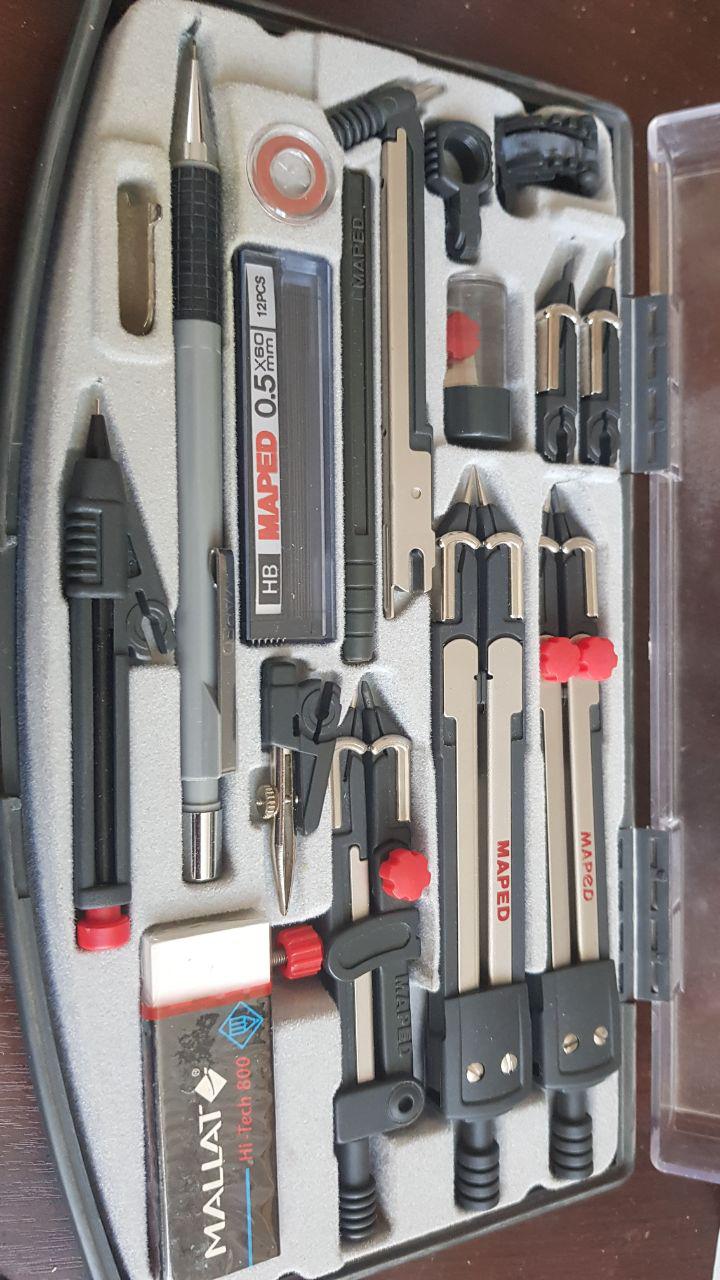

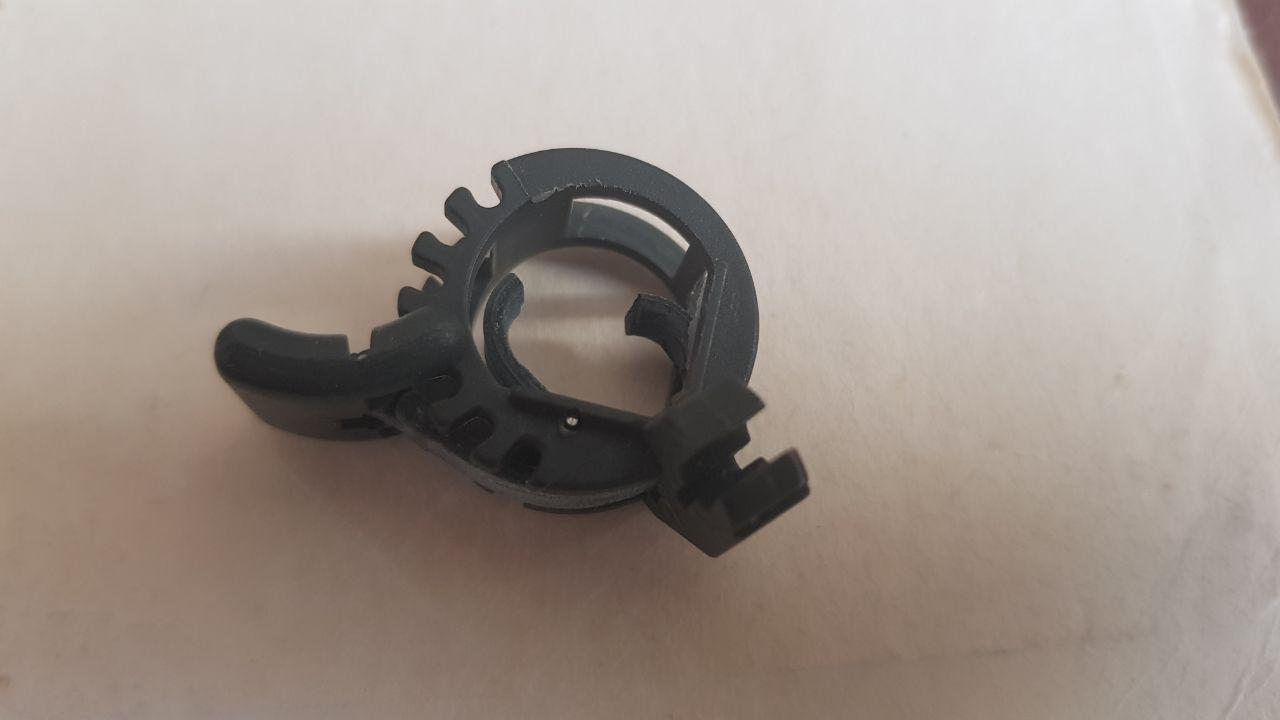

), je suis au boulot et n'ai rien pour mesurer (damnit) donc je ferai ça ce soir. Voici une photo des 2 bagues (diamètre et pas de vis externe identiques, seul le diamètre interne et pas de vis change (pour s'adapter à différents stylo techniques).
)
