Un petit post tout en image adressé aux débutants pour leurs permettre de rentrer plus facilement dans le bain et d'appréhender les noms plus ou moins barbares des pièces équipant nos BX et leur rôle.

(en cours je dois réduire toutes les photos)

Étrier de frein avant:
vP7P

dipR

Kit remise en état étrier de frein avant:
IpBW

Disques de freins, plaquettes et témoins d'usure avant:
gnHJ

Étriers de freins arrière:
1AAc

Doseur de frein:
9GPO

Carburateur échange standard:
TLv2

Fwaz

Pochette de réparation carburateur:
gRal
flotteurs:
9XUe

Cale thermique:
CMfp

Silencieux arrière berline:
Xk8o
16soupapes:
iAHm

Soufflet de vérin arrière:
k4ng

Vérins arrières:

Faisceau d'allumage:
1,6-1.9 --> 87:
IhNU
1.6-1.9 --> 86
tYDu
16 soupapes:
X4sx

Kit de distribution avec galet et courroie ainsi que pompe HP et alternateur:
FxOb

Pompe à eau:
Suxf

Silent bloc de boite:
WYOI

Bougies d'allumage:
aR99

Retour de fuite de vérin avant:
P1FL


Pieuvre retour de fuite fonctionnel:
mPkr

Correcteur de hauteur avant ou arrière:
bRvf

Sphère accumulatrice:
tbH5

Thermostat:
QNaP

Radiateur d'habitacle:
oMy9

Radiateur moteur 16 soupapes:
zNv7

Kit roulement de bras arrière:
xiuS

Bras de suspension arrière:
5dPe

Avec ABS:

Calculateur ABS:
rwvg

Capteur ABS de roue arrière:
gH8k

Moteurs de verrouillage centralisé des portes et coffre:
DYVW

Boitier verrouillage centralisé:
lbcs

Si vous voulez le compléter n'hésitez pas.
avatar
Depuis 1987 BX 16 TRS, 195000km, gris perle avec vitres électriques arrière. 7,43L/100 sur les 11 794 derniers kilomètres. Conduite normale.
L'orthographe et la grammaire sont des bases élémentaires!

--> Moteur de recherche du forum --> Lien direct vers le forum --> IMPORTANT Création compte MIRARI

2

Pas mal comme idée wink
reacteur (./1) :
Silent bloc de boite:
WYOI


ça par contre c'est la biellette anti-couple wink Le silent-bloc de support moteur côté boite est différent wink


PS : avec les réfs des pièces ce serait top grin
avatar
CX 25 TRD Turbo2 1987 328 000 Kms - Xantia 1.9TD Break Tentation 1997 240 000 Kms - Xantia Activa 2.1TD 1998 309 000 Kms
BX 19 GTI 1987 193 000 Kms : Miss Collector : topics/105880-bx-19-gti-ma-2-19-gti-alias-miss-collector
Vendue : BX Cottage Turbo D 1993 : topics/117893-bx-cottage-td
Vendue : BX TRD Turbo 1989 : Gueule Cassée : topics/100251-bx-trdt-ma-trdt-ze-topic
Vendue : BX 19 GTI 1988 : Space Mountain
CX 25TGDT2 Break 1990 (épave)

3

ouai c une bonne idée jessayerai de posté des photo pour les piece des diesel

4

Une bielette de barre stab :


Une rotule de suspension :


Un soufflet de direction :


Un triangle de suspension :

Visitez le vrai forum de la BX, http://www.lacitroenbx.com

5

Un roulement de roue avant :


Une bielette et une rotule de direction :


Un silent block de barre stabilisatrice :


Visitez le vrai forum de la BX, http://www.lacitroenbx.com

6

Un embrayage (Bx 16 soupapes)


Une pompe à huile, avec un ressort et un clapet de décharge neufs :


Un carter d'huile alu de BX climatisée.

Visitez le vrai forum de la BX, http://www.lacitroenbx.com

7

En haut : une pochette de joints pour haut moteur (bx 16 soupapes)
En bas : une pochette de joints bas moteur XU.


Culasse de BX 16 soupapes, avec ses 16 soupapes :


Outre les pièces déjà citées, coussinets de bielles et de vilebrequin, vis de culasse, vis de bielles, pompe à eau.

Visitez le vrai forum de la BX, http://www.lacitroenbx.com

8

Vilebrequin, volant moteur et embrayage, pour BX 16 soupapes :

Visitez le vrai forum de la BX, http://www.lacitroenbx.com

9

Berceau avant de BX (en cours de peinture)


Crémaillère de direction (direction assistée).


Triangle de suspension avant de BX, et ses deux silent blocs.


Visitez le vrai forum de la BX, http://www.lacitroenbx.com

10

bonne idée ce topic, j'aurais de quoi completer mais il me faut retrouver qques photos
avatar
AMI 8 BREAK 1971 / SM Carbu71/ GS Special 1974 / Simca 1100 VF2 1974 5 places / CX 2000 super 1979/DSuper 5 1972/ BX 16 TRS 1984/ 306 cab RG 1995 / Alfa 156 SW 2000

Si vous êtes pas contents, allez vous faire enculer :love:

11

Tête de delco et son rotor:
s0DG


Couvercle du réservoir LHM avec sa jauge et ses filtres:
YoUN

Joints de couvercle bocal LHM et joint de jauge LHM
FVPZ

Sonde thermodilatable carburateur Solex et son support:
gyC4
avatar
Depuis 1987 BX 16 TRS, 195000km, gris perle avec vitres électriques arrière. 7,43L/100 sur les 11 794 derniers kilomètres. Conduite normale.
L'orthographe et la grammaire sont des bases élémentaires!

--> Moteur de recherche du forum --> Lien direct vers le forum --> IMPORTANT Création compte MIRARI

12

bonjour,
je voulais savoir ou est ce qu'on pouurai trouver des soufflet de vérins arrière de bx 4x4 diesel.merci
reacteur (./1) :
Soufflet de vérin arrière:


Peugeot 207 SW 2008 [Roulante], Citroën Bx millésime 1992 [Roulante], Citroën bx 19 Trd 1988 [Non roulant JDC], Peugeot 206+ Hdi 1.4 2011 [VEI], Citroën Bx Break Image 1994 [Casse], Citroën Bx 19D 4X4 1991 [PALC], Citroën Bx 19 trd 1987 [Casse],
Bmw 520I 1985 [Vendu], Renault 19 td 1993 [Vendu], Fiat Uno 1.1 60s 1990[PALC], Peugeot 405 Srdt bayern 1993[Casse].
Réparateur de vélo, revente, et entretien. Photographe Amateur, Passionné de Bx.

13

Si je dit pas de bêtise c'est les même que les BX diésel classique

14

Non, ce ne sont pas les mêmes.

Référence 527204, tu ne trouveras ça que chez Citroën. (et pour le moment, c'est encore dispo, faut mieux pas traîner).
Visitez le vrai forum de la BX, http://www.lacitroenbx.com

15

16

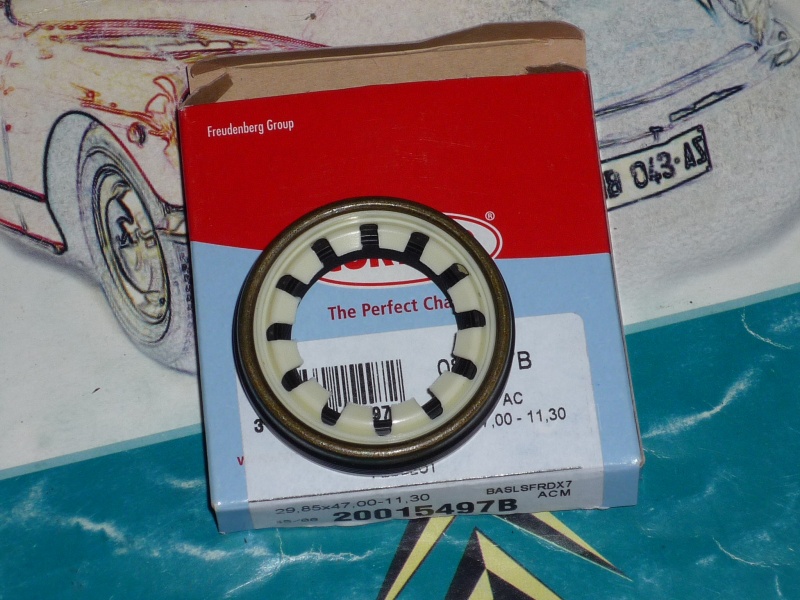

joint de boite

U85B
avatar
BX 15 RE 136 200 km (presque restauré)En activité
BX 19 RD EVASION288 600 => 358 643 km (H.S. à cause d'un arbre de m***e)
Prochainement une BX 16 TRS de 86 avec option clim.
Le temps qu'il y aura du pétrole il y aura des BX ^^
Souvenir d'une 16 trs de 83, que mon père avait quand j'étais jeune, qui malheureusement fini à la casse, à cause de la rouille, plus tard il me faudra une bx série 1 ;)

17

18

Super travail !
Mais où trouver toutes ces pièces que citroen ne veut plus fournir?
Je cherche verin arg bx berline en vain ……je m' y prend sans doute mal …:-((
Bonjour
Sur OURANE les témoins
température et stop s’ allument
dès que je démarre.
Or le moteur est froid ( trois
heures et demi d’ arrêt, dehors
par le temps frais que nous
avons)
Il est vrai que j’ ai eu une fuite de
radiateur, mais je n’ ai vu aucun
témoin allumé avant de m’
arrêter.
A supposer que les thermostats
de sécurité se soit “enclenchés”
après l’ arrêt, y aurait-il une
chose à faire pour les
“déclencher”?
Merci d’ avance.

19

Pour ça, va voir en casse car c'est une pièce qui n'est généralement pas soumise à des problèmes d'usure.
