90

mon idée, c'était de te passer de la phase démêlage/enfilage, tu "glissais" directement ta couche sur la herse de brochettes, et tes fils étant tenus suffisamment souples, tu pouvais les souder sans retirer le support...

erf, en l'écrivant, je me rends compte que cette fameuse herse t'interdit de souder confortablement au milieu
avatar
pedrolane stoppe la chute des chevaux

La DNC-Team : un club plein de mystères

91

oui, d'autant qu'il faut pouvoir la retirer après...
avatar
Webmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

92

(j'ai fait appel à un spécialiste ès photographie, il devrait vous partager ses clichés ^^)
avatar
Webmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

93

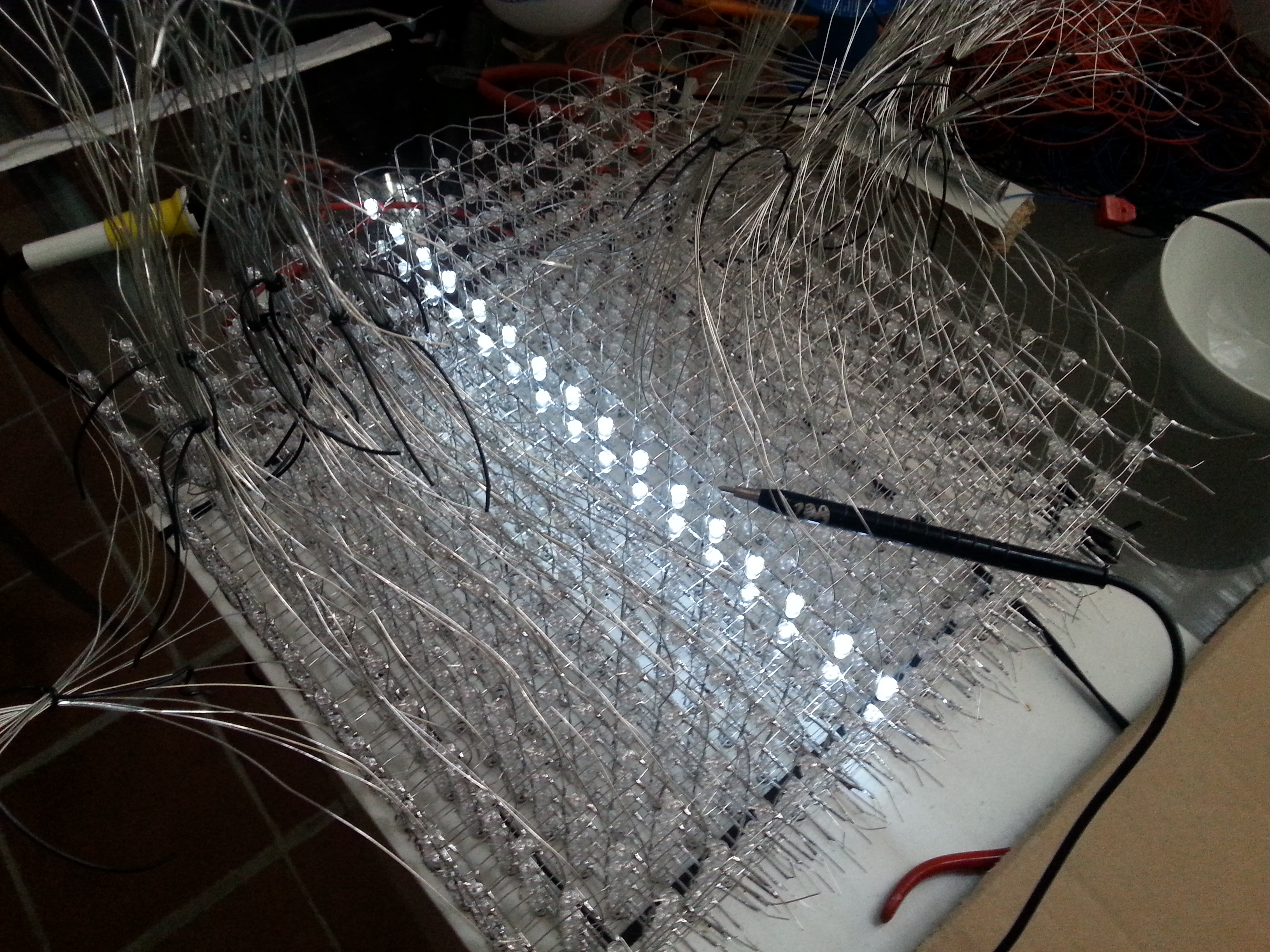

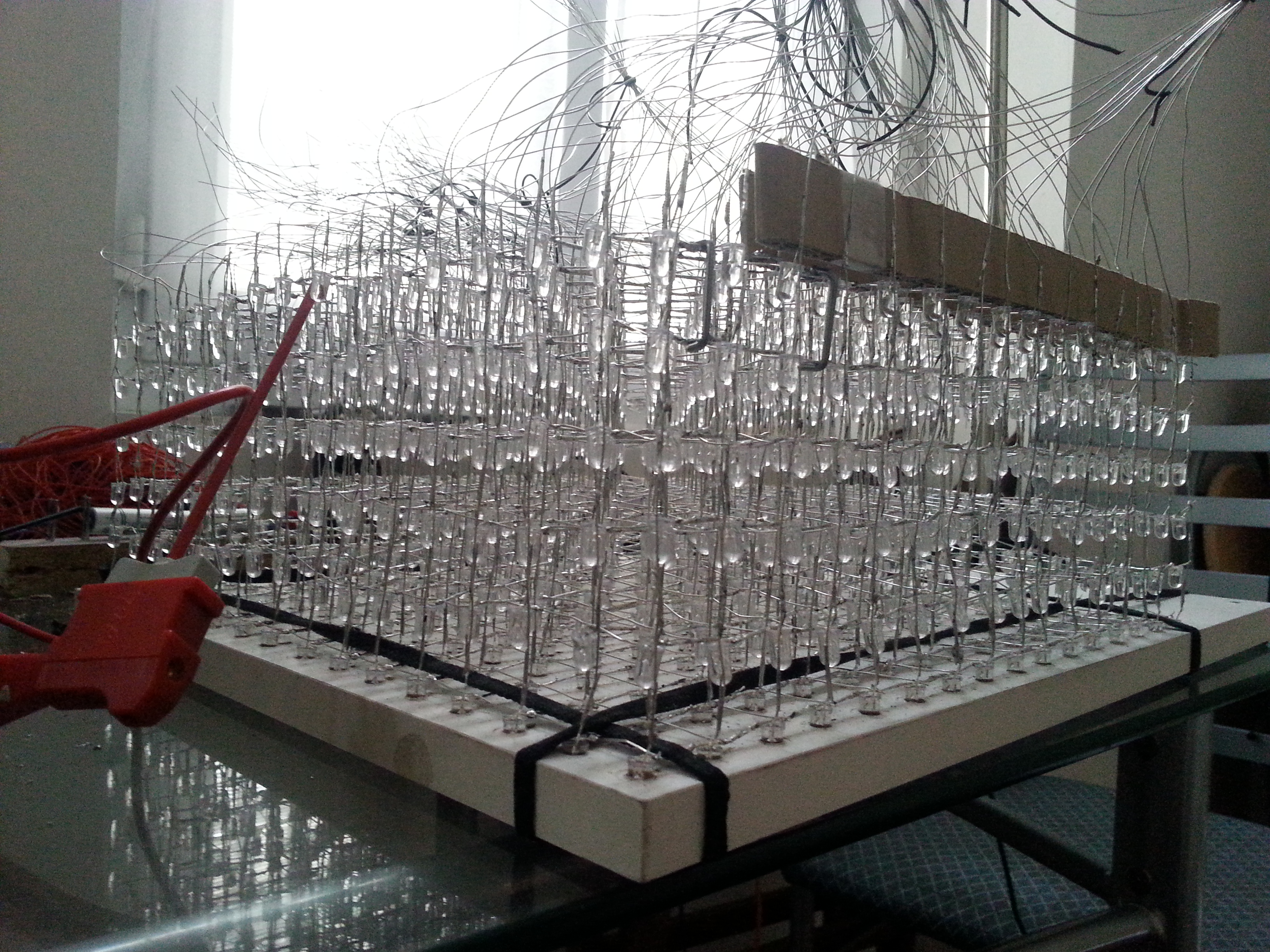

je balance !

tromb Fichier joint : lZKZ
tromb Fichier joint : pxKL
tromb Fichier joint : bnpI
tromb Fichier joint : dw46
tromb Fichier joint : wdEH
tromb Fichier joint : 5u89

94

Et sinon, vu le nombre d'I/O sur la carte arduino, je vais m'offrir le luxe de diviser par deux le cube :

4 bits avec un demux pour déterminer la couche
4 bits avec un demux pour déterminer 2 lignes (N et N+8)
2 fois 16 bits pour les colonnes

On a pensé à garder le schéma initial avec les PWM hard pour chaque colonne, mais il n'y en a que 12 sur la carte.
avatar
Webmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

95

mais l'arduilol c'est mââgik

http://forum.arduino.cc/index.php?topic=19451.0

(le driver série de mes cartes est un CH340G, dont le driver est compatible avec les FTDI, mais pas l'inverse)

96

./93 : impressionnant !
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

97

Oué, belle partie de courage quand même grin
avatar
<<< Kernel Extremist©®™ >>>
Feel the power of (int16) !

98

petit post inutile : 50% !!!

8 couches/16 assemblées !

(et j'ai déjà 4 autres couches prêtes dont une déjà étamée pour la suite)
avatar
Webmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

99

http://www.instructables.com/id/8x8x8-Arduino-LED-Cube/?ALLSTEPS

Probablement de bonnes idées à choper, surtout coté arduino.

il semble avoir fait par couches comme toi?

100

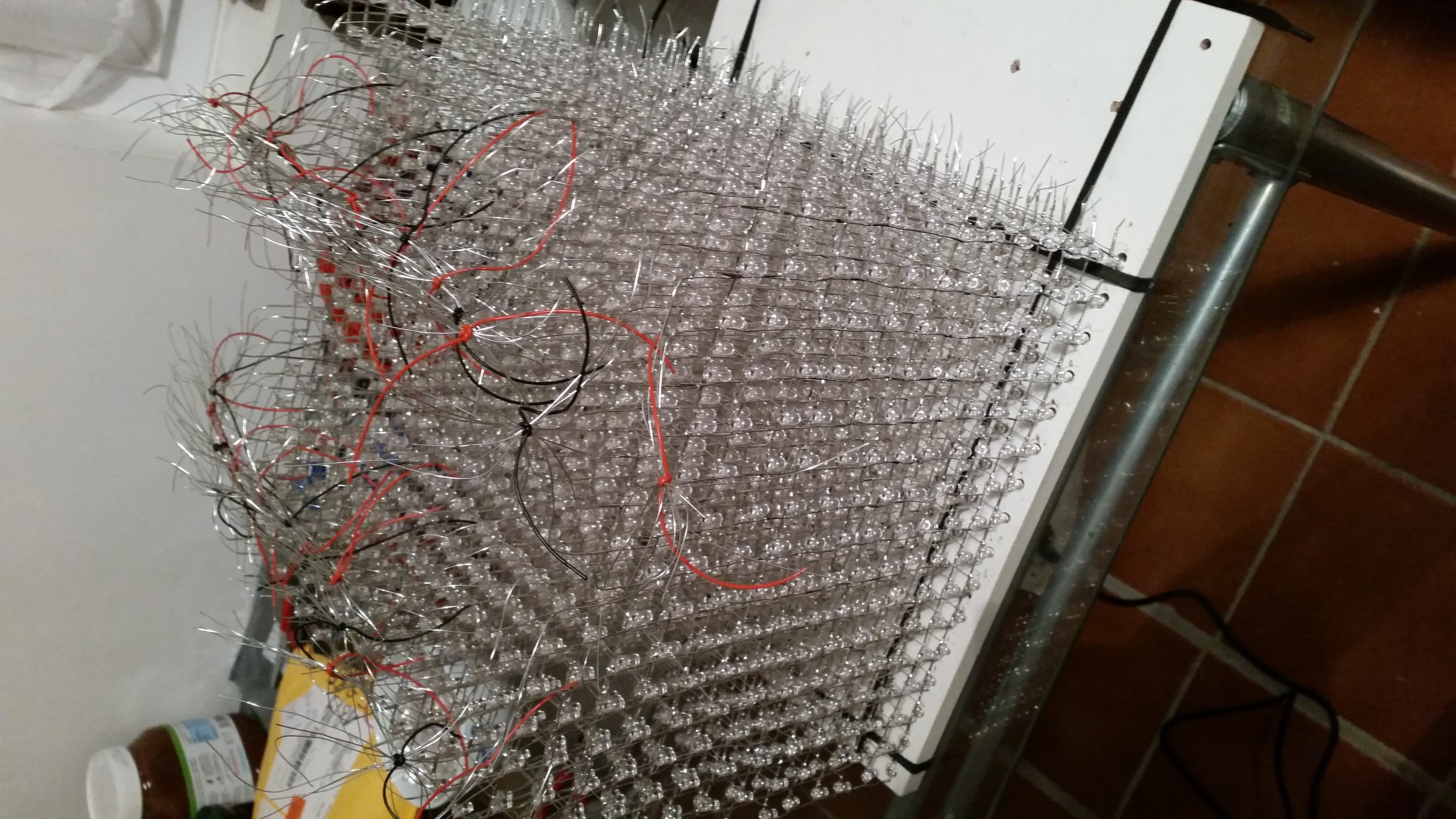

12 couches assemblées

MABF
avatar
Webmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

101

Ça ressemble à un truc sorti d'une œuvre de SF, une entité extraterrestre cubique qui occupe de plus en plus d'espace...
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

102

Mais c'est délirant ce truc, c'est génial grin
avatar
<<< Kernel Extremist©®™ >>>
Feel the power of (int16) !

103

squalyl (./99) :
http://www.instructables.com/id/8x8x8-Arduino-LED-Cube/?ALLSTEPS

Probablement de bonnes idées à choper, surtout coté arduino.
il semble avoir fait par couches comme toi?
pas tout à fait, ses couches sont verticales d'une part et d'autre part, le maillage n'est que 2D et il n'y a qu'au fond qu'il relie toutes les couches entre elles...

par contre sa méthode pour préparer les leds, c'est une bonne idée (j'avais commencé un truc un peu comme ça) mais ça nécessite des tiges et non du fil de fer (ou alors ça doit être galère à redresser) et ça doit prendre un temps monstrueux pour préparer les composants...
avatar
Webmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

104

Zerosquare (./101) :
Ça ressemble à un truc sorti d'une œuvre de SF, une entité extraterrestre cubique qui occupe de plus en plus d'espace...
http://lecturederaymond.over-blog.com/article-19261674.html !
avatar

105

Mouarf, j'avais dis ça complètement au pif grin
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

106

Ayant fini mon projet plus important, j'ai repris la préparation des 4 dernières couches, et vu le temps que ça prend, on a le temps de réfléchir...

J'ai eu une idée, mais je ne sais pas trop dans quelle mesure elle serait réalisable :
1) Connecter le cube à un PC pour pouvoir afficher un "diaporama" d'animations dans un format défini
2) Connecter une webcam (ou deux) sur ce PC pointée(s) sur le cube
3) Faire un programme qui permette de voir le Stream en "live" mais qui puisse enregistrer la vidéo qui correspond à une animation
4) Permettre aux gens d'uploader leurs animations, elles sont alors mises en file d'attente
5) Une fois l'animation passée en live, les utilisateurs peuvent aller voter pour une vidéo
6) Pendant une partie de la journée, le live s'interrompt pour rediffuser les animations les plus populaires

Bref, c'est une idée à creuser mais ça peut être bien fun amha

(et le tout dans un format "open" qui permettrait de multiplier le nombre de cubes à l'avenir voire de distribuer l'affichage des animations à des cubes distants...)
avatar
Webmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

107

je pose ca la:

https://www.adafruit.com/products/2491

print(wifi.sta.getip())
--nil
wifi.setmode(wifi.STATION)
wifi.sta.config("SSID","password")
print(wifi.sta.getip())
--192.168.18.110


pin = 1
gpio.mode(pin,gpio.OUTPUT)
gpio.write(pin,gpio.HIGH)
gpio.mode(pin,gpio.INPUT)
print(gpio.read(pin))

http://nodemcu.com/index_en.html#fr_5475f7667976d8501100000f

108

vince (./98) :
petit post inutile : 50% !!!

8 couches/16 assemblées !
(et j'ai déjà 4 autres couches prêtes dont une déjà étamée pour la suite)
donc now j'en suis à 12/16 assemblées et 2 de prêtes...

je vais préparer les deux dernières couches avant la phase finale d'assemblage du cube (par contre faudra encore gérer le driver et tout le merdier ^^)
avatar
Webmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

109

a priori la machine du lab sait gérer 32x32, donc a voir *quand* je pourrai faire ca, c'est vraiment aléatoire grin

110

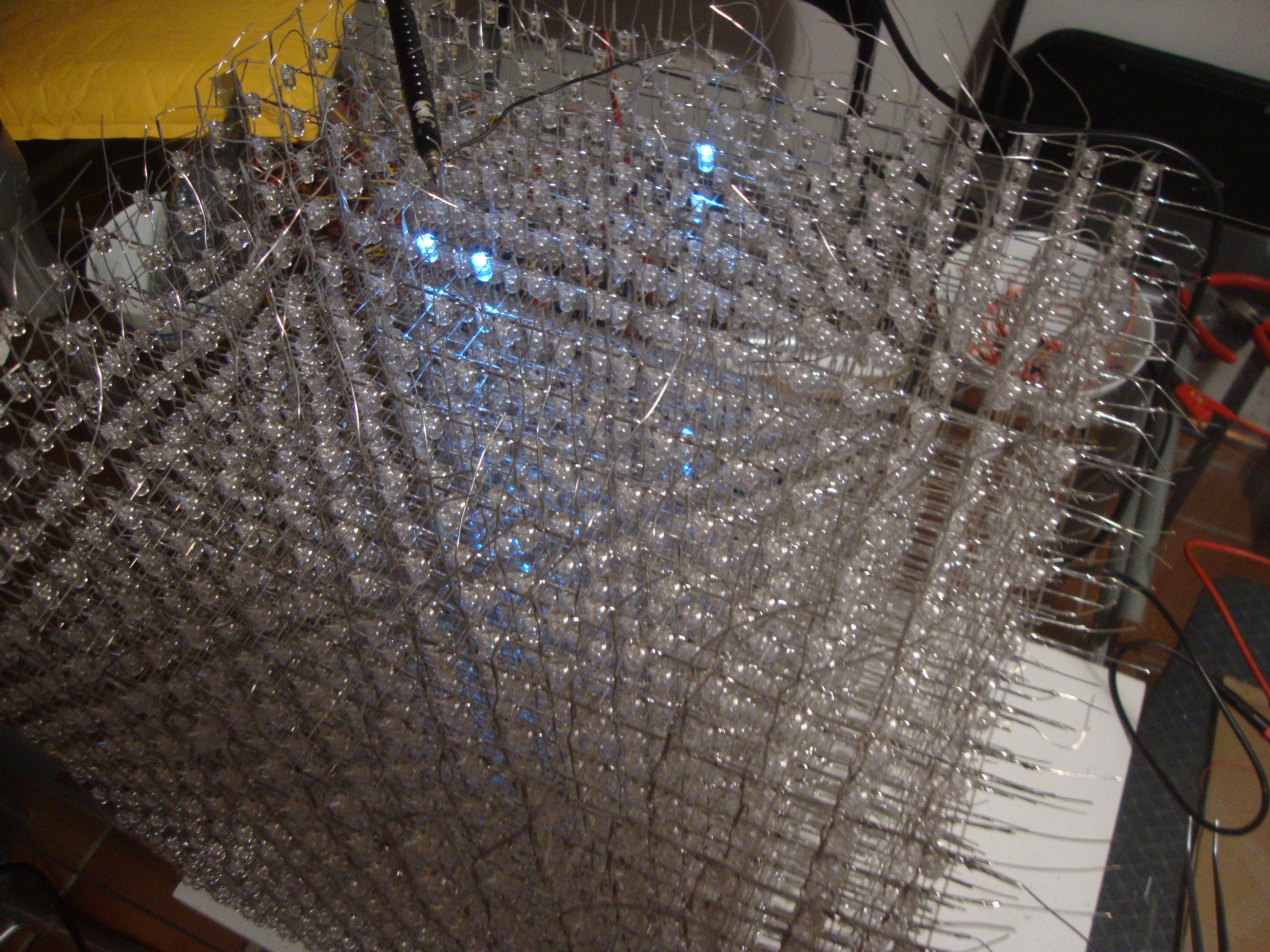

TADAM !!!

pXiD

L'assemblage du cube de 4096 leds est fini !!!

Selon la documentation que j'ai pu voir ici ou là, le fait d'avoir ce cube fait de moi le chef légitime des Transformers et Mégane Fox ne devrait pas tarder à débarquer !
avatar
Webmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

111

Tu nous la présenteras à ton anniv ? smile
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

112

Superbe boulot grin
avatar
<<< Kernel Extremist©®™ >>>
Feel the power of (int16) !

113

114

La led aux coordonnées 8.8.8 est défectueuse, il faut la changer embarrassed

(sinon, chapeau !)
avatar

115

vu que c'est la periode SW, il faudrait afficher un "hologramme" comme dans les films cheeky
avatar

116

squalyl (./11) :
y'a pas moyen d'utiliser des tits mosfets pour faire un allumage 3d?
un BS170 mos-N par LED, éventuellement en SOT23

ensuite genre 16 GPIOs actifs HAUT pour alimenter les anodes de chaque couche.

Ensuite 16 GPIOs actifs HAUT pour alimenter les grilles, par ligne.
et 16 GPIOs actifs BAS pour alimenter les sources, par colonne.

A voir... ca fait 4096 transistors et un peu de soudure, mais ca évite les registres a décalage en grande quantité.

tromb Fichier joint : h1ff
pour pas dire de conneries, par rapport à cette image :
1 : relié au fil qui descend de la matrice de leds ("couche" sur ton schéma)
2 : relié au signal ligne
3 : relié au signal colonne

j'ai bon ? ( https://www.fairchildsemi.com/datasheets/BS/BS170.pdf )
avatar
Webmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

117

Huh ? J'avais pas lu, mais un transistor par LED ? confus

C'est beaucoup plus simple d'utiliser des démultiplexeurs.
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

118

je les ai déjà les 256 transistors
avatar
Webmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

119

Ouais, mais 256, pas 4096.
