Bonjour à tous,
Je recherche cette pièce pour ma sport tromb Fichier joint : yO4V (ressort carbu bx.jpg)
2
Personnellement je cherche toujours.
avatarBX Sport gris perle 03/86
BX Sport rouge vallelunga 04/85 n°166
"Quand je serai grande je serai une 4TC ..."
3
La photo provient d'où ? Car j'ai des doutes sur l'origine de ce ressort smile

On n'avait plus le ressort aussi, on en a mis un de 16 rs qui va parfaitement bien, par contre savoir quelle est le bon ressort à l'origine et réussir à en trouver un, sachant que la moitié des bx sport n'ont plus la patte de fixation pour le ressort, sachant aussi que celle qui ont la patte de fixation ont très rarement encore le ressort qui va avec et surtout quasiment aucune bx sport n'a le même ressort donc c'est pour ça que je doute que sur la photo il s'agisse du ressort d'une bx sport comme sortie d'usine, et qu'à l'époque il avait déjà installé une patte de fixation spécifique donc je doute qu'il ait mis un ressort spécifique aussi, c'est pour ça mettre un ressort de la gamme bx n'est pas totalement dénué de sens ou alors à l'époque la patte de fixation a été récupéré sur une rampe de carbu addhe c40 de la gamme PSA à part les matra murena "s" ou"préparation 142" qui ne l'ont pas, par contre les ax sport ont l'air d'avoir la même patte et sans doute le même ressort chapo

Quelqu'un connaît la référence du ressort de rappel des bx sport ou celui des ax sport ? smile
4
C'est bien ma photo que luc38 a repris pour montrer la pièce qu'il recherche.
Ce ressort viens de mon AM86 , je pense qu'il est bien celui monté sur les sport. Ceux qui l'ont encore pourront donner leurs avis.
avatarBX Sport gris perle 03/86
BX Sport rouge vallelunga 04/85 n°166
"Quand je serai grande je serai une 4TC ..."
5
Il mesure combien diamètre et longueur ? smile

Car si c'est le bon ressort, il est fortement possible qu'il ait servi pour d'autre(s) modèle(s) PSA smile
6
Oui c est bien ta photo pour la mesure aucune idée
7

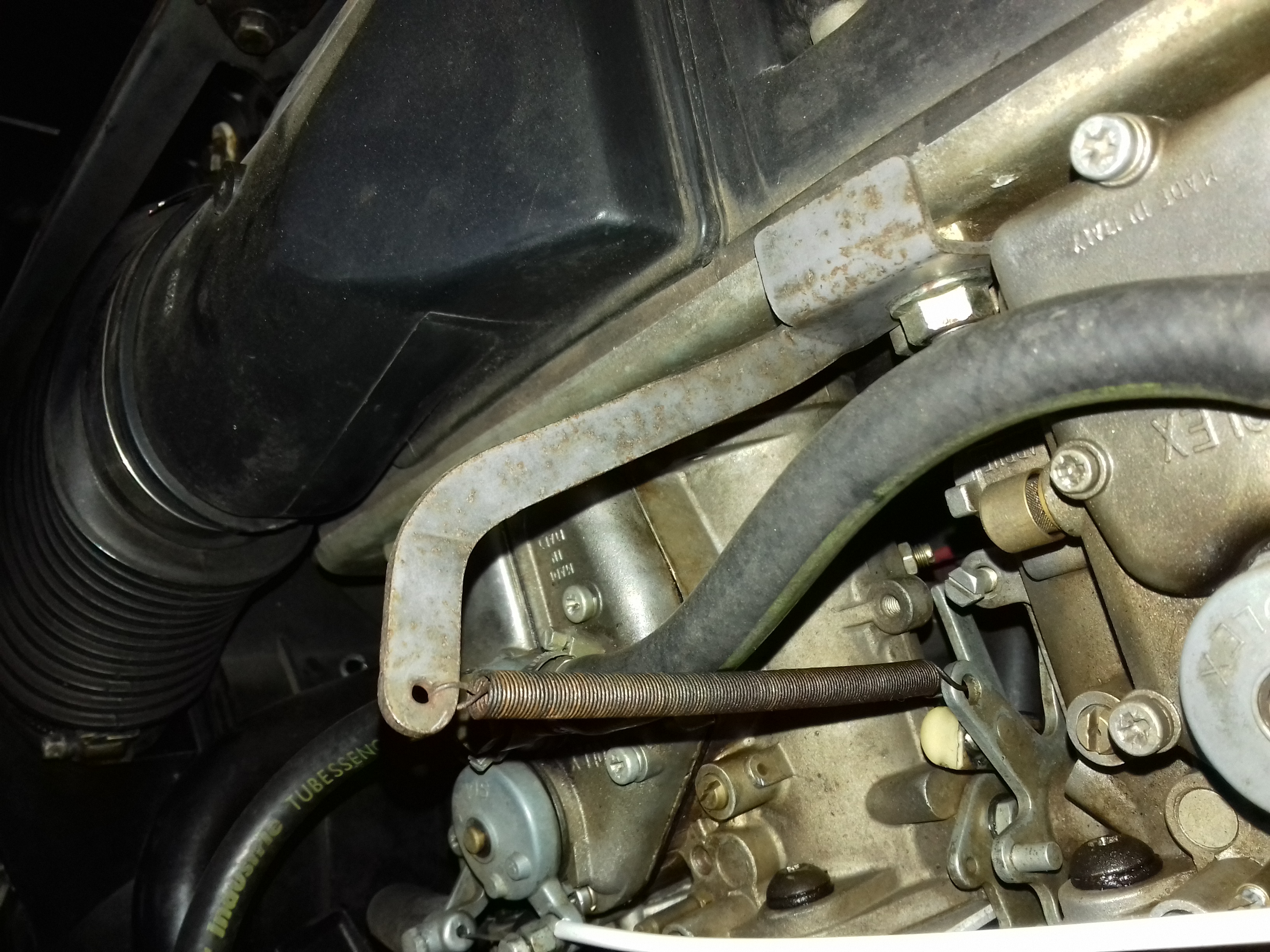

tromb Fichier joint : 66Vj

Diamètre 6mm
Longueur ressort 100mm (pour les spires) sinon 12 cm de longueur totale
avatarBX Sport gris perle 03/86
BX Sport rouge vallelunga 04/85 n°166
"Quand je serai grande je serai une 4TC ..."
8
Il faudrait un schéma précis pour la reproduire
9
Merci bmx2645 top

luc38 tu cherches la patte de fixation et le ressort ou juste le ressort ? smile
Je recherche la patte . oui merci bmx2645
Si ça peut t'aider luc38, la patte de fixation est bien spécifique aux bx sport, dans cette annonce on voit que celui des ax sport est tourné dans l'autre sens et à l'air plus petit : https://www.leboncoin.fr/equipement_auto/1352909617.htm?ca=12_s
Voilà un schéma ^^


Papatte 95632279 ... rien sur citroen service l'ax sport a le même style de patte mais une autre ref spécifique.

ressort 95589542 (en effet partagé par l'ax sport à ce poste).... et là vous avez la chatte qu'il fallait.... c'est le même ressort que votre tendeur du renvoi de commande d'embrayage donc on le trouvera sur encore énormément de PSA BE1 et BE3 qui n'avaient pas ou pas encore le levier direct sur axe de fourchette !!!!
avatarOurane 93 244000km et GTI 4x4 159000km
Ex sur GT et 11ans de diesel atmo.
Ma chaîne Youtube de plus de 900 vidéos techniques et historiques principalement PSA, surtout Citroën, des années 80 aux 2000:
https://m.youtube.com/channel/UCPmAxPCd_xAbM6fM6vuU7ZA
Nickel Fabi1 king, quelle bonne nouvelle du coup c'est trouvable sur toutes les PSA en BE1 et sur les premières PSA en BE3 si j'ai bien compris ? smile

Autre question, connais-tu la référence de la patte/tige enroulée/fixation qui tient les durites d'essence de retour et d'arrivé vers le cache-courroie derrière le cache-culbuteur ? smile

Et surtout si celle-ci est trouvable sur d'autres) modèle(s) ? smile

D'ailleurs pour le ressort du renvoi d'embrayage, dans ce topic, le premier message, sur le schéma on voit bien le ressort en commun magic vraiment une bonne trouvaille Fabi1 oui : topics/185254-pieces-sur-boite-de-vitesse
Les BE1 et pas forcément les premières BE3 mais celles, en tout cas sur BX, dont le disque d'embrayage est à 200mm, donc sauf en BX les TD, les GTI 16, les 4x4... c'est ça? ce qui laisse tout le reste...

Quant à la patte en espèce de corde à piano elle est commune à tous les XU essence, ref 95613807, NFP comme les 2 pièces plus haut bien sûr.
avatarOurane 93 244000km et GTI 4x4 159000km
Ex sur GT et 11ans de diesel atmo.
Ma chaîne Youtube de plus de 900 vidéos techniques et historiques principalement PSA, surtout Citroën, des années 80 aux 2000:
https://m.youtube.com/channel/UCPmAxPCd_xAbM6fM6vuU7ZA
Merci de l'info top
Plus qu a trouver 2 ressort pas présent sur la patte embrayage non plus .

Merci pour vos reponse
Attention méfiance avec l'embrayage si il n'y a pas ce ressort, gros risque de perdre la petite tige intermédiaire (montage à la con) qui ne tient que parce qu'elle est prise en sandwich dans le système.
avatarOurane 93 244000km et GTI 4x4 159000km
Ex sur GT et 11ans de diesel atmo.
Ma chaîne Youtube de plus de 900 vidéos techniques et historiques principalement PSA, surtout Citroën, des années 80 aux 2000:
https://m.youtube.com/channel/UCPmAxPCd_xAbM6fM6vuU7ZA
bmx2645
<< Diamètre 6mm Longueur ressort 100mm (pour les spires) sinon 12 cm de longueur totale >>

Ressort des carbus d'origine déposé diam. 10 mm. longueur des spires 30 mm. longueur totale 70 mm. J'ai mis de la graisse au niveau des fixations
avatarSalutations citroëniste <<
BX Sport 1986
Saxo bic 1,1 L i (phase 2) 2000
Evasion 2 L i (phase 2) 2000
Effectivement mon ressort n'est pas d'origine, je viens de m'en rendre compte en regardant le ressort d'embrayage qui est soit disant le même. j'ai regardé les premières photos de ma sport où j'avais encore la pate/ressort d'origine (avant que le garage à qui je l'avais confié ne la perde, je ne m'en suis pas rendu compte de suite, et après, et bien trop tard ...). La pate/ressort que j'ai récupéré n'était donc pas d'origine (cf photo plus haut).
avatarBX Sport gris perle 03/86
BX Sport rouge vallelunga 04/85 n°166
"Quand je serai grande je serai une 4TC ..."
Sur vos Sport avez vous une ferraille avec un silentbloc qui fait support entre les carbus et le moteur ? hum

Sous garantie chez Citroën, on m'a mis ce système pour soulager le poids des carbus car j'avais une prise d'air au niveau des 4 soufflets de brides qui ont été remplacés par du neuf
avatarSalutations citroëniste <<
BX Sport 1986
Saxo bic 1,1 L i (phase 2) 2000
Evasion 2 L i (phase 2) 2000
Tu as une photo pour comparer?
En même temps met une photo de ton ressort de carbu.
avatarBX Sport gris perle 03/86
BX Sport rouge vallelunga 04/85 n°166
"Quand je serai grande je serai une 4TC ..."
Il y a une photo dans le topic de ce lien, dans le quatrième message en partant du haut, le lien dans le message de lolo smile : topics/185254-pieces-sur-boite-de-vitesse/2

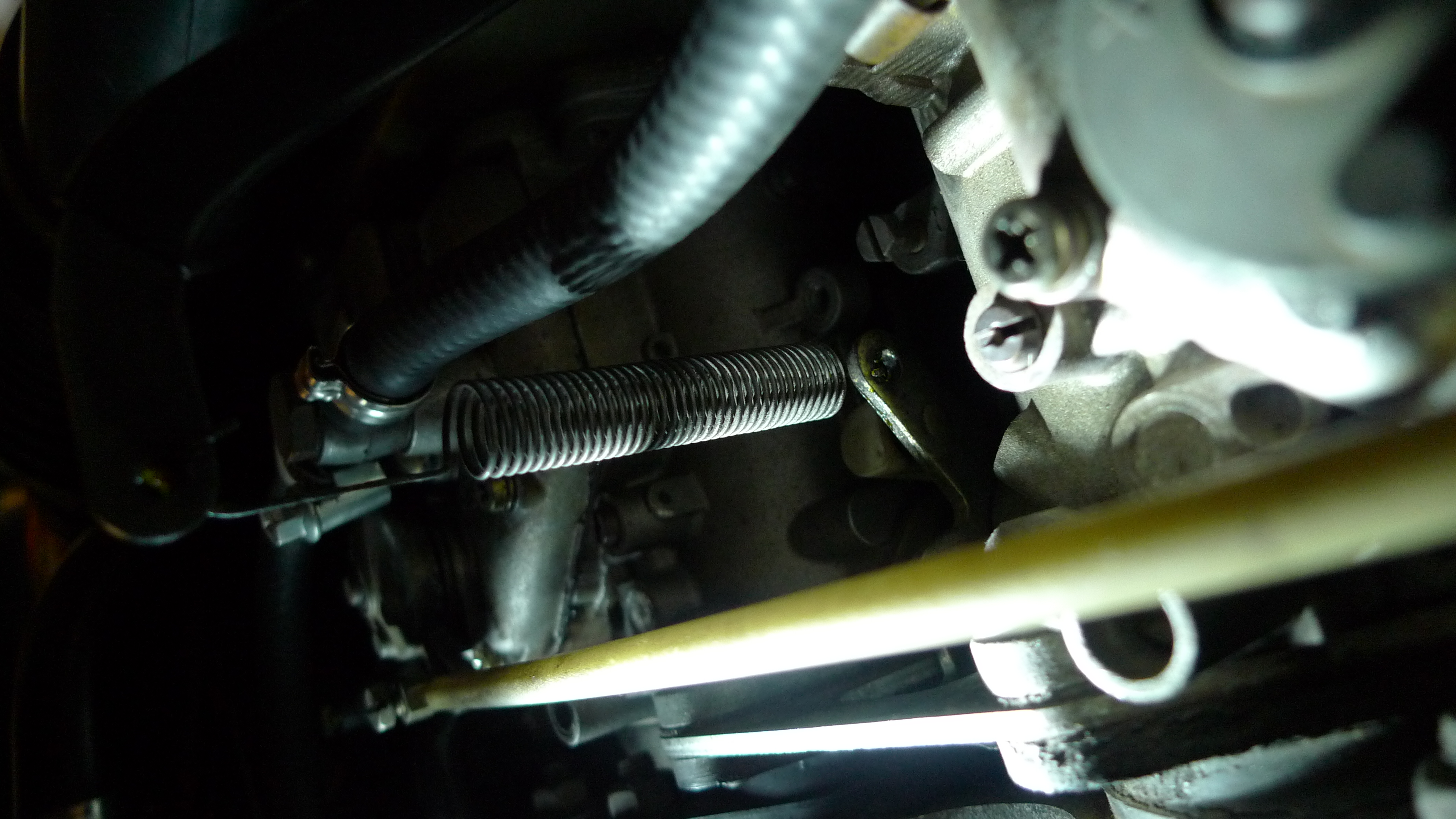

LNko
avatarSalutations citroëniste <<
BX Sport 1986
Saxo bic 1,1 L i (phase 2) 2000
Evasion 2 L i (phase 2) 2000
Patte avec silentbloc pour soutenir les carbus

fZwV
avatarSalutations citroëniste <<
BX Sport 1986
Saxo bic 1,1 L i (phase 2) 2000
Evasion 2 L i (phase 2) 2000
Vraiment super les photos, par contre ce serait possible d'avoir la deuxième photo mais avec plus de lumière magic, ça m'intrigue vraiment, c'est donc relié de la plaque de l'admission à une plaque boulonnée au démarreur ? confus

Ce serait possible aussi d'avoir une photo du support moteur qui soutient la cuve de remplissage d'huile ? smile
<< relié de la plaque de l'admission à une plaque boulonnée au démarreur ? >>
Non, c'est vissé plus bas sur le moteur

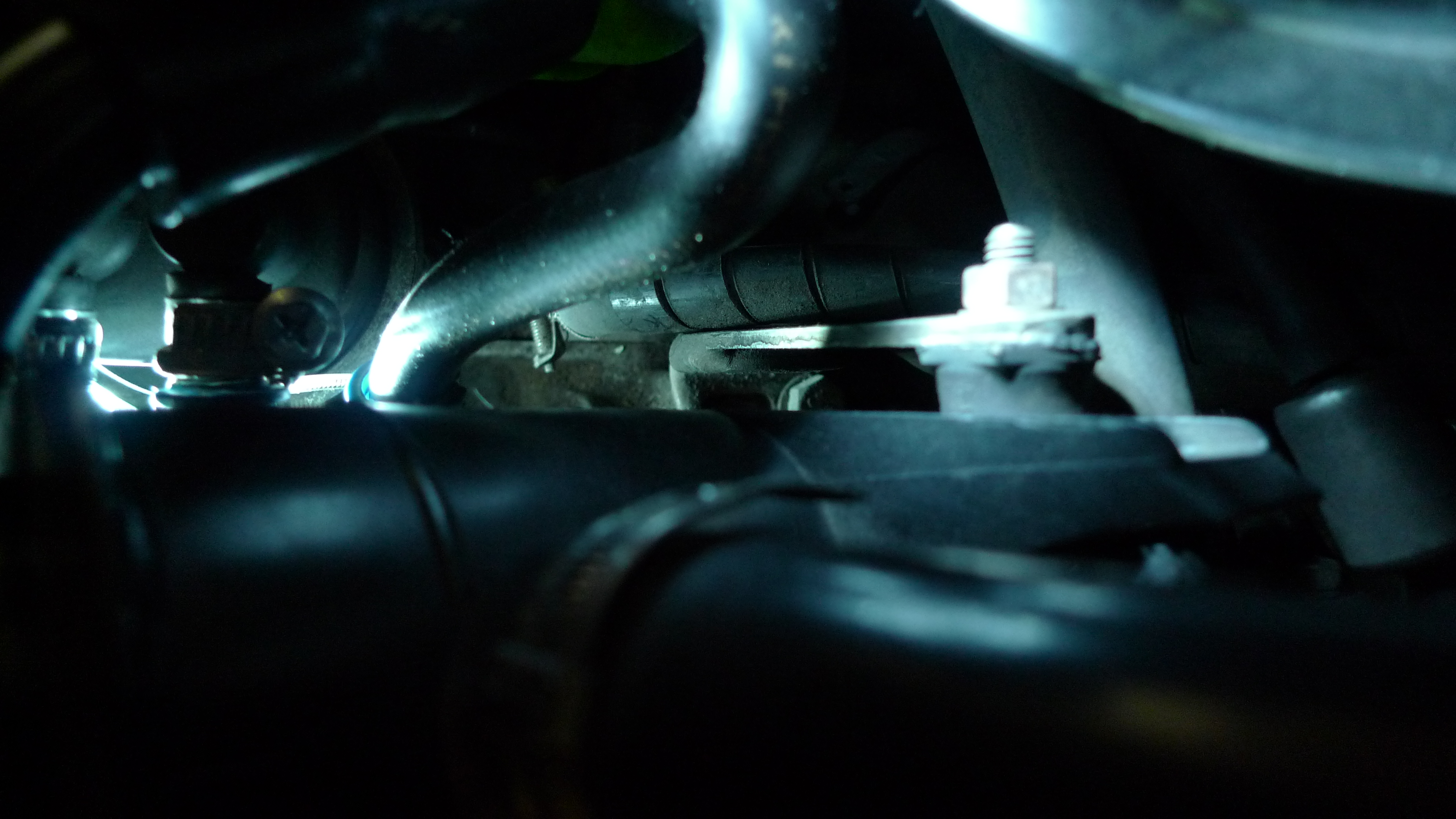

<<support moteur qui soutient la cuve de remplissage d'huile >>

gtwW
avatarSalutations citroëniste <<
BX Sport 1986
Saxo bic 1,1 L i (phase 2) 2000
Evasion 2 L i (phase 2) 2000
Merci pour la photo top

C'est donc ton démarreur qui a cette plaque, je pense que c'est la même plaque que l'on voit en photo dans le topic de ce lien, deuxième photo en partant du haut : topics/165166-presse-article-bx-sport

Par contre première que je vois ce support, quelqu'un a les référence de l'ensemble des pièces de ce support ou du moins si c'est trouvable sur d'autre(s) modèle(s) ? smile
<<C'est donc ton démarreur qui a cette plaque>>
Rien avoir avec le démarreur, la plaque passe juste devant son nez pour aller sur le moteur bigeyes
Moi sur ton lien, je ne vois pas cette fameuse plaque sur le moteur !!!
avatarSalutations citroëniste <<
BX Sport 1986
Saxo bic 1,1 L i (phase 2) 2000
Evasion 2 L i (phase 2) 2000
Si quelqu'un connaît la référence de cette plaque qui est juste à côté du démarreur ou si elle trouvable sur d'autre(s) modèle(s) smile

MisterBXsp tu pourras à l'occase refaire la deuxième photo avec plus de lumière, stp ? smile
Je regarderais sur la mienne pour voir si il y a cette plaque
