Bon et bien cette fois c'est réglé, j'ai testé la GBS (uniquement sur Falcon) avec les éléments mis à dispo par un forumeur d'atari-forum et cela fonctionne sans problème.
RGB et VGA et ce pour l'ensemble des résolutions. Je me suis fait un plaisir à lancer quelques petites DEMO en RGB. smile
Ne reste plus qu'à régler les problèmes de faux contacts de ma CT60 et c'est reparti.

Pour rappel je remets les éléments dont je me suis servi ci-dessous:

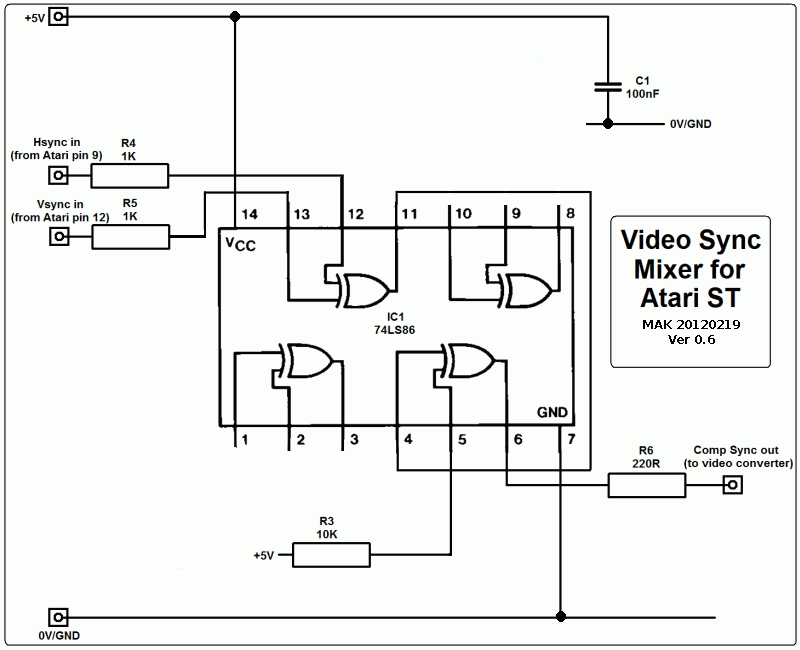

tromb Fichier joint : 1AZr (74LS86 sync circuit V0,6.gif)
tromb Fichier joint : Schéma v0,6.txt
J'ai alimenté la GBS avec une alim 5V 3A, et le convert pour la synchro est alimenté via le connecteur P9 de la GBS

61

C'est similaire au schéma que j'étais en train de faire, à savoir un câble vidéo Péritel pour ST / Falcon qui tente de corriger les problèmes d'affichage avec les télés LCD et VGA boxes (je ne l'avais pas encore posté parce que je dois encore vérifier quelques trucs, et le construire pour vérifier que ça marche) :

Les différences :
- utilisation d'un 74HCT86 au lieu du 74LS86, plus récent et consommant moins
- brochage facilitant le câblage
- résistance de sortie calculée pour un niveau de synchronisation standard (300 mVpp)
- correction du problème avec le signal de commutation rapide (probablement pas nécessaire pour les VGA boxes, mais important pour certaines télés)
- moins de résistances

Mis à part ça le principe est le même.

v5OR
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

62

Si je comprends bien, le but c'est de stabiliser l'image du ST sur une télé LCD ?
J'utilise le câble péritel que m'a construit 0², et mis à part un clignotement de l'écran de temps en temps pas très gênant, je n'ai pas de problème particulier confus

63

Ça dépend des télés et des ST. Sur les ST qui ont un modulateur, le signal de synchro est différent et pose moins de problèmes.
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

64

Dans mon cas, c'était vraiment l'utilisation avec la GBS qui primait.
Ca fonctionne et plutôt bien.
(Zerosquare) Toutefois ton retour serait des plus intéressants, car ce serait sympa de pouvoir comparer le rendu des deux solutions.

65

Bravo! les signaux sont branchés sur quelle connecteur du GBS-8220 ?

66

LabibleATARI (./65) :
Bravo! les signaux sont branchés sur quelle connecteur du GBS-8220 ?

Sur le P11 (plus rapide pour les essais), mais je ferai un câble pour se raccorder sur le P10. Ce sera mieux pour la CEM.

67

Je viens de tester le schéma du post ./61 (j'ai fait quelques petites modifs depuis la dernière fois, rechargez l'image), ça fonctionne parfaitement. Les couleurs sont bien équilibrées et il n'y a pas de sautes d'images smile
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

68

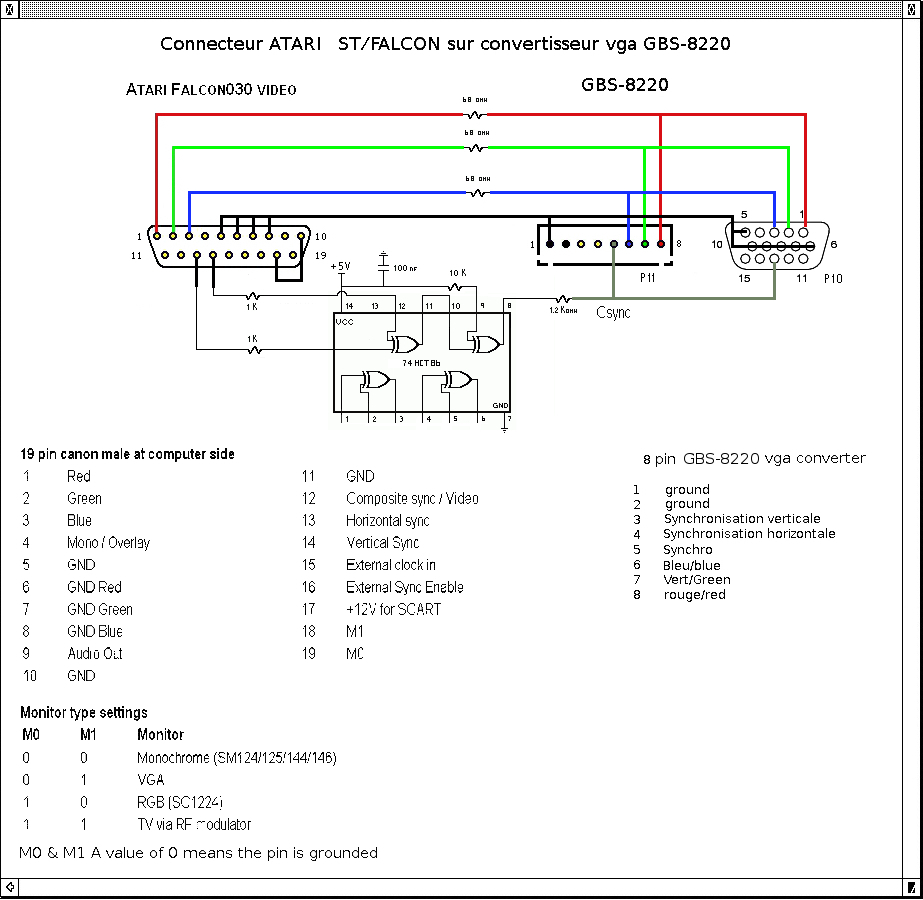

Bravo et Merci Zerosquare. Pour parfaire le shéma avec le GBS-8220 j'ai fait un petit dessin. Cela te semble correct ?
tromb Fichier joint : nmIk (CableConvertisseurgbs8220VGA6.jpg)

69

70

Dans ce cas, il manque © MAK 20120219... A ce petit jeu on n'en fini pas. Mais je cite toujours mes sources wink

71

LabibleATARI (./68) :
Bravo et Merci Zerosquare. Pour parfaire le shéma avec le GBS-8220 j'ai fait un petit dessin. Cela te semble correct ?


Pour ma part j'ai laissé le commut M0/M1, cela permet de garder la possibilité de changer de mode sans changer d'interface.
Pour les résistances de 68Ohms, cela fonctionne correctement sans, mais les niveaux sont effectivement plus standards avec.

72

Je ne pige pas... d'après le schéma le GBS-8220 a des entrées synchro horizontale et verticale. Pourquoi utiliser une synchro composite ?
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

73

petite question : pour un amiga et un cpc , il y a des modif à faire par rapport à ce schéma ?

74

Zerosquare (./72) :
Je ne pige pas... d'après le schéma le GBS-8220 a des entrées synchro horizontale et verticale. Pourquoi utiliser une synchro composite ?

Peut être pour simplifier le branchement... En tout cas j'attends les composants pour le montage et je vais le modifier dans ce sens et je vous dis.

75

marche pas sur ces machines le vsync et le hsync. composite sync only
avatar
Atari c est cool Pc c est merde

76

LabibleATARI (./74) :
Zerosquare (./72) :
Je ne pige pas... d'après le schéma le GBS-8220 a des entrées synchro horizontale et verticale. Pourquoi utiliser une synchro composite ?
Peut être pour simplifier le branchement...
??? C'est plus compliqué au contraire, puisque tu dois rajouter des composants...

avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

77

Je savais pas où poster mais ça rejoint ce topic en fait ...
Alors voilà, j'ai "investi" dans un ensemble SyncStrike (Scart->15KHz RGB) + Scaler (15KHz RGB->VGA et upscaling) + SLG3000 (ajoute des Scanlines à la sortie VGA) et ai enfin eu le temps de faire qq essais avec pas mal de consoles (pas testé les ST et Falcon désolé mais ça viendra un jour !). Voici les résultats. J'ai utilisé un vidéoprojecteur Epson assez basique pour la sortie, je ne sais pas si ça influe par rapport à un écran LCD ?

- SegaSaturn japonaise avec câble RGB peritel = OK
- Nec CDRom2 avec câble peritel RGB (Sodipeng) = OK
- Neo Geo AES avec câble RGB = OK
- Super Nintendo pucée avec câble peritel RGB = OK
- Jaguar avec câble peritel RGB = OK (j'ai deux jaguar et cela ne fonctionne qu'avec l'une des deux bizarrement. Sans doute un problème de version américaine et version fr ?)
- N64 jap avec câble RGB peritel = OK
- N64 fr avec le même câble RGB peritel = NON ! Par contre cela fonctionne avec un câble composite RCA et en le branchant sur un convertisseur composite/RGB.

Pour le "reste", il y a toujours des problèmes que je n'ai pas pu résoudre pour le moment :

- Dreamcast, PlayStation 2 et GameCube, toutes 3 avec câbles RGB peritel : on voit l'image mais elle saute, vibre.
- Neo Geo MVS : l'image saute mais s'affiche. Peut-être un problème de synchro ? (mais je pensais que le synch strike se chargeait de le faire …)
- Sega Mark-III avec câble peritel = NON
- Megadrive 2 cable peritel RGB = image saute
- Multimega (MD et MegaCD) + cable peritel RGB = image saute
- Neo Geo CD avec cable peritel RGB = image se fige et n'évolue pas sauf si je branche et débranche, comme si le jeu fonctionnait bien en tâche de fond - ça doit être lacs d'ailleurs ! - et que le rafraîchissement de l'écran n'avait pas lieu. Bizarre …
- Master system avec cable peritel pourtant marqué "adaptateur RVB" = NON

Voilà pour mes premiers essais. Est-ce que au vu de ce compte-rendu, vous avez des idées des causes des dysfonctionnements ? Notamment lorsque l'image apparaît bel et bien mais ne reste pas stable ?
Aussi je ne comprends pas pourquoi la Master System ne fonctionne pas car si j'en crois ce qui est marqué le câble peritel comporte un petit boitier mentionnant "adaptateur RVB" dessus.
Pourquoi aussi les consoles récentes (DC, PS2, …) ont l'image qui saute ? En composite elles passent nickel dans le video projecteur mais le but était d'améliorer le rendu graphique !
Autre incompréhension, le fait qu'un câble RGB N64 ne fonctionne pas avec la version fr. Est-ce à dire qu'il peut y avoir différents câblages de peritel et/ou que les consoles ne fournissent pas le même signal ?

Dernière question : j'imagine que ce n'est pas la peine de tester les Colecovision et autres Atari 7800 qui, bien qu'équipées de peritel, ne doivent pas fournir du RGB. Dans ce cas seule une modification "hard" en RGB est envisageable (chez Otaku Store par exemple ? Qui a essayé ?).

Merci pour votre aide par avance. En tous cas le rendu est super propre, le SLG 3000 améliore vraiment le rendu, on se croirait sur un écran (grand !) CRT. La classe ! Pour des consoles à la résolution assez faible, comme la Nec, la différence saute vraiment aux yeux. C'est un peu moins le cas pour une Saturn par exemple.
avatar
Revival Gamers : toute l'actu du jeu vidéo homebrew - demoscene - reportage - programmation - ...
http://cotegamers.com

78

RayXamber (./77) :
(j'ai deux jaguar et cela ne fonctionne qu'avec l'une des deux bizarrement. Sans doute un problème de version américaine et version fr ?)
Non, le RGB est identique sur les deux. Par contre la version américaine est en 60 Hz et l'européenne en 50 Hz.
RayXamber (./77) :
- N64 fr avec le même câble RGB peritel = NON ! Par contre cela fonctionne avec un câble composite RCA et en le branchant sur un convertisseur composite/RGB.
Les N64 américaines et japonaise ne supportent pas le RGB "de base", c'est un mod à rajouter. Quant aux N64 européennes, elles ne le supportent pas du tout, donc c'est normal que ça ne marche pas avec ton câble.

Pour les consoles qui ne passent pas, pas d'idée. Je me serais attendu à ce que le Sync Strike suffise. Mais comme je n'ai ni Sync Strike ni convertisseur, je ne peux rien tester.
RayXamber (./77) :
Dernière question : j'imagine que ce n'est pas la peine de tester les Colecovision et autres Atari 7800 qui, bien qu'équipées de peritel, ne doivent pas fournir du RGB. Dans ce cas seule une modification "hard" en RGB est envisageable (chez Otaku Store par exemple ? Qui a essayé ?).
La version française de la 7800 fournit du RGB. Pour la ColecoVision, je ne sais pas, il faudrait se renseigner (mais vu l'ancienneté de la console, il y a des chances que seul le composite soit possible, peut-être aussi le S-video...)
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

79

Merci Zerosquare pour tes précisions. C'est bizarre pour la Jaguar alors, peut-être un problème particulier sur une des deux.

Sinon, j'ai poursuivi mes essais et toutes mes vieilles consoles peritel : Intellivision, Colecovision, G7400+ Videopac fonctionnent impec (hormis un très léger saut de temps à autre) : la France était finalement, sans le savoir, bien lotie par rapport au reste du monde à cette époque ! Aussi la GX-4000 fonctionne bien : génial les gros pixels et les jeux sans overscan wink
Je sèche donc totalement sur les 8 bits Master System et NES ainsi que les consoles Megadrive. Du coup j'ai peur que la peritel utilisée ne soit que pour la connectique et diffuse seulement du composite. Mais, dans ce cas, avec un convertisseur composite/RGB ça devrait le faire et ce n'est pas le cas ... Bref, une idée ?

Rien à voir mais, un moniteur atari SC 1425 avec peritel ne gère que le RGB et pas le composite, c'est bien ça ?

En tous cas, avec les consoles qui fournissent du "bon" RGB c'est un vrai bonheur, je ne peux que conseiller l'achat de ces éléments auprès de Arcade Forge. J'espère que mes essais en cours pourront être utiles à certains.
avatar
Revival Gamers : toute l'actu du jeu vidéo homebrew - demoscene - reportage - programmation - ...
http://cotegamers.com

80

RayXamber (./79) :
Du coup j'ai peur que la peritel utilisée ne soit que pour la connectique et diffuse seulement du composite.
Normalement ces deux consoles sortent bien en RGB (enfin pour la NES c'est plus exactement du composite converti en RGB dans la console, mais ça ne change rien à l'affaire).
RayXamber (./79) :
Rien à voir mais, un moniteur atari SC 1425 avec peritel ne gère que le RGB et pas le composite, c'est bien ça ?
Oui.

avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

81

Truc étrange : le MVS consolisé fonctionne impec sur le moniteur Atari alors qu'avec le Synch Strike l'image saute ...
Je ré-essaierai pour les NES et Master system, peut-être ai-je mal enfoncé les peritel sait-on jamais ... mais je confirme qu'elles fonctionnent sur le moniteur Atari ce qui confirme que c'est bien du RGB qui en sort.
avatar
Revival Gamers : toute l'actu du jeu vidéo homebrew - demoscene - reportage - programmation - ...
http://cotegamers.com

82

Hello!

Premiers test enfin !!!
Le montage est trivial car c'est pour un premier test. Mais c'est plutôt concluant. J'ai seulement du tramage certainement dû au montage aérien sans blindage.
Je pense faire le montage définitif avec du cms.
Le test est fait avec un Falcon avec CT2. par contre dès que j'active l’accélération avec la CT2 l'image saute. Je ne vois pas pourquoi. Pour la suite du montage, je vais mettre la carte en boitier avec prises d'entrées pour ST et Falcon.
Je vous tiens au courant.


83

Hello!
Je confirme, ça marche pas mal. avec quelques réglage de la gbs8220 et de l’écran, c'est satisfaisant.
Pour info, j'ai réglé le gbs en 1024*768. J'ai lancé pinball obsession et c'est vraiment sympa.
Je trouve quand même qu'il y a une rémanence certainement dû à la conversion et à mon écran lcd. Je trouve ça un peu surprenant pour une carte destinée à des bornes d'arcades. Je la mets sur le compte de l’écran un peu lent.
Reste à mettre tout ça en boitier avec les prises d'entrés pour le falcon et les ST.

84

Coucou, j'ai fini mon montage pour la conversion ST2VGA!
Un petit article non finalisé se trouve sur mon site. J'ajouterai des photos d'écran dès que je peux.
ça marche nickel pour ST et FALCON !!!

85

86

Salut à tous, j'ai aussi une de ces cartes et j'ai eu le problème de synchro. Je vois que certains l'ont résolu grâce au petit montage. J'ai une question: quelqu'un a-t-il un 74LS86 à me donner? J'habite à la Réunion et Conrad me demande 35€ de frais de port pour un compo à 0.40€!!!

Si une âme charitable voudrait bien me l'envoyer par simple enveloppe (un seul timbre suffit!), ca m'aiderait grandement!
Les résistances je les ai (merci mon vieux stock), donc me reste que ce satanné 74LS86!

Merci à vous...
STK rulez!

87

Je veux bien t'aider si tu veux. Mail moi depuis mon site et on s'arrange smile

88

ok merci!!!
STK rulez!

89

Petit up !
Ca intéresse quelqu'un si on peut brancher un st sur n'importe quel téléviseur moderne et pourquoi pas via le hdmi ?

90

oeuf course smile
meme si là j'ai une Sony KDLmachintrucABAEP qui supporte bien le ST via la peritel, ça serait sympa.
y'avait pas un gars sur atari-forum qui bossait sur ça?
